各階段常見的典型失效機理



前段制程（FEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物

2）熱載流子注入（HCI）

3）負偏壓溫度不穩定性（NBTI）

4）表面反轉（移動離子）

5）浮柵非易失性存儲器數據保持

6）局部電荷捕獲非易失性存儲器數據保持

7）相變（PCM）非易失性存儲器數據保持

后段制程（BEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- low k材質電介質/移動銅離子

2）鋁電遷移（Al EM）

3）銅電遷移（Cu EM）

4）鋁和銅腐蝕

5）鋁應力遷移（Al SM）

6）銅應力遷移（Cu SM）

封裝/界面常見的失效機理

1）因溫度循環和熱沖擊導致的疲勞失效

2）因溫度循環和熱沖擊導致的界面失效

3）因高溫導致的金屬間化合物和氧化失效

4）錫須

5）離子遷移動力學（PCB）--組件清潔度



本文對因高溫導致的金屬間化合物和氧化失效模型進行研究



在超大規模集成電路（ULSI）器件中，由于回流焊、烘烤、溫度循環或溫度沖擊的高溫，不同金屬接觸處會形成金屬間化合物（IMC）。過多的IMC生產會導致引線鍵合或Bump凸點具有較高的電阻和不良的機械性能（強度低和脆性斷裂）。金屬間化合物的生長動力學和氧化膜厚度可以通過阿倫尼烏斯方程和活化能進行較好地建模。





通常情況下，IMC（金屬間化合物）不是越厚越好。IMC的厚度需要控制在一定范圍內。如果過薄，可能導致結合強度不足；但如果過厚，會使焊點變得脆化，降低其機械性能和電性能，增加接觸電阻，從而影響產品的可靠性和使用壽命。同時，金屬間化合物的生長還會損害可焊性和接觸電阻。接觸電阻也會因引線鍍層的氧化而變大，氧化也可以通過阿倫尼烏斯方程和活化能進行很好地建模。



注：雖然IMC生長和金屬氧化失效機制都是與溫度相關的，但重要的是要認識到每種機制都具有獨特的（表觀）活化能。

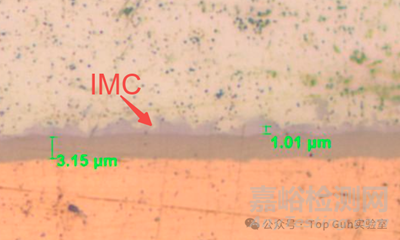

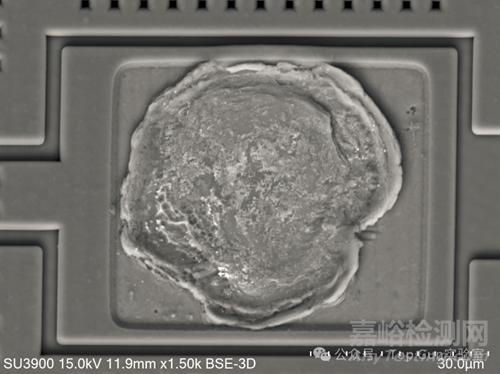

與IMC生長速度過快相關的案例：《芯片鍵合質量檢查》，典型失效形貌如下圖所示。



與IMC可靠性相關的科普資料：《與IMC相關鍵合可靠性學習資料》

建模的溫變參數條件通常是所關注的范圍（即加速應力與正常使用條件），但在某些條件下，需要其他條件來進行可靠性估計（AF或FITs）。例如，如果烘烤溫度超過臨界溫度，會導致其他的失效機制，并造成活化能發生變化。

注：如果空封封裝（陶瓷或金屬氣密性封裝），金-鋁鍵合與氧氣隔離，或者存在氫氣（如在密封封裝中），那么氣態環境會影響動力學。對于塑料封裝來說，因?yàn)闅怏w擴散率（濕氣、氧氣等）足夠大，以至于芯片表面在室溫下幾個月內就會與環境達到平衡，如果溫度較高則會更快。



阿倫尼烏斯模型：

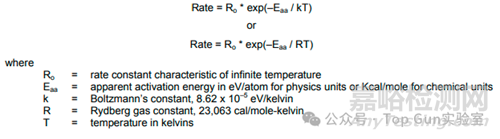

與溫度相關的熱激活過程可以用阿倫尼烏斯方程進行很好地建模：

熱激活的基本原理是基于麥克斯韋-玻爾茲曼能量分布跨越勢能壘的概率。阿倫尼烏斯在化學反應速率研究工作中發現這種物理解釋?zhuān)手恍栌美锏虏畾怏w常數代替玻爾茲曼常數并使用不同的單位即可。我們?cè)谶@里選擇使用基于“物理”的單位；有時您會發現化學單位中激活能有兩個不同的版本。其等效關系為：23.1kcal/mole K=96.4kcal/mole K=1eV/atom。

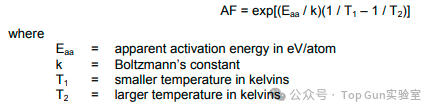

使用上面的公式，溫度T1相對于溫度T2的加速因子 AF 如下：

阿倫尼烏斯模型壽命預估示例：

目標：

計算“惡劣工業”環境的加速因子（AF），僅考慮4600小時的高溫105°C部分，不考慮另外20年的85°C部分。將“惡劣工業”環境與在175°C下烘烤1000小時的“認證”環境進行對比。



假設條件：

1）認證測試條件為：T2——175°C,1000h



2）惡劣工業環境條件為：T1——105°C，4600h



3）Eaa=1.1eV



AF計算公式：

AF=exp[(Eaa/k)(1/T1–1/T2)]



假設條件代入計算：



AF=exp[(1.1eV/8.62x10–5eV/K)(1/(273+105)K–1/ (273+175)K)]=195

上述AF僅為溫度加速，疊加時間加速，認證和惡劣工業環境的加速因子AF如下：

AF（疊加）=（1000÷4600）*195=42

結論：因此，對“認證”環境與“惡劣工業”環境的比較評估將顯示，失效時間（TTF）值是“惡劣工業”環境值的42倍，其中195倍是由于溫度差異，而0.217倍是由于時間差異。



論文參考：

《高溫存儲下銅線鍵合焊點分析》，作者為鐘小剛和李莉。論文中提到，采用銅引線鍵合工藝生產的電子元器件在服役中會產生熱量，引起引線與金屬化焊盤界面出現金屬間化合物，其生長和分布將影響鍵合的可靠性，嚴重時會出現“脫鍵”，導致元器件失效。研究人員選取銅線鍵合產品為試驗樣品，分析了在高溫存儲試驗環境下焊點鍵合界面的生長及微觀結構變化情況。
