本文從一則BGA掉焊盤（坑裂）的案例出發，找到了焊盤坑裂的原因---PCB表面銅箔與樹脂結合力較差，同時基材熱性能差，在強熱下分層失效。提出了PCB來料檢驗與工藝控制的重要性。

客戶反映在產品完成焊接后功能測試發現失效，初步判斷是BGA出現故障，用熱風槍將芯片拆下（310±20°C）后，發現BGA有掉焊盤現象。客戶要求進行失效原因分析并明確是否是物料的問題。

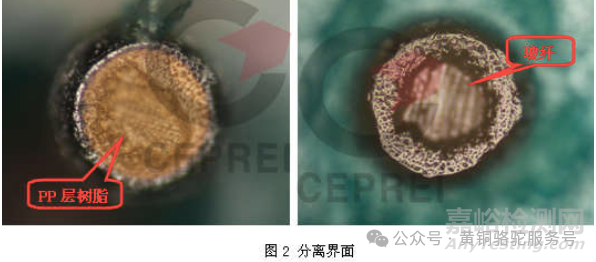

截面分析發現BGA位置存在坑裂失效，失效位置的銅箔與樹脂的結合較差。此外，其他PCB的內部也存在分層，主要表現為焊盤與PCB基材分離以及樹脂與玻纖界面分層，個別位置孔銅亦發生斷裂。同時，焊點分析中發現存在明顯的焊接過熱現象。

PCB基材熱性能分析顯示：樣品基材的Tg值未達到工藝要求，而固化因子非常高，說明材料固化不完全。BGA附近位置板材分層時間也不滿足標準要求。

失效樣品中，PCB表面銅箔與樹脂的結合較差，并且基材存在Tg過低，固化不足，耐熱性能較差等缺陷，加之其在焊接過程中又受到較高的熱量，使得焊盤與基材都很容易發生開裂和分層失效，最終導致返修時焊盤極易脫落。

通過本次分析，為客戶找到了坑裂失效的根本原因和失效機理，確定了PCB來料存在一定的缺陷，表現為PCB基材應力積聚，固化不完全，耐熱性能較差，同時也發現焊接工藝上存在過熱現象，從規避質量風險和降低成本的角度上，建議客戶加強關鍵物料PCB的來料檢驗與工藝控制。
