各階段常見的典型失效機理



前段制程（FEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物

2）熱載流子注入（HCI）

3）負偏壓溫度不穩定性（NBTI）

4）表面反轉（移動離子）

5）浮柵非易失性存儲器數據保持

6）局部電荷捕獲非易失性存儲器數據保持

7）相變（PCM）非易失性存儲器數據保持

后段制程（BEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- low k材質電介質/移動銅離子

2）鋁電遷移（Al EM）

3）銅電遷移（Cu EM）

4）鋁和銅腐蝕

5）鋁應力遷移（Al SM）

6）銅應力遷移（Cu SM）

封裝/界面常見的失效機理

1）因溫度循環和熱沖擊導致的疲勞失效

2）因溫度循環和熱沖擊導致的界面失效

3）因高溫導致的金屬間化合物和氧化失效

4）錫須

5）離子遷移動力學（PCB）--組件清潔度



本文對錫須生長模型進行研究

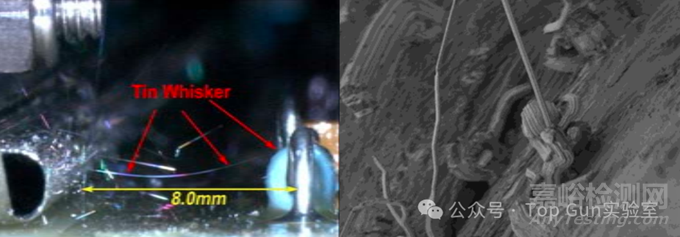

錫須可能導致災難性的故障，尤其是在高精度的電子設備中，如航空航天設備、批量載人設備車輛、戰斗機、導彈等。據報道，錫須在地球和太空產品的應用中都曾經導致了系統故障，迄今為止，有報道稱至少有3次錫須誘導的短路導致在軌商業衛星完全失效。

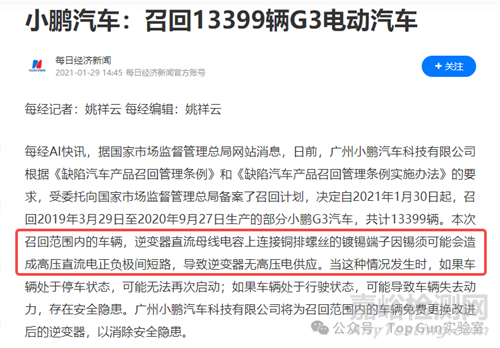

2021年，因鍍錫端子錫須可能會造成高壓直流電正負極間短路，小鵬召回13399輛G3電動汽車。



在鍍層和焊接表面上形成的錫須是一個巨大的可靠性風險，在幾乎所有的操作環境中，從低濕度和低溫（太空應用）到60°C/93%RH的條件，導電金屬單晶都會隨著時間從基底生長。導電晶體可以生長到足以接觸相鄰引腳的長度，或者斷裂并轉移到電路板和元件位置，導致現場設備故障。

關于當前錫須理論的全面討論可以在JP-002中找到，多年來，錫須生長的機制一直在研究。但對于這些機制，尚未建立一個被普遍接受的解釋。一些理論認為，錫須的生長是對鍍錫層內應力釋放機制（特別是“壓縮”應力）的響應;其他理論則認為，錫須生長可能歸因于錫晶粒結構的再結晶和異常晶粒生長過程。從冶金學的角度看，錫內應力是一個主要的因素。



在ULSI器件中，多種因素可導致鍍錫層內產生殘余應力從而引發錫須生長。這些因素包括：

1）電鍍化學和工藝等因素，其中光亮鍍錫工藝因其引入的殘余應力較大，致使鍍錫層更易形成錫須。

2）基底材料與鍍錫層的相互擴散形成金屬間化合物（如Cu6Sn5），改變晶格間距，進而產生應力，通過錫須形成來釋放應力。

3）外部施加的壓縮應力，如螺母或螺釘上的扭矩。

4）鍍覆后的彎曲或拉伸操作，如電子元件引腳成型過程。

5）處理、探測等操作導致鍍覆層和基底材料出現劃痕或缺口。

6）鍍覆材料與基底之間熱膨脹系數不匹配。

7）腐蝕或氧化——目前在這一領域正在進行更多的研究工作。



由于所觀察到的錫須生長極大程度地取決于諸如引線的幾何形狀、引線成分、溫度、相對濕度、電鍍添加劑、內應力、電流密度、電鍍溫度、鍍后是否進行退火處理、是否存在鎳底層等因素，能夠預測錫須失效時間的通用模型迄今仍難以構建。

關于錫須形成的理論尚未達成普遍共識，僅知曉表面和次表面應力在這些單晶錫須結構的形成中發揮著重要作用，且鉛的合金化具備將錫須形成最小化的能力。圍繞該模型的爭議依然存在。因此，強烈建議用戶在針對其獨特技術做出自身決策之前，查閱相關文獻。



向錫中添加鉛這一舉措，已被證實能夠降低錫須所帶來的風險。其原因在于鉛能夠改變機械性能，具體表現為：鉛能夠提供更高的本征蠕變速率，降低屈服應力，同時減輕雜質對機械性能的影響。此外，鉛在界面處發生偏析，這一現象不僅增加了晶界的遷移率，還提升了晶界和表面源在蠕變過程中對空位的吸收效率，改善了表面氧化物的連續性，并使金屬間化合物的形態發生變化。但在RoHS（《關于限制在電子電氣設備中使用某些有害成分的指令》）的要求中，明確新增了必須使用無鉛焊料的嚴格要求。這一新增要求的提出，旨在進一步減少電子電氣設備中含鉛物質對環境和人體健康可能造成的潛在危害。



無鉛焊料較有鉛焊料更易生長錫須，其主要緣由包括：其一，無鉛焊料的晶體結構及微觀組織有別于有鉛焊料，致使內部應力分布不均，進而增大錫須生長的概率；其二，無鉛焊料的硬度普遍偏高，當遭遇外部應力時，難以通過塑性變形有效釋放應力，由此促使錫須的形成；其三，無鉛焊料的熔點相對更高，在制造及使用進程中所歷經的熱循環可能引發更大的熱應力，從而對錫須的生長起到推動作用。



注：其他相關信息，可參考NASA關于錫須網站《http://nepp.nasa.gov/whisker/index.html》



錫須成核時間模型（Time to Whisker Nucleation Model）：

    盡管錫須失效時間的模型尚未得以確立，但是一個前體模型，即錫須成核時間（TTWN），或者說錫須的孕育時間（以小時計），已經被提出。不過，在使用此模型時應當謹慎，以確保其適用性：





注：上述模型是從在銅合金（C194）引線框架頂部進行啞光鍍錫，并在鍍后24小時內進行150°C一小時鍍后退火的樣品上進行的各種實驗中收集數據分析整理得出的?？赡懿贿m用于其他材料、工藝流程、鍍液化學處理的樣品。此外，此模型并未專門針對熱循環導致的錫須生長機制進行研究。

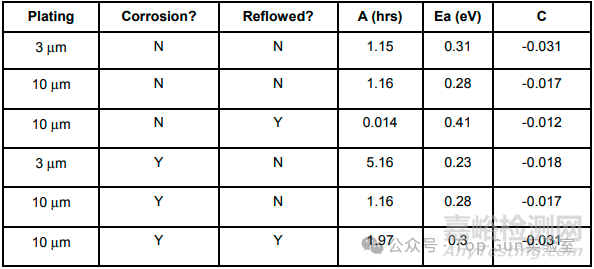

各種條件下錫須成核時間模型的值



因此，工業級芯片通常要求芯片封裝后進行回流焊，回流焊的目的主要有如下兩個：

1）通過回流焊釋放應力，退火可以改變錫的晶體結構和內部應力分布，適當?shù)耐嘶鹛幚砜梢詼p少錫層內部的應力，降低錫須生長的傾向；

2）回流焊可以激發有缺陷的樣品，助于檢測和排除早期不良品。



錫須成核時間預估示例：

目標：

計算加速條件下和正常使用條件下的加速因子（AF）。



假設條件：

1）正常使用條件為：30°C/40%RH

2）加速條件為：60°C/87%RH

3）表觀活化能Eaa：0.41eV

4）A=0.014hrs

5）C=-0.012

AF計算公式：

TTWNaccel=A*exp(Eaa/（kTaccel)）*exp（C*RHaccel）=0.014*exp（0.41/（8.62*10-5*333））*exp（-0.012*87）=7908.55hrs

TTWNuse=A*exp(Eaa/（kTuse)）*exp（C*RHuse）=0.014*exp（0.41/（8.62*10-5*303））*exp（-0.012*40）=57204.77hrs

AF=TTWNuse/TTWNaccel=57204.77/7908.55=7.23



結論：由于溫度和濕度的差異，從加速環境轉移到正常使用環境，錫須成核時間（TTWN）值將增加到加速應力值的 7.23 倍。
