1.現象描述

某電烤箱采用屏蔽結構設計，內部電路單元集成度高，電路部分主要由DC/DC電源模塊、電機驅動模塊、電機控制模塊，加熱模塊等構成。系統電源及整個電機系統由外部28VDC供電，加熱系統則由三相115VAC供電。

原始狀態測試曲線如圖1所示。在2MHz~30MHz頻段有包絡狀輻射，并且在330KHz左右伴隨有多個單頻點超標。

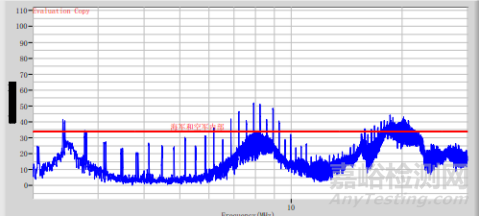

圖1 RE102 2MHz~30MHz初始狀態

2.原因分析

（1）烤箱的電磁兼容特征

烤箱箱體為鈑金結構表面噴漆，金屬搭接面均不導電，會產生較大的電磁泄漏；

箱體后側的金屬罩由于是鈑金電焊的方法制作，故有較長的縫隙，會產生較大的電磁泄漏；

裝印制板的金屬盒上的航插襯墊均為絕緣襯墊會造成較大的電磁泄漏；

電源濾波器裝配在包含有印制板的金屬殼體內部，濾波器的輸入輸出線均未進行屏蔽處理，且輸入輸出線較長，容易通過場-線耦合、線-線耦合等方式降低濾波器的使用功效。

（2）RE102超標的主要原因

主要有電源線纜的傳導引起的空間輻射，主要的干擾源是DC/DC開關電源；

內部單元之間的互連線的天線效應，也會產生很強的輻射。而且互連線的輻射遠大于線路板自身的輻射。因此各單元之間的互連線是主要的輻射路徑；

機箱金屬搭接面均不導電，對于內部電磁干擾屏蔽作用有限，因此，機箱上的搭接縫也是干擾的泄漏路徑。

3.整改措施

主要解決的問題為箱體的屏蔽；電源、視頻線纜的濾波以及視頻線的屏蔽；主要的措施如下：

在烤箱背面的金屬罩內加裝直流（28VDC）電源濾波器；濾波器的輸出線纜用屏蔽編織套加固；

對烤箱箱體金屬搭接面進行去漆或者打磨處理并在搭接處使用金屬絲網襯墊，使其導電連接充分；

更換航插絕緣襯墊為導電襯墊；

箱體后側的金屬罩由于是鈑金電焊的方法制作，故將點焊處均去漆處理并粘貼銅箔。

整改后測試結果如圖2所示：

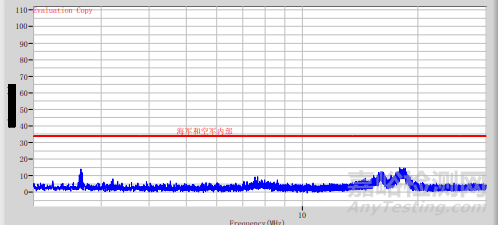

圖2  RE102 2MHz~30MHz整改后

4. 結果思考

（1）設備信號線航插表面一定要導電，屏蔽電纜的屏蔽層一定要實現360°接地搭接處理；

（2）設備線纜引出端口必須加濾波器，且最好實現輸入輸出隔離；

（3）設備輻射超標首先看機箱的屏蔽是否合格。
