通過軟件分析與調試單端時鐘信號噪聲，幾乎是零成本，量產的一致性也可以得到充分的保障。具體方法有：關閉非使用時鐘信號、修改信號上升沿時間、降低驅動信號幅度，軟件開展頻等。

1、問題現象描述

某產品輻射發射模擬測試，出現100MHz-200MHz頻段內尖峰干擾超標準限值，天線水平方向與垂直方向測試數據相似，說明干擾源能量很強，具體輻射發射測試數據如下：

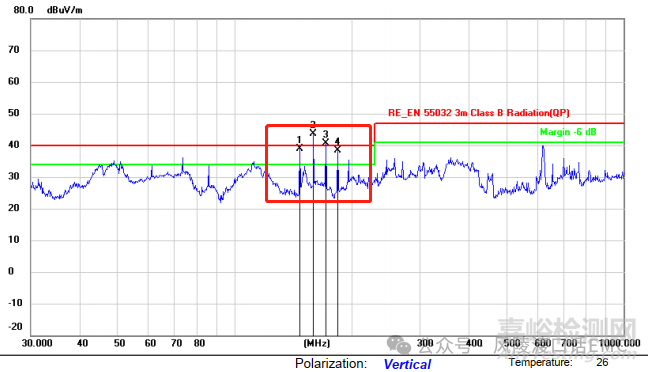

圖1：輻射發射測試數據（天線垂直方向）

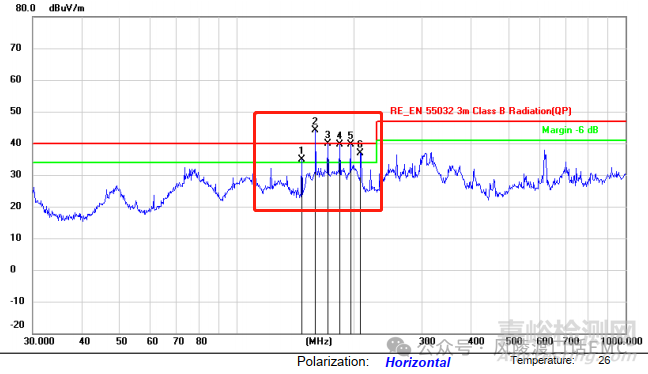

圖2：輻射發射測試數據（天線水平方向）

2、問題原因分析

通過排查外圍影響，發現移除顯示屏FFC線后噪聲頻點明顯降低，不會消失。而同樣使用此板卡適配其它規格屏則無尖峰狀干擾頻點。將板卡升級適配其它規格屏的軟件，干擾頻點依然存在，將屏ID改為其它規格屏ID，干擾頻點消失，說明與屏ID設置相關。

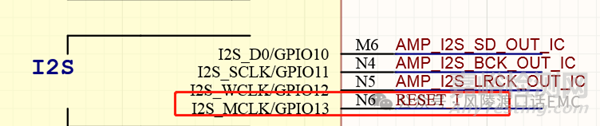

使用頻譜分析儀掃描定位噪聲頻點位置，發現屏控制芯片復位信號引腳噪聲能量很強。對照原理圖設計分析發現，此信號引腳是由主芯片I2S_MCLK信號，復用GPIO來做為控制芯片的復位信號，且處于未使用狀態。

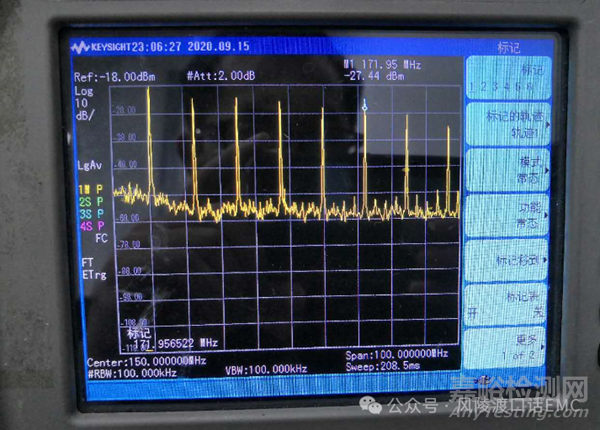

圖3：屏控制芯片復位信號頻率圖

切換輻射發射測試通過的屏ID，測試屏Level Shift芯片復位信號的頻譜，發現噪聲頻點完全消失，重新進行輻射發射測試確認，也滿足管控標準要求。

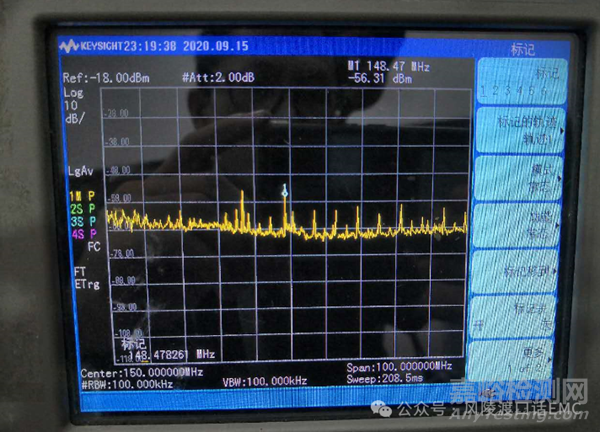

圖4：更該配屏軟件后復位信號頻譜圖

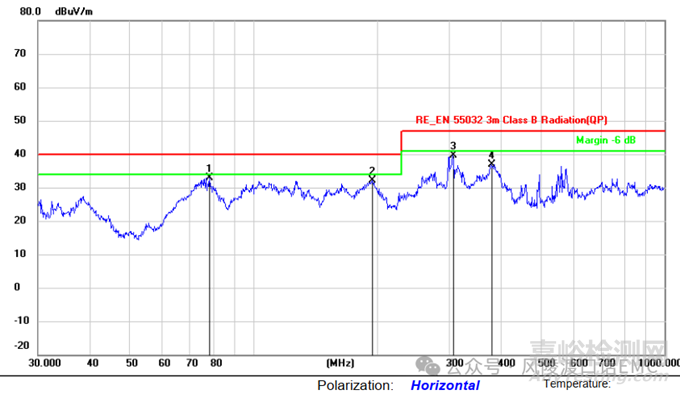

圖5：更該配屏軟件后輻射發射測試數據

根據原理圖設計，主芯片I2S_MCLK信號復用屏控制芯片復位信號時，由于軟件未設置為GPIO信號，而是仍然默認為I2S_MCLK信號，其信號回流路徑耦合到屏信號回流路徑，并通過屏FFC線向外輻射發射。

3、問題解決方案

修改軟件，將主芯片I2S_MCLK信號設置為GPIO信號，重新進行輻射發射測試，結果符合標準管控要求，修改軟件后的輻射發射測試數據如下：

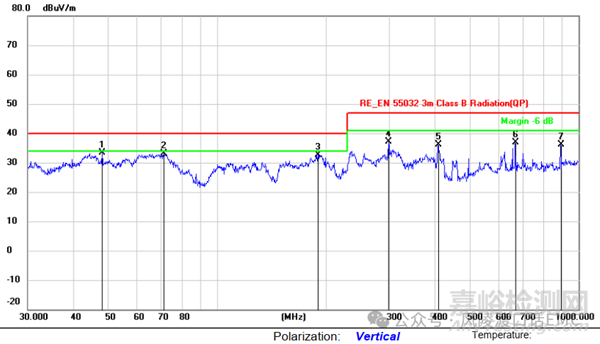

圖6：修改軟件后輻射發射測試數據
