摘要
寬檢測范圍和高靈敏度是保證柔性壓力傳感器在多種應用場景內保持高分辨率和高精度的關鍵參數。雖然目前已探索了多種微結構和復合材料介質層以提高傳感器的靈敏度，但檢測范圍普遍較窄，并且寬檢測范圍和高靈敏度二者相互制約的問題始終無法解決。為此，設計了一種由空氣層和多壁碳納米管(MWCNTs)修飾的聚(偏二氟乙烯-三氟乙烯)(P(VDF-TrFE))復合膜共同作為介質層的電容式柔性壓力傳感器。壓力載荷下，空氣層和復合介質層協同作用，使傳感器檢測范圍從0.1~3.6 MPa擴寬至0.1~10 MPa，是目前已報道柔性壓力傳感器的最寬檢測范圍。同時，傳感器在0.1~0.5 MPa和0.5~10 MPa范圍內均展現出1.673 MPa−1和0.302 MPa−1的較高靈敏度及優異的線性度。此外，考慮到實際應用，還開發了一套電容式壓力傳感器應力在線監測系統，準確性也達到了95.0% 以上?；趥鞲衅骷捌錂z測系統的開發與設計，成功展示了傳感器在柔性電子器件領域和微小壓力監測領域的潛在應用。
作為未來智能設備的重要組件，柔性壓力傳感器在電子可穿戴設備、曲面觸摸顯示器[1-5]等領域展現了廣泛的應用前景?，F(xiàn)有的柔性壓力傳感器按工作機制可分為壓阻式[6]、電容式[7]、摩擦電式[8]和壓電式[9]。其中，電容式壓力傳感器具有結構簡單、制作方便、能耗低、可靜態/動態檢測、穩定性高[10-12]等優勢，被視為最受關注的柔性壓力傳感器之一。
為適應多種應用場景，柔性壓力傳感器需要具備高靈敏度和寬檢測范圍的特性。然而，大量研究工作表明高靈敏度和寬檢測范圍之間存在相互制約關系，二者很難同時兼得。例如，為提高電容式壓力傳感器的柔性變形能力[13-15]，常采用具有較低模量的聚二甲基硅氧烷(PDMS)作為柔性壓力傳感器的固體介質層，而它僅可在0~1 kPa的小應力范圍內實現0.132 kPa−1的高靈敏度[16]。因此，為提高傳感器靈敏度并擴寬檢測范圍，許多研究致力于開發具有高變形能力的微結構介質層，包括微圓頂、微柱、微金字塔、多孔結構等[17-20]。但是，這些微結構介質層的設計僅有利于提高傳感器在0~500 kPa范圍內的靈敏度，較高應力范圍內的靈敏度和壓力分辨率會大幅下降，傳感器檢測范圍依然較小(通常為0~500 kPa)[21-23]。此外，微結構制造工藝復雜、成本高等問題也阻礙了其大規模生產和在小型化、輕薄化電子產品中的應用。為了解決傳感器高應力范圍內靈敏度衰減等問題，一些研究提出了簡單、有效和可規?；圃斓膹?fù)合介質層工藝。Fan等[24] 利用磁場合成了一種磁性結構的鎳硅橡膠復合材料(S-NSRC)，并用S-NSRC作為介質層制備了電容式柔性壓力傳感器。該傳感器在0~200 kPa測試范圍內靈敏度高達460 kPa−1。Sun等[25]報道了采用導電石墨/聚二甲基硅氧烷(G/PDMS)制備的泡沫膜，傳感范圍達到了800 kPa，并且在0~100 kPa范圍內獲得了245 kPa−1的極高靈敏度?？梢钥吹?，采用復合介質層制備的柔性壓力傳感器檢測范圍依然有限，普遍均低于1 MPa[26-27]。但在實際應用中，柔性壓力傳感器需要具備更寬的范圍檢測，如身體運功應力范圍為1~500 kPa，觸摸屏幕操作壓力范圍為500 kPa~2 MPa，倉庫機器人和制造機器人壓力需大于2 MPa以避免損壞物體等[28-29]。因此，開發同時具有超寬應力檢測范圍、高靈敏度的柔性電容式壓力傳感器依然具有較大的挑戰性。
本文基于可規模化制造的絲網印刷工藝，設計、開發了一種具有超寬檢測范圍和較高靈敏度的電容式柔性壓力傳感器及應力在線監測系統。為了實現寬檢測范圍，本文采用了低粘彈性的聚(偏二氟乙烯-三氟乙烯)(P(VDF-TrFE))作為傳感器介質層材料，同時，在電極和介質層中引入了空氣層，實現了提高傳感器低應力范圍內的靈敏度及擴寬傳感器檢測范圍的目標。進一步，利用多壁碳納米管(MWCNTs)修飾P(VDF-TrFE)介質層，傳感器靈敏度在高應力范圍內也得到提高，使所設計的柔性壓力傳感器兼顧了超寬檢測范圍和高靈敏度。最后，結合柔性壓力傳感器實際應用場景，設計開發了傳感信號采集電路及上位機程序，實現了傳感器實時監測和反饋壓力的功能。
1、 實驗材料及方法
1.1 原材料
本實驗所用聚(偏氟乙烯-共三氟乙烯)(P(VDF-TrFE))粉末購自法國阿科瑪公司。純度99.5%的N, N-二甲基甲酰胺(DMF)購自上海滬試公司。純度95.0%的多壁碳納米管(MWCNTs)購自南京先豐納米材料科技有限公司，直徑約為20~30 nm，長度約為10~30 μm。厚度50 μm的柔性透明聚酰亞胺(PI)膠帶購自深圳潤海電子有限公司。導電銀漿料(01 L-2211 D)購自深圳斯瑞歐電子漿料有限公司。
1.2 實驗流程

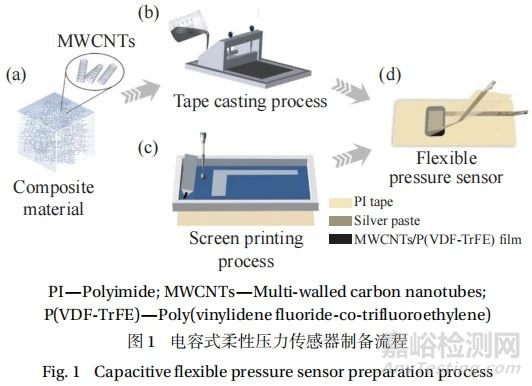

首先，將P(VDF-TrFE)粉末和DMF按照15wt%質量比配制溶液，磁力攪拌4 h使其混合均勻。稱取一定質量比的MWCNTs放入溶液中，采用兩種超聲振蕩器(KQ-50 E型超聲波清洗器，舒美，中國；BILON-650 Y超聲波細胞破碎儀，比朗，中國)交替振蕩3 h，使MWCNTs均勻分散在聚合物溶液中，如圖1(a)所示。之后，將MWCNTs/P(VDF-TrFE)混合溶液倒在疏水處理過的玻璃板上刮膜，如圖1(b)所示。刮膜后，將玻璃板置于熱臺，在70℃下烘干。隨后放置在135℃的真空干燥箱(DZF-6012，一恒，中國)中加熱1.5 h，再升溫至152℃后立即取出冷卻以提高其結晶度。最終將膜從玻璃板上撕下，得到MWCNTs/P(VDF-TrFE)柔性復合膜，本文制備復合膜MWCNTs的質量分?jǐn)?shù)分別為0wt%、0.1wt%、0.3wt%、0.5wt%和1.0wt%，膜厚度約為35~40 μm。
圖1
電容式柔性壓力傳感器主要由封裝層、電容敏感介質層及電極層三部分組成。首先，通過絲網印刷將導電銀漿印刷在柔性PI封裝層上，形成電極層，如圖1(c)所示。其中電極的形狀可進行圖案化設計，本文傳感器的有效電極面積設計為5×10 mm2。接著將印刷后的電極置于120℃熱臺固化30 min，并將導電端子安裝在電極末端以便連接導線。最后將介質層柔性膜和帶有上下電極的PI封裝層以“三明治”結構進行組裝得到柔性電容式壓力傳感器，如圖1(d)所示。傳感器總厚度約為130~140 μm。
1.3 測試與表征
本文使用掃描電子顯微鏡(SEM，F(xiàn)EI Quanta 250 FEG，F(xiàn)EI，美國)對含有不同質量比的納米復合材料進行了表征。通過X射線衍射(XRD，銳影系列X射線衍射儀，Empyrean，德國)實驗檢測納米顆粒對復合材料結晶度的影響，測試使用光源為Cu Kα1輻射光源。樣品的楊氏模量通過使用Q800動態機械分析儀(DMA，TA Instruments，New Castle，DE)進行拉伸測試得出。測試件的規寬為2 mm，規長為20 mm。數顯推拉力計(HP-200，濮巖，中國)被用來測量壓力，其測試范圍為0~200 N，推拉力計壓頭面積為0.5×10 mm2。傳感器固定在立式電動機(HSV，艾德堡，中國)的樣品架上，連接LCR儀表(TH2817B+ LCR儀表，Tonghui，中國)選用50 kHz頻率測量施加壓力后傳感器電容的變化。LCR源表連接到電腦上，使用LabVIEW軟件進行傳感器性能測試數據采集。數據處理器PCapØ1(ACAM，德國)主要用于數據采集和轉換，LabVIEW軟件用于設計上位機程序。本文所有實驗及測試均在室溫下進行。
2、 結果與分析
2.1 電容式柔性壓力傳感器的設計
2.1.1 傳感器制備工藝的設計

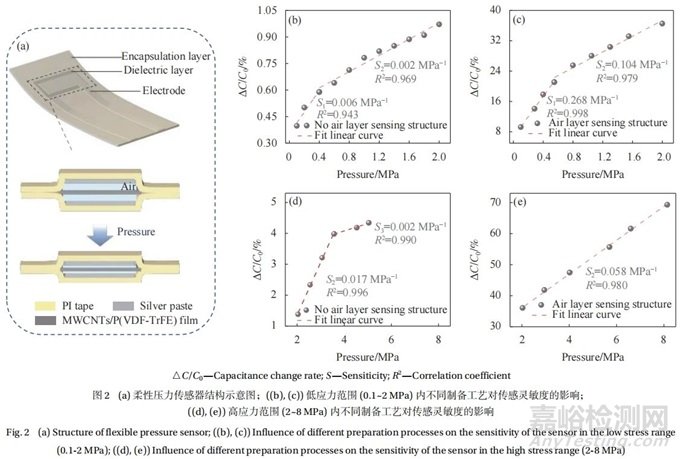

傳統的電容式壓力傳感器是將柔性電極印刷在介質層表面，而本文提出了將電極印刷在封裝層的制備工藝，圖2(a)展示了該柔性壓力傳感器的結構示意圖。為了對比不同工藝對傳感器的影響，我們檢測了兩種傳感器在0.1~2 MPa范圍內的相對電容變化，如圖2(b)、圖2(c)所示。在0.1~0.5 MPa的測試范圍內，電極印刷于封裝層的柔性壓力傳感器靈敏度為0.268 MPa−1，與電極印刷于封裝層的傳感器相比靈敏度提高近45倍。當應力提升至0.5~2 MPa范圍時，本文設計制備的傳感器靈敏度雖降至0.104 MPa−1，但仍為傳統工藝制備傳感器的50倍。為進一步探究不同制備工藝傳感器的檢測范圍，我們將施加的應力進行了進一步擴展，圖2(d)、圖2(e)中的結果顯示采用傳統制備工藝的傳感器電容變化率到3.6 MPa就基本保持不變，而采用本文工藝制備的傳感器檢測范圍可擴展至8 MPa，并且2~8 MPa范圍內的靈敏度為0.058 MPa−1，相較傳統制備工藝2~3.6 MPa范圍內的靈敏度提高了3倍。以上結果表明，在兩種不同制備工藝中，將電極印刷于封裝層的壓力傳感器表現出更高的靈敏度及更寬的檢測范圍。根據電容決定公式，柔性壓力傳感器電容(C)可表示為
圖2
其中：ε0是真空下介電常數；εr表示介質層介電常數與真空介電常數的比值，即相對介電常數；A表示兩電極的有效面積；d表示兩電極之間的間隔距離。由上式可知，εr、A和d的變化均可能導致電容變化。由于本測試采用P(VDF-TrFE)的泊松比為0.35，即膜橫向應變與縱向應變比值為0.35。因此，電極的有效面積被認為在垂直壓力下幾乎不變，傳感器電容變化主要由εr和d的變化引起。圖2(a)呈現了本文制備傳感器在壓力載荷下形變示意圖?？梢杂^察到，與傳統制備工藝相比，本文將電極印刷在封裝層的制備工藝，在“三明治”式傳感結構中引入了空氣層?；贚ichterecker混合規則[30]，介質層的有效介電常數可用以下公式表示：
其中：εair 和 εfilm是空氣和P(VDF-TrFE)膜的介電常數；Vair和Vfilm是空氣和P(VDF-TrFE)薄膜的體積分?jǐn)?shù)(Vair + Vfilm= 1)。采用傳統制備工藝的傳感器，壓力載荷下電容變化僅取決于介質層被壓縮現象(d減小)，因此靈敏度較低，檢測范圍較窄。而采用本文制備工藝，兩電極間引入了空氣層結構，使空氣層與膜介質層二者協同作用。隨著壓力載荷的增加，空氣層體積分?jǐn)?shù)Vair減小，膜介質層體積分?jǐn)?shù)Vfilm增加，介質層相對介電常數εr會隨之增大；同時，由于空氣層和膜介質層共同被壓縮現象，兩電極間間距會隨著載荷的增加而減小。因此，傳感器εr和d兩方面共同變化，使傳感器電容變化范圍增大，致使傳感器靈敏度提高，檢測范圍擴大。通過以上分析，本文所提出的將電極印刷在封裝層的制備工藝可以有效提高傳感器靈敏度，擴寬傳感器檢測范圍。但是，由圖2(d)、圖2(e)可以看出，采用引入空氣層的制備工藝對傳感器靈敏度的提高能力有限，特別是在高應力范圍內靈敏度僅為0.058 MPa−1，無法保證傳感器高應力范圍內的準確性及對微小變化的識別能力。
2.1.2 傳感器復合介質層的設計

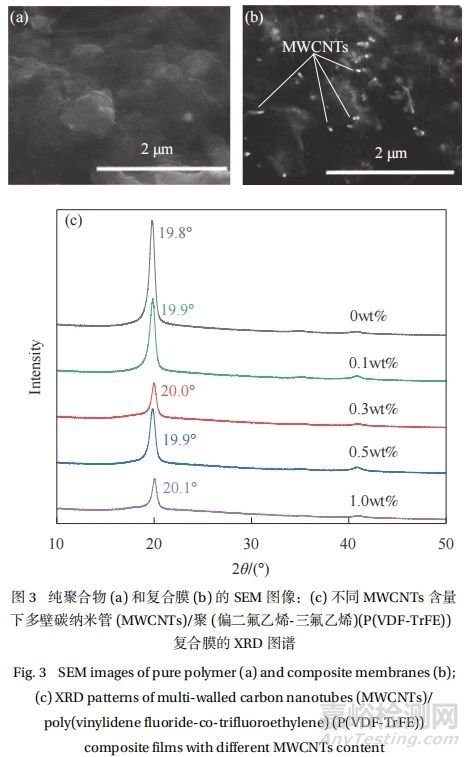

為進一步提高傳感器高應力范圍內的靈敏度，擴大傳感器線性檢測范圍，我們嘗試在介質材料中添加MWCNTs的方法制備復合介質層。圖3(a)、圖3(b)分別展示了純聚合物膜和復合柔性膜的表面形貌，可以看出，MWCNTs在P(VDF-TrFE)中分布較均勻。其次，為進一步確定不同質量比樣品的晶相類型及結晶度，本文對不同質量比納米復合材料進行了XRD測試，從圖3(c)可以看出，所有樣品均在2θ≈19.8°位置出現明顯衍射峰，表明MWCNTs/P(VDF-TrFE)復合膜均以β相為主，根據結晶度計算結果可以看出，由于本文中介質層膜均未進行極化處理，復合膜β相結晶度差異較小，表明本文中P(VDF-TrFE)壓電電荷對測試結果無顯著影響。并且，隨著MWCNTs質量比的提高，特征峰相比于純聚合物出現向右移動現象，這主要?dú)w因于P(VDF-TrFE)與MWCNTs的結合使復合膜產生內部應力[31]，并且隨著MWCNTs質量的增加，膜內部應力有所增加。但即使MWCNTs質量比達到1.0wt%，XRD衍射峰的偏移量也僅為0.3°，表明復合膜內部應力差異較小，導電填料的添加對復合膜結構無顯著影響。圖4(a)展示了不同含量MWCNTs對壓力傳感器檢測范圍及靈敏度的影響。相對于純聚合物膜，復合材料膜的線性檢測范圍從2~8 MPa擴展至0.5~10 MPa，并且高應力范圍內的靈敏度相比于純聚合物也均有所提高，特別是MWCNTs為0.3wt%的復合膜在0.5~10 MPa測試范圍內靈敏度為0.302 MPa−1，相比于純聚合物膜的靈敏度提高了近5倍。為了探究MWCNTs對復合膜傳感性能的影響，本文分別測試了不同含量的MWCNTs/P(VDF-TrFE)復合膜的楊氏模量和介電常數，如圖4(b)、圖4(c)所示。隨著MWCNTs填料的增加，復合膜的楊氏模量從1.404 GPa增加到1.748 GPa，50 kHz測試頻率下介電常數從11.625增加到13.138。根據廣義胡克定律，傳感器電容變化率與楊氏模量和介電常數的關系為
圖3
圖4
其中：△C為壓力載荷下器件的電容值C與初始電容 C0的差值；εr0和εt分別為介質層初始介電常數和壓力載荷下的介電常數；P為外加載荷；E為介質層楊氏模量。傳感器靈敏度與楊氏模量和介電常數的關系為
由于P << E，于是

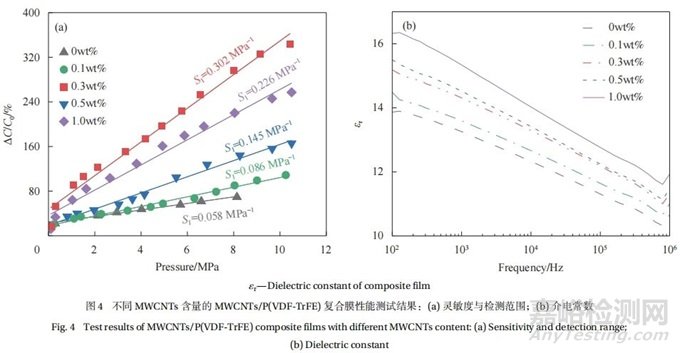

由式(3)、(4)可知，傳感器靈敏度與介質層初始介電常數，壓力載荷下介電常數及介質層楊氏模量有關。在介質材料中添加導電顆粒后，復合膜中會形成由導電顆粒MWCNTs和絕緣基體P(VDF-TrFE)組成的微電容器，致使復合膜介電常數增大，如圖4(b)所示。當施加壓力載荷后，復合膜會發生較大壓縮形變，膜中MWCNTs間距將減小，根據電容計算公式，電容器電容值與電極間距成反比，因此導電顆粒間間距減小，微電容器電容值將增大。而相對介電常數計算公式為εr=Cx/C0，其中Cx為介質層材料在介質中的電容，與微電容器電容值有關；C0為介質層材料在真空中的電容，為一個定值。因此，壓力載荷下，相對介電常數會隨著微電容器電容值的增加而進一步增大，從而進一步提高傳感器的靈敏度。
由公式(4)可知，傳感器靈敏度與壓力載荷下介電常數成正比，與介質層楊氏模量成反比。因此，靈敏度會在隨著介電常數增大過程中出現峰值，且出現在復合膜初始介電常數與楊氏模量比值最大處。由表1可知，當MWCNTs含量為0.3wt%時，復合膜初始介電常數相比于純聚合物膜提升了7.794%，楊氏模量提升了17.165%，初始介電常數與楊氏模量比值最大，為7.618。而當MWCNTs含量大于0.3wt%時，復合膜初始介電常數相比于純聚合物膜提升了8.378%，楊氏模量提升了24.501%，復合膜楊氏模量增長幅度較大，使復合膜初始介電常數與楊氏模量比值減小。因此，當MWCNTs含量等于0.3wt%時，傳感器靈敏度最高，達到了0.302 MPa−1；而當MWCNTs含量大于0.3wt%時，傳感器靈敏度出現下降現象。
表1
2.2 電容式柔性壓力傳感器的傳感性能表征

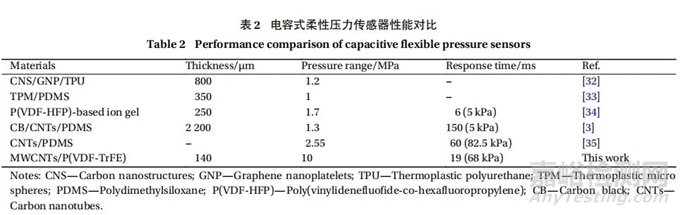

進一步，對MWCNTs含量為0.3wt%柔性壓力傳感器檢測極限范圍、最小分辨率、穩定性等傳感性能進行了測試。如圖5(a)所示，本文所設計的柔性壓力傳感器測試極限可達到12.668 MPa，遠超目前已報道壓力傳感器的檢測極限。并且，柔性壓力傳感器線性檢測范圍分為0.1~0.5 MPa和0.5~10 MPa兩段，靈敏度依次為1.673 MPa−1、0.302 MPa−1，重要的是，0.5~10 MPa測試范圍內傳感器線性相關系數為0.985，呈現出優異的線性度。因此，傳感器總體檢測范圍為0.1~10 MPa，也是目前已報道柔性壓力傳感器達到的最寬檢測范圍，如表2所示，表明本文制備的柔性壓力傳感器可適用于超寬應力范圍測試。圖5(b)展示了壓力傳感器電容變化率實時穩定監測結果，傳感器電容變化率會隨著壓力載荷的變化而變化，并且傳感器在不同載荷下靜止測試20 s ，傳感器相對電容變化均小于1%，特別是當壓力載荷大于10 MPa時，傳感器電容變化也小于1%，表現出良好的穩定性，表明傳感器在超寬的檢測范圍也能保持穩定的感測性能。同時，本文對傳感器可檢測最小分辨率進行了測試，如圖5(c)所示，傳感器能夠檢測到38.571 Pa的應力變化，表明傳感器不僅具有適用于超寬檢測范圍，還具有優異的分辨率，可檢測微小應力變化。
圖5
接下來，本文針對傳感器不同載荷重復性依次進行了測試，依次反復加卸載1 MPa、5 MPa和10 MPa應力，如圖5(d)所示。不同載荷下傳感器相對電容變化曲線均勻?qū)ΨQ，多次重復循環均未發生突變，傳感器相對電容變化曲線沒有明顯的疲勞，表現出良好的重復性。圖5(e)展示了循環測試10 MPa載荷下一組加卸載電容變化曲線，可以看出不論加載還是卸載過程，傳感器電容在相同應力下獲得的輸出信號重復性較高，遲滯較小(4.707%)，進一步證明了本文制備的壓力傳感器具有良好的重復性及可靠性。
最后，通過在柔性壓力傳感器上加壓(約68 kPa)來研究壓力傳感器的響應及恢復時間，結果如圖5(f)所示，當壓力加載到傳感器上時，電容值在19 ms內快速響應；當壓力卸載時，電容值恢復時間為132 ms。相比于目前已報道的寬范圍柔性壓力傳感器，本文提出的柔性壓力傳感器具有較快的壓力響應時間。此外，如表2所示，目前已報道具有微結構化的柔性壓力傳感器厚度普遍均大于200 μm，無法滿足小型化、輕薄化應用場景的需求。而本文所提出的傳感器厚度僅為140 μm，表明該傳感器更適用于小型化、輕薄化的電子產品中。
表2
2.3 電容式柔性壓力傳感器系統的構建與應用

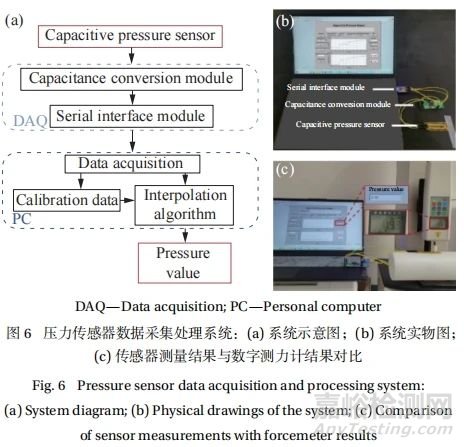

考慮到柔性壓力傳感器的實際應用，需要讀取傳感器電容變化數據，并輸出對應壓力值。但目前對于柔性壓力傳感器的研究大多局限于對傳感器結構的設計與制備，對數據處理與采集系統的開發較少，且已開發使用的傳感系統數據精度與準確性存在較大誤差。因此，在上述設計的基礎上，本文開發搭建了一套傳感器數據采集與處理系統，如圖6(a)所示。該系統由數據采集(Data acquisition，DAQ)電路板和數據處理程序組成。DAQ電路板包括一個高分辨率電容轉換模塊和一個串行接口模塊，如圖6(b)所示，主要負責從傳感器中采集電容數據，并上傳至電腦串口中。上位機(Personal computer，PC)數據處理程序采用LabVIEW軟件設計。程序主要分為兩部分，即校準部分和測試部分。校準部分用于采集、計算和保存?zhèn)鞲衅鞯男?zhǔn)數據，其中包括初始電容值、壓力值及與不同壓力值對應的電容變化率。
圖6
測試部分主要用于檢測、輸出實時壓力數據。為確保壓力輸出的準確性，該系統測試部分選用插值算法進行壓力計算。根據插值理論[36]，采用3次插值與最近點插值相結合對校準數據進行插值計算，傳感系統推算的壓力數據與數字測力計顯示數值偏差較小，如圖6(c)所示。整個程序可由用戶通過前面板進行實時操作控制，并可通過上位機界面實時觀察電容、壓力等參數的變化，如圖6(b)所示，實現了數據精確化和可視化的目標。

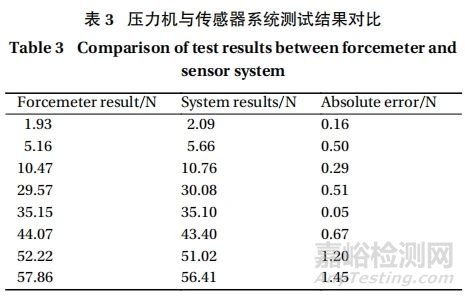

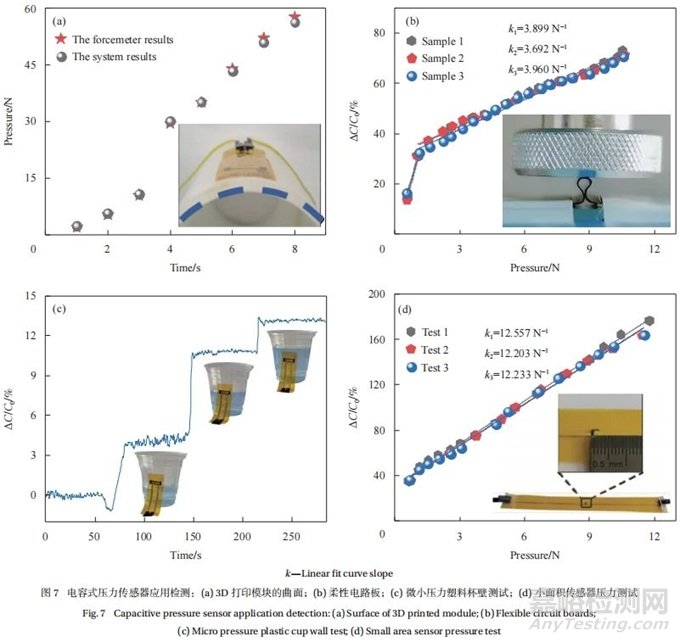

為驗證柔性壓力傳感器及其系統的準確性和可靠性，將傳感器貼附在3D打印的曲面模型上，進行加壓測試。如圖7(a)所示，電容式柔性壓力傳感器表現出良好的柔韌性，可完全共形貼附于曲面模型上，且表現出良好的電容響應。此外，傳感測試系統推算結果與測力計數值之間偏差較小，如表3所示，0~60 N測試范圍內最大絕對偏差僅為1.45 N，證明本文搭建的柔性壓力傳感器測試系統具有較高的準確性和可靠性。為進一步驗證柔性壓力傳感器在多種應用場景中的準確性和實用性，本文模擬電子設備，采用柔性電路板對傳感器進行加壓測試，并對隨機3個傳感器樣品重復性進行驗證。如圖7(b)所示，當柔性電路板對傳感器施加壓力(0~10 N)時，傳感器電容及時響應，最大電容變化率達到73.142%，并且3個傳感器樣品測試重復性較高，1~10 N壓力范圍內3個樣品測試相對偏差為7.259%，重復性較高，證明了采用將電極絲網印刷在封裝層及復合介質層的簡便工藝制備的傳感器可靠性較高，且具有大規模生產使用的潛力及在電子產品受力監測中的巨大應用前景。此外，為模擬微小壓力測試的應用場景，將傳感器固定在塑料杯的外壁上進行實時監測。如圖7(c)所示，電容式壓力傳感器可以通過識別杯壁微小壓力變化判斷杯中水量，當杯中水量較少時，傳感器電容值相對變化約為4.050%；增加水量，傳感器電容相對變化明顯變大，當杯中充滿水時，傳感器電容的相對變化達到13.130%，表明傳感器除了適用于大應力檢測外，也適用于微小應力檢測，例如水位監測等，可為微小壓力檢測裝置的設計提供幫助。
圖7
表3
最后，考慮到某些特殊應用場景，如曲面智能顯示屏、微型測力計等，要求柔性壓力傳感器的感應面積很小。因此，針對微小測試環境，設計并制備了2×2 mm2的超小面積電容式壓力傳感器，用于應力檢測，如圖7(d)所示。在0~12 N壓力測試范圍內，小面積壓力傳感器表現出良好的電容響應，并且表現出優異的線性度，同一樣品3次測試相對偏差為2.901%，重復性較高，表明本文設計的柔性壓力傳感器在微小面積壓力測試環境中也具有良好的應用前景。
結論
本文制備了一種具有超寬檢測范圍(0.1~10 MPa)，且具有較高靈敏度(1.673 MPa−1、0.302 MPa−1)和優異線性度(0.985)的電容式柔性壓力傳感器。相比于目前報道的寬范圍柔性壓力傳感器，本傳感器的檢測范圍超過了絕大多數已報道壓力傳感器，實現了超寬壓力范圍檢測的目標。具體結論如下：
(1)為解決壓力傳感器高靈敏度和寬檢測范圍相互制約的問題，本文提出在傳感結構中引入空氣層及采用多壁碳納米管(MWCNTs)修飾聚(偏二氟乙烯-三氟乙烯)(P(VDF-TrFE))介質層的方法?？諝鈱咏Y(jié)構使壓力載荷下相對介電常數和電極間距同時變化；MWCNTs的添加，促使復合介質層中微電容器的形成及楊氏模量的增大，致使傳感器性能得到大幅度提升；
(2)本文還設計開發了一套電容式壓力傳感器數據采集與處理系統，試驗結果證明，測試系統的準確性達到95.0%以上；
(3)通過曲面測試、多樣品測試、多場景測試及小面積測試，證明柔性壓力傳感器具備良好穩定性、重復性及可靠性，展現了傳感器及其系統的實際應用能力。
馬文俊, 張潔, 李長江, 等. 利用空氣層結構和碳納米管修飾實現復合柔性壓力傳感器超寬檢測范圍[J]. 復合材料學報, 2024, 41(11): 6003-6013. DOI: 10.13801/j.cnki.fhclxb.20240309.001
