在設計開關電源電路的PCB時,輸入電容的布局和布線至關重要,它直接影響電路的性能、效率和EMI表現。以下是輸入電容的PCB設計技巧:
1. 盡量靠近功率開關和輸入端

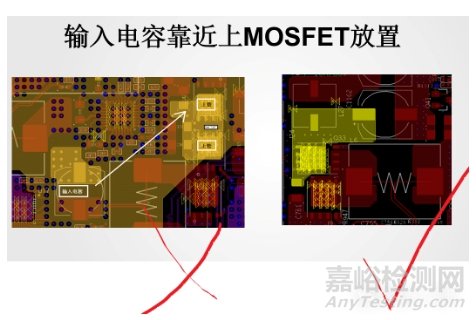

理由:輸入電容的主要作用是為開關管提供瞬態電流,減少電壓波動。將輸入電容靠近功率開關(MOSFET或IC)和輸入引腳,可以最大程度降低寄生電感引起的電壓尖峰。
做法:將輸入電容緊貼Buck控制器或功率開關的VIN和GND引腳。

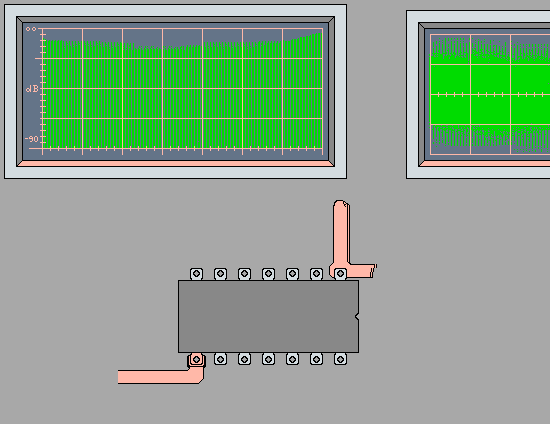

如下圖中,case1是中規中矩靠近芯片防止,檢測到其輻射的噪聲是圖中紅色的曲線;
case2是故意將電容立起來,可以看到是噪聲最大,藍色的曲線;
case3是將輸入電容跨接在VIN和GND之間,走線距離實現最短,是圖中綠色曲線,噪聲最小。


2. 優先使用低ESR和低ESL電容

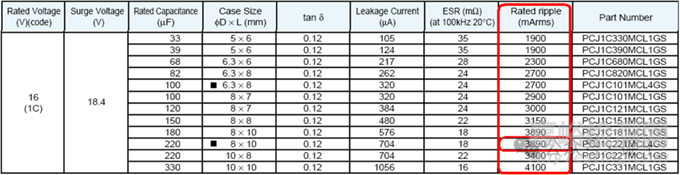

理由:輸入電容需要快速響應高頻電流,低ESR(等效串聯電阻)和低ESL(等效串聯電感)電容可以更高效地濾除高頻噪聲。
做法:組合使用陶瓷電容(濾除高頻噪聲)和電解電容或鉭電容(提供大容量)。

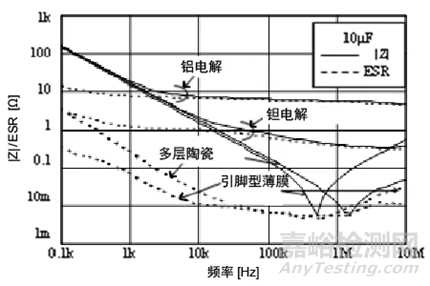

實際電容器


3. 減小電流回路面積

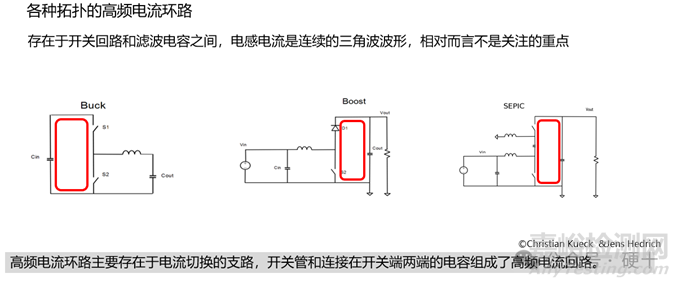

理由:Buck電路輸入端的高頻電流在輸入電容和功率開關之間流動,回路面積越大,輻射EMI和寄生電感越高。
做法:確保輸入電容的接地端(GND)與功率開關的接地端之間的路徑最短。盡量將VIN和GND之間的回路做成小環。

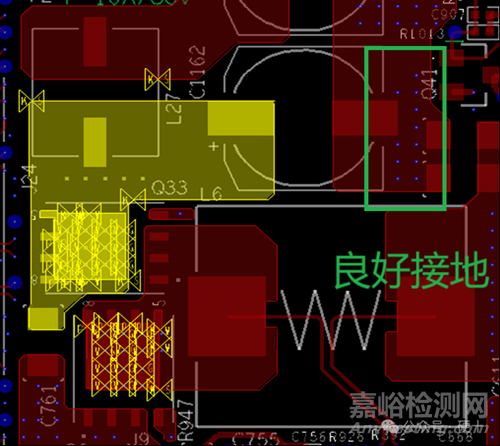

4. 優化地平面連接
理由:輸入電容的接地端需要直接連接到功率開關或IC的接地端,如果連接路徑長或者有電流分流,會導致地電位不穩定。
做法:
在電容接地端下方鋪設完整的地平面。
使用多個過孔將電容的GND焊盤連接到地平面。

5. 多顆電容并聯優化布局
理由:單顆大容量電容可能無法提供足夠低的ESR和ESL,多顆小容量電容并聯可以分擔高頻電流并降低寄生參數。
做法:
并聯多顆陶瓷電容,通常選擇 10µF、1µF 和 0.1µF 的組合。
將不同容量的電容按頻率需求排布:高頻需求的電容更靠近開關。

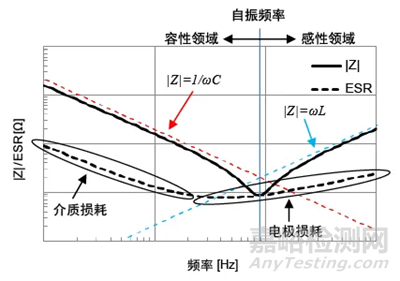

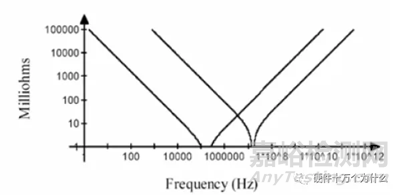

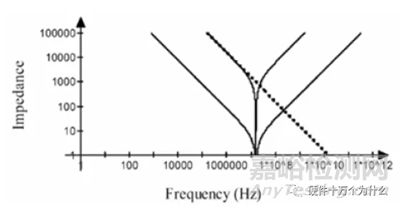

實際的電容存在寄生電感與等效串聯電阻。由于單個電容的ESR、ESL相近,他們的阻抗特性也是相近的,單個電容與多個特性相同的電容并聯阻抗特性圖

容值不同的電容

所以在這個場景中,我們需要一種:
1、1nF~10uF容量,精度要求不高;
2、由于用量比較大(電源管腳比較多),成本比較低、相同容量情況下體積比較小的電容;
3、ESR、ESL比較小的電容。(需要去耦的信號頻率比較高,并保證去耦效果)
6. 避免使用長走線連接輸入電容
理由:長走線增加寄生電感,導致輸入端電壓波動加劇,并可能產生尖峰電壓。
做法:輸入電容與控制器輸入引腳之間的路徑應盡可能短且直接,避免過長或多轉角的布線。

8. 檢查熱分布
理由:輸入電容處于高頻電流中,可能因功耗引起發熱。
做法:
確保電容周圍有良好的散熱路徑。
如果使用多個電容分擔電流,注意均勻布置它們,減少局部過熱。
