摘 要： 通過高分辨質譜的測定與密度泛函理論方法的計算，揭示咖啡酸電噴霧負離子模式質譜的奇電子離子產生過程與機理?？Х人崛ベ|(zhì)子分子裂解產生3個奇電子離子，分別為咖啡酸質譜裂解的第三代產物離子m/z 134 （C8H6O2）、第四代產物離子m/z 108 （C6H4O2）和m/z 106 （C7H6O）。m/z 134離子來自于其前體離子m/z 135 （3，4-二羥基苯乙烯離子）羥基O—H鍵的直接均裂，因其裂解過程較m/z 135的其他裂解相對簡單并且所需能量相對較少，使質譜中m/z 134峰強度較大。m/z 108與m/z 106離子的前體離子可以是偶電子離子m/z 109 （鄰苯二酚離子）和m/z 107 （2-羥基環戊二烯離子），也可以是奇電子離子m/z 134。m/z 108與m/z 106離子來自于偶電子離子時，m/z 109的O—H鍵直接發生均裂，m/z 107離子的O—H鍵經過渡態發生均裂。

關鍵詞： 咖啡酸； 質譜裂解； 量子化學計算； 奇電子離子



咖啡酸的化學結構為3，4-二羥基苯丙烯酸，又稱作3，4-二羥基肉桂酸?？Х人嵋詥误w、多聚體或脂和苷的形式存在在于咖啡、茶，葡萄酒及蜂膠中[1?2]?？Х人峋哂酗@著的抗氧化作用[3]，同時還具有免疫調節、抗菌、神經保護、抗焦慮、抗增殖和抗炎等多種生物活性[4?6]。質譜分析技術由于其對各種復雜體系的突出的檢測能力，近年來應用愈加廣泛和豐富?，F(xiàn)今在多樣質譜分析技術中，軟電離質譜技術占有主要地位，其中尤以電噴霧質譜最為突顯。雖然軟電離質譜較經典的硬電離質譜即電子電離質譜具有一些優點，但在化合物質譜裂解規律的成熟與完善方面與電子電離質譜相比存有很大的差距，大量的化合物軟電離質譜裂解的機理還有待發現。

咖啡酸的電噴霧多級質譜的分析多年來一直受到關注[7?9]。雖曾運用量子化學計算探索過咖啡酸質譜裂解機理，但也只就低分辨質譜數據通過相對易行的結構優化與鍵斷裂能計算來解釋其部分質譜特征[10]。多數化合物電噴霧質譜，由于“偶電子規則”的作用，通常產生的是偶電子離子碎片?？Х人岬碾妵婌F負離子模式質譜中有3個奇電子離子碎片，與相鄰的偶電子離子質量僅相差1個氫原子。質譜碎片離子違反“偶電子規則” (即電子離子經碰撞活化后發生自由基碎裂反應，產生奇電子離子)的現象，雖然有多個化合物的報道[11?12]，但偶電子離子失去1個氫原子生成奇電子離子的質譜裂解卻較為罕見[13]。為了揭示咖啡酸質譜這一特征的成因，筆者運用量子化學密度泛函方法，通過對咖啡酸的高分辨多級質譜有關裂解反應過渡態與碎片離子結構的計算來解讀咖啡酸負離子模式相應的裂解機理，展現咖啡酸質譜奇電子離子碎片的生成途徑與其質譜特征的來源。



1、 實驗部分



1.1 主要儀器與試劑

四級桿-軌道阱高分辨質譜儀：Thermo ScientificTM Q-ExactiveTM組合型，美國賽默飛世爾科技公司。

氮氣發生器：TMO-NM-35C型，英國PerMuta科技有限公司。

咖啡酸對照品：質量分數為99.0%，大連美侖生物科技有限公司。

甲醇：色譜純，天津科密歐化學試劑有限公司。

高純氮氣：體積分數為99.999%，哈爾濱黎明氣體有限公司。

氮氣：體積分數為99.9%，由氮氣發生器制備。

咖啡酸溶液：1 μg/mL，稱取咖啡酸對照品適量用甲醇溶解、稀釋。

1.2 儀器工作條件

離子源：電噴霧離子源(ESI)；掃描方式：負離子模式；噴霧電壓：3.2 kV；氣化溫度：350 ℃；離子傳輸管溫度：320 ℃；鞘氣：氮氣，壓力為206.85 kPa，流量為5 L/h；輔助氣體：氮氣，壓力為68.95 kPa，流量為5 L/h；吹掃氣壓力：68.95 kPa；源內誘導解離(SID)能量：0～100 eV；碰撞氣體：高純氮氣；碎裂模式：高能碰撞誘導解離(HCD)；碰撞能量：10～200 eV；離子掃描范圍：m/z 50～185；循環記錄數：3次；四級桿隔離窗：m/z 1。

1.3 實驗步驟

取預先制備的1 μg/mL咖啡酸溶液，通過注射泵注入ESI源，注射流量為15 μL/min。于設定的質譜參數下，根據咖啡酸的分子質量獲取咖啡酸電噴霧負離子模式的二級質譜，在測得的二級質譜中確定質荷比最大的碎片離子作為目標離子。獲取三級質譜時，先對樣品進行不同能量的SID并記錄相應的質譜數據。然后根據測定結果，在目標離子強度最大的裂解能量下重復實施SID，選取目標離子進行HCD，記錄相應數據。

1.4 計算與分析

密度泛函理論方法采用的交換關聯泛函/基組為RB3LYP/6-311G，輕、重原子均加極化函數與彌散函數。結構優化、振動頻率與其他計算均通過高斯09軟件完成。前體離子、中間體離子，產物離子和脫除的中性分子結構判定的標準為結構優化后，結構振動頻率無虛頻。閉殼電子結構的偶電子離子O—H鍵斷成開殼電子結構的奇電子離子時，或以前體離子鍵伸長過程單線態基態與三線態激發態的交叉點作為過渡態[14]，或是以前體離子與總產物的熱焓差作為O—H鍵的鍵斷裂能[15?16]。偶電子離子之間的過渡態結構要求僅有單一的振動虛頻，并經內稟反應坐標(IRC)計算分別能夠與前體離子及產物離子相連接。能量計算時采用電子與吉布斯自由能總和，能量單位選用kJ/mol。

依據質譜測定結果計算各離子間的質量與化學組成的差值，并結合相應的中性丟失明確離子間可能的聯系，即確定各可能的中性丟失時相應的前體離子與產物離子。以咖啡酸最穩定的去質子分子為起點[10]，根據質譜的中性分子丟失、計算所有能發生途徑的過渡態與相應過渡態下的中間體和產物離子，進而通過比較分析選出最為可能的裂解路徑與產物離子。以選出的產物離子作為前體離子按上述方法計算分析優選出下一級裂解路徑與下一級產物離子，直至得到咖啡酸質譜裂解的全部的奇電子離子。



2、 結果與討論



2.1 質譜與奇電子離子

咖啡酸的電噴霧負離子模式多級質譜見圖1。圖1(a)為m/z 179的二級質譜，圖1(b)為m/z 135于SID 42 eV，HCD 100 eV時獲取的三級質譜。

圖1   咖啡酸質譜圖

Fig. 1   Mass spectrums of caffeic acid

由圖1(a)可知，咖啡酸的負離子模式質譜主要由強度較大的碎片離子m/z 135、134及89離子和多個強度很小的離子組成。其中m/z 135離子強度最大；強度小的離子中有4個離子質荷比數值(109、108，107、106)依次相差接近于1。由圖1(b)可知，除m/z 135離子外，咖啡酸二級質譜中的其他碎片離子均直接或間接來自于m/z 135的碎裂。值得注意的是，在測定條件下碎片離子中有3個奇電子離子，即m/z 134、108、106離子，它們與鄰近的偶電子離子間在元素組成僅相差1個氫?？Х人岬碾妵婌F負離子模式質譜中與奇電子離子生成相關的離子與元素組成見表1。表1中，去質子分子記為M，碎片離子按質量由大到小分別記為A至F；各離子測得的質量與理論質量的差值均小于5×10-6 Da。

表1   咖啡酸質譜中離子質量與元素組成

Tab. 1   The mass data and elemental compositions of each ion in caffeic cid mass spectrometry



2.2 裂解途徑與機理

2.2.1 裂解路線

圖2為負離子模式下咖啡酸的質譜裂解產生奇電子離子的路線示意圖。在圖2中，質譜裂解過程中脫除的中性部分與所需的最低能量值標注在前體離子與產物離子的連線兩側?？Х人豳|(zhì)譜裂解的過程如下：去質子分子M先脫羧生成第二代產物離子A (3，4-二羥基苯乙烯負離子)，而后，A分別脫氫原子，脫乙炔和脫一氧化碳裂解成咖啡酸質譜的第三代產物離子B、C和E。第三代產物離子B可分別脫乙炔和脫一氧化碳生成第四代產物離子D和F；第三代產物離子C和E也可失去氫原子分別生成四代產物離子D和F。

圖2   咖啡酸質譜裂解路線示意圖

Fig. 2   Proposed mass fragmentation pathway for caffeic acid

2.2.2 去質子分子的脫羧

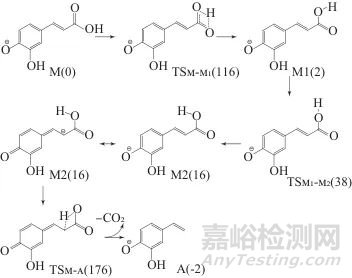

圖3為去質子分子M的脫羧反應示意圖(圖3及后面的裂解機理示意圖中括號內的數值為過渡態、中間產物離子及總產物分別與各自前體離子之間的相對能量值)。去質子分子M的脫羧的具體過程如下。先是M通過過渡態TSM-M1其羧基氫遷移到羧基的另一個氧原子上，生成中間離子M1，隨后M1羧基O—H鍵旋轉經過渡態TSM1-M2生成中間離子M2，接下M2經過渡態TM2-A羧基氫與負電荷分布較多的羧基α碳結合，連接α碳與羧基的C—C鍵斷裂脫去二氧化碳生成產物離子A。M的這一脫羧反應為連續反應、歷經3個過渡態得以完成。脫羧反應的前兩個過渡態的能壘較低，質子遷移與鍵旋轉極易進行。脫羧的最后一個過渡態的能壘最大(176 kJ/mol)，在動力學上為反應的決定步驟。

圖3   去質子分子的脫羧反應示意圖

Fig. 3   Decarboxylation reaction of deprotonated molecule

2.2.3 A(m/z 135)離子的裂解

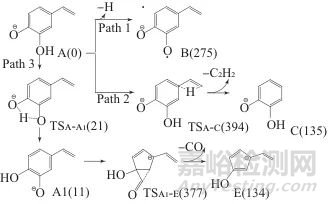

咖啡酸質譜中來自于去質子分子的產物離子A (m/z 135)可分別按不同的路徑發生裂解，其中生成咖啡酸的第三代產物離子B (m/z 134)、C (m/z 109)和E (m/z 107)的3條路徑如圖4所示。

圖4   產物離子A的裂解路徑示意圖

Fig. 4   The scheme of product ion A dissociation routes

圖4所示路徑1下的產物B為奇電子離子，由其前體離子A的酚羥基O—H鍵直接均裂脫除氫原子后產生。路徑2是由A側鏈端的氫通過1，3遷移經過渡態TSA-C脫除乙炔后成產物離子C (鄰苯二酚離子)的過程，其能壘為394 kJ/mol。路徑3存在兩個過渡態，最高能壘為377 kJ/mol。路徑3中，先由A經過渡態TSA-A1酚羥基氫通過1，3遷移生成中間離子A1，然后A1經過渡態TSA1-E脫去一氧化碳由六元環收縮成五元環結構的產物離子E (2-羥基-環戊二烯離子)。3條路徑中，路徑1裂解過程不僅最為簡單，而且所需能量(313 kJ/mol)最低，使得其產物離子B在質譜中的強度較大。

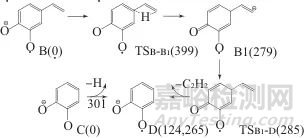

2.2.4 D(m/z 108)離子的生成

咖啡酸質譜裂解的第四代產物離子E (m/z108)為一奇電子離子，可通過兩種方式生成，見圖5。



圖5   產物離子D的生成示意圖

Fig. 5   Formation scheme of the product ion D

生成離子D的第一種方式的前體離子為奇電子離子B。該方式的過程與由A生成C的過程相似，僅是有中間離子的產生。具體的過程如下。先是B側鏈端上的氫經過渡態TSB-B1向苯環進行1，3遷移產生中間離子B1，隨后B1經過渡態TSB1-D脫除乙炔生成產物離子D。該過程D生成的最大能壘為399 kJ/mol，總產物離子與前體離子B的能量差為124 kJ/mol。產物離子D的第二種生成反式的過程相對簡單，其前體離子為偶電子離子C；產物離子D由離子C的酚羥基O—H鍵直接發生均裂后生成。方式二的能壘為301 kJ/mol，總產物離子與前體離子C的能量差為265 kJ/mol。如將離子D的生成上溯到離子A時，這時產物離子D的生成過程可分別看作是離子A先均裂再脫炔的過程或離子A先脫炔再均裂的過程。由于產物離子D的前體離子B較另一前體離子C易于生成，而C卻較B更易裂解，所以難以斷定哪個過程比較容易進行。

2.2.5 F (m/z 106)離子的生成

咖啡酸的第四代產物離子F (m/z 106)同碎片離子E一樣，也為一奇電子離子，也可由兩種方式生成，見圖6。

圖6   產物離子F的生成示意圖

Fig. 6   Formation scheme of the product ion F

離子F的第一種生成方式的前體離子也是奇電子離子B。當離子B苯環上氧自由基碳的相鄰的兩個碳原子發生結合經過渡態TSB-B2生成五元環結構的中間離子B2，隨后B2經過渡態TSB2-F脫除一氧化碳生成產物離子F。該方式的最大能壘為232 kJ/mol，總產物離子與前體離子B的能量差為59 kJ/mol。離子F第二種生成方式的前體離子E為偶電子離子，產物離子F是由前體離子E的酚羥基O—H鍵均裂脫除氫原子后產生。方式二的能壘為222 kJ/mol，總產物離子與前體離子E的能量差為190 kJ/mol。當上溯到離子A時，碎片離子F的生成過程分別是由A先均裂失氫再脫一氧化碳或由A先脫一氧化碳再均裂失氫。也同碎片離子D的生成一樣，難以推斷哪個過程更易生成產物離子F。

需要指出的是，在對E的羥基O—H鍵均裂計算時，可獲得單線態基態與三線態激發態的交叉點，因而E生成F的能壘值選用交叉點對應結構的能量。同為由偶電子離子O—H鍵均裂脫氫原子生成奇電子離子，離子B與離子D的生成不存在著單線態基態與三線態激發態的交叉點，而離子F的生成卻能獲得相應的交叉點。這一差別的原因是由于離子B的前體離子A與離子D的前體離子C的酚羥基的鄰位都具有苯氧負離子，當前體離子的O—H鍵伸長氫原子離去時易與鄰近的苯氧負離子結合，從而難以形成單線態基態與三線態激發態的交叉點。



3 、結語



咖啡酸的電噴霧負離子質譜中的m/z 135離子為咖啡酸質譜裂解的第二代產物離子，m/z 134、109、107碎片離子為質譜裂解的第三代產物離子，m/z 108、106碎片離子為裂解第四代產物離子。第二代產物離子m/z 135離子化學結構為3，4-二羥基苯乙烯負離子，來自于咖啡酸的4位酚羥基失去質子形成的去質子分子的脫羧反應。第二代產物離子m/z 135離子可經多個途徑繼續裂解，其中的第三代產物離子m/z 134是由m/z 135離子的酚羥基O—H鍵均裂所產生。作為奇電子離子的m/z 134離子其質譜峰強度大的原因是其生成的過程相對簡單并且所需的能量較低。第四代產物離子的奇電子離子m/z 108與m/z 106碎片離子，它們的前體離子可是偶電子離子也可是奇電子離子。碎片離子m/z 135與m/z 109的O—H鍵均裂失去氫原子時不存在單線態基態與三線態激發態的相交點。



參考文獻：



1 GUAN H Q，LUO W B，BAO B H，et al. A comprehensive review of rosmarinic acid：from phytochemistry to pharmacology and its new insight ［J］. Molecules，2022，27（10）：3 292.



2 PATRAS M A，JAISWAL R，KUHNERT N，et al. Profiling and quantification of regioisomeric caffeoyl glucoses in berry fruits［J］. Journal of Agricultural and Food Chemistry，2018，66（5）：1 096.



3 GÜLÇIN ?. Antioxidant activity of caffeic acid （3，4-dihydroxycinnamic acid）［J］. Toxicology，2006，217（2/3）：213.



4 PAVLÍKOVÁ N. Caffeic acid and diseases-Mechanisms of action［J］. International Journal of Molecular Sciences，2022，24（1）：588.



5 ESPÍNDOLA K M M，F(xiàn)ERREIRA R G，NARVAEZ L E M，et al. Chemical and pharmacological aspects of caffeic acid and its activity in hepatocarcinoma［J］. Frontiers in Oncology，2019，9：541.



6 MUHAMMAD ABDUL KADAR N N，AHMAD F，TEOH S L，et al. Caffeic acid on metabolic syndrome：A review［J］. Molecules，2021，26（18）：5 490.



7 CLIFFORD M N，WU W，KIRKPATRICK J，et al. Profiling the chlorogenic acids and other caffeic acid derivatives of herbal Chrysanthemum by LC-MSn ［J］. Journal of Agricultural and Food Chemistry，2007，55（3）：929.



8 WU Z J，MA X L，F(xiàn)ANG D M，et al. Analysis of caffeic acid derivatives from Osmanthus yunnanensis using electrospray ionization quadrupole time-of-flight mass spectrometry［J］. European Journal of Mass Spectrometry，2009，15（3）：415.



9 劉靜，霍志鵬，田介峰，等.迷迭香酸及咖啡酸的ESI 四級桿飛行時間高分辨質譜裂解規律研究［J］.化工與醫藥工程，2023，44 （3）：29.

    LIU Jing，HUO Zhipeng，TIAN Jiefeng， et al. Study on the fragmentation patterns of rosmarinic acid and caffeic acid by ESI quadrupole time-of-flight mass spectrometry［J］. Chemical and Pharmaceuticl Engineering，2023，44（3）：29.



10 YIN Z H，SUN C H，F(xiàn)ANG H Z. Fragmentation characteristics of hydroxycinnamic acids in ESI-MSn by density functional theory［J］. Journal of Mass Spectrometry，2017，52（7）：427.



11 CHAI Y F，SUN H Z，PAN Y J，et al. N-centered odd-electron ions formation from collision-induced dissociation of electrospray ionization generated even-electron ions：single electron transfer via ion/neutral complex in the fragmentation of protonated N，N'-dibenzylpiperazines and protonated N-benzylpiperazines［J］. Journal of the American Society for Mass Spectrometry，2011，22 （9）：1 526.



12 ZHANG X P，ZHU P X，ZHANG H R，et al. The competing radical eliminations in the tandem mass spectrometry of the OH deprotonated benzyl vanillate ［J］. Journal of Mass Spectrometry，2015，50（2）：432.



13 ATTYGALLE A B，RUZICKA J，VARUGHESE D，et al. Low energy collision induced fragmentation of negative ions derived from ortho，meta，and para hydroxyphenyl carbaldehydes，ketones，and related compounds［J］. Journal of Mass Spectrometry，2007，42（9）：1 207.



14 KHURSAN S L. Homodesmotic method of determining the O—H bond dissociation energies in phenols［J］. Kinet Catal，2016，57：159.



15 ZHANG X P，LI F，LV H Q，et al. On the origin of the methyl radical loss from deprotonated ferulic and isoferulic acids：electronic excitation of a transient structure［J］. Journal of the American Society for Mass Spectrometry，2013，24（6）：941.



16 TRUNG N Q，MECHLER A，HOA N T，et al. Calculating bond dissociation energies of X—H （X=C，N，O，S） bonds of aromatic systems via density functional theory：a detailed comparison of methods［J］. Royal Society Open Science，2022，9（6）：220 177.



引用本文： 方芳，方舟，孫長海 . 咖啡酸負離子模式質譜奇電子離子碎片的解析［J］. 化學分析計量，2024，33（10）：34. (FANG Fang, FANG Zhou, SUN Changhai. Analysis of odd electron ion fragments in caffeic acid negative ion mode mass spectrometry[J]. Chemical Analysis and Meterage, 2024, 33(10): 34.)
