本文主要介紹防浪涌電路中的元器件之TSS以及一些常用的電路。



1、概述:



防浪涌電路中的元器件主要有氣體放電管、壓敏電阻、TVS管、TSS管、保險管、熔斷器、空氣開關、還有電感、電阻、電容等。



本文我們來詳細分析TSS的工作原理。



TSS(Thyristor Surge Suppressors)，浪涌抑制晶閘管，或稱半導體放電管、固體放電管等。



是一種電壓開關型瞬態抑制二極管，采用半導體工藝制成的PNPN結四層結構。



其電路符號如下所示：

也有如下的電路符號：



它主要通過瞬間吸收和分散電路中的高能量瞬態過電壓，從而保護電路中的敏感組件。



TSS的類型眾多，主要包括二極管型、三極管型、硅控型等。



不同類型的TSS具有不同的電壓、電流以及響應時間特性。



如二極管型TSS具有快速響應時間，適合于處理高速信號線的保護。



而硅控型TSS則因其較大的電流承受能力，常用于電源線路的保護。

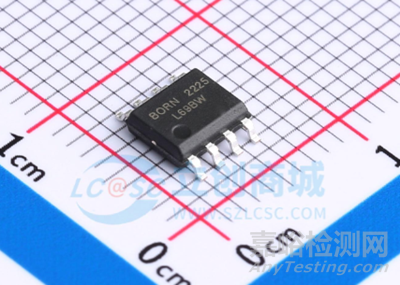

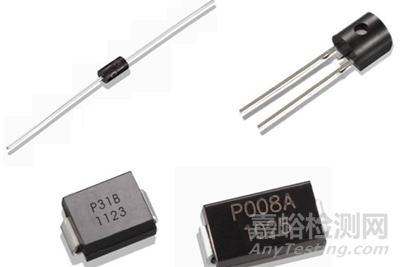

從圖上看出，TSS也有不同的封裝，有貼片式的SMA\SMB\SMD封裝、直插的TO封裝，還有芯片式的SOP封裝（一般用于專用接口），如下圖所示：

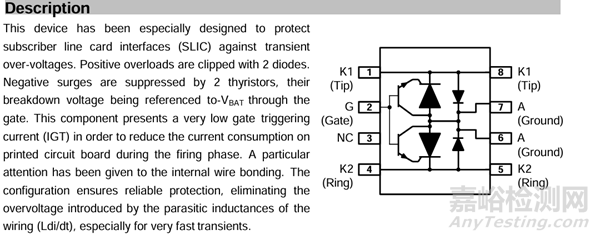

其內部結構如下：



TSS當感應雷、操作過電壓等出現異常過電壓時，迅速導通，形成低阻態，將過電壓導入地線，電壓鉗位到接近于0，保護后續電路。



TSS持續這種短路狀態，直到流過TSS的過電流降到臨界值以下后, TSS 才恢復開路狀態，不影響正常電路的工作。

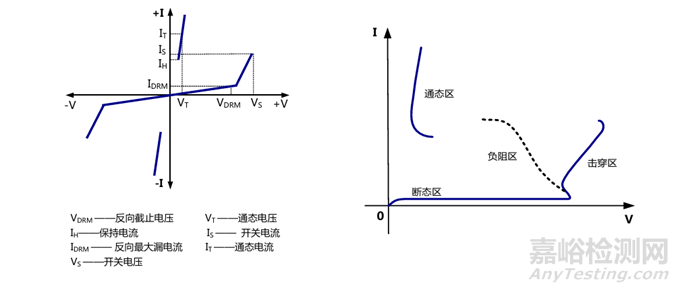

TSS的伏安特性和開關特性如下圖所示：



從圖中可以看出，TSS的開關特性包含四個區域：斷態區、擊穿區、負電阻區和通態區。



下面我們先來解釋一下這幾個區：



斷態區：



是電壓—電流特性的高電阻、低電流區。



該區域從原點延伸至擊穿起始點。



斷態電流是結反向電流和所有表面漏電流的綜合，在該區可施加反向截止電壓（VDRM）測量TSS的漏電流（IDRM）。



擊穿區：



擊穿區是電壓—電流特性的低電阻、高電壓區域。



該區域是從電壓—電流特性的高動態電阻的低電流部分開始變化，至顯著的低動態電阻區、電流劇增的區域。



最終當TSS電壓出現足以激活開通時，該區域終止。



負電阻區：



負電阻區表示從擊穿區開關點到通態狀態的軌跡。



該區域是一個動態狀態，TSS管正反饋隨時間而增加導致電流增加，這引起TSS兩端的電壓降低，直至達到通態狀態。



通態區：



通態區是電壓—電流特性的低電阻、高電流部分。



在通態狀態時，完全正反饋的晶閘管通過的電流產生最低電壓降。



剛好維持通態的最小電流定義為維持電流（IH），低于該電流會導致TSS關斷。



熟悉了TSS的四個區域，我們先來熟悉一下TSS伏安特性所涉及到的幾個電氣參數。

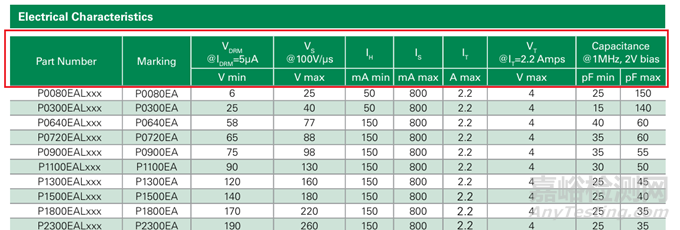

如下圖表為某品牌某系列的TSS電氣參數列表：



反向截止電壓（Peak Off-state Voltage）VDRM：也稱斷態重復峰值電壓，是TSS保持關斷的最大電壓。



也是斷態時刻施加的包含所有直流和重復性電壓分量的額定最高（峰值）瞬時電壓。



VDRM一般要大于信號正常工作電壓，小于被保護器件的最大極限電壓。

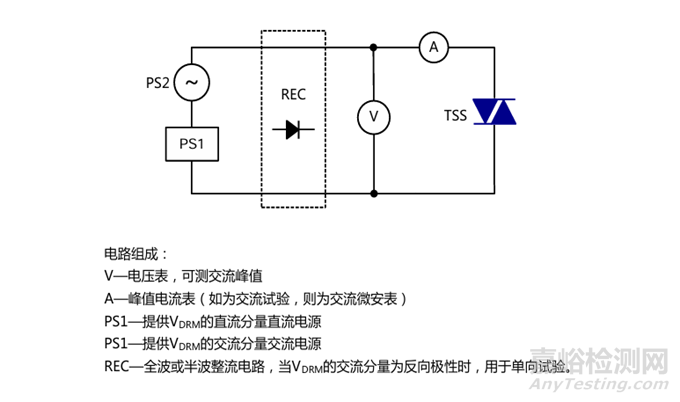

以下是VDRM的測試電路示意圖：



反向最大漏電流（Off-state current）IDRM：也稱斷態重復峰值電流，是指施加斷態重復峰值電壓VDRM產生的最大（峰值）斷態電流。



開關電壓（Switching Voltage）VS：器件轉換進入通態前，在擊穿區終點時器件兩端的瞬時電壓。



VS一般也要大于信號正常工作電壓，小于被保護器件的最大極限電壓。



該值有的是在100KV/s的條件下測得，有的是在100V/us的條件下測得。



另外，該值會隨著結溫的變化而變化，手冊中的VS一般是在25℃的溫度下測得。

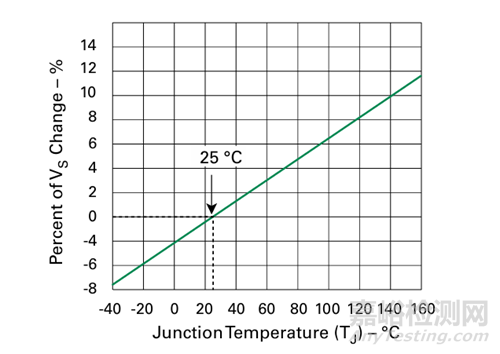

下面是VS的變化率隨結溫的變化曲線：



從圖上可以看出，TSS結溫越高，VS變大。



維持電流（Holding current）IH：維持晶閘管通態的最小陽極電流（最小主電流或最小晶閘管電流）。



開關電流（Switching current）IS：在開關電壓VS條件下流過器件的瞬時電流。



通態電流（On-state current）IT：在通態條件下，流過器件的電流。



IT一般要大于芯片正常工作電流。



通態電壓（On-state voltage）VT：在規定通態電流IT條件下器件兩端電壓。



VT一般小于被保護器件的最大極限電壓。



關斷電容（Off-state capacitance）CO/CJ：通常是在關斷條件下，特定頻率和電壓下（一般為1MHz@2VDC）測得到的TSS的結電容及其它雜散電容。

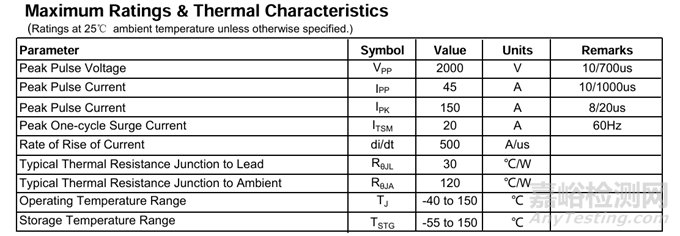

除了以上還有如以下圖表中的一些電氣參數：



以上典型的參數如：



峰值脈沖電壓（Peak Pulse Voltage）VPP：給定波形下TSS可通過的最大峰值脈沖電壓值。



VPP常采用10/700μs電壓波進行測量， 電壓值對應2kV，4kV，6kV等。



峰值脈沖電流（Peak Pulse Current）IPP ：給定波形下TSS可通過的最大峰值脈沖電流。



IPP還可采用8/20μs、 10/1000μs 等波形來測量，不同的波形IPP對應不同的數值。

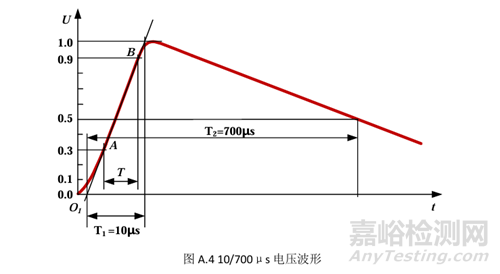

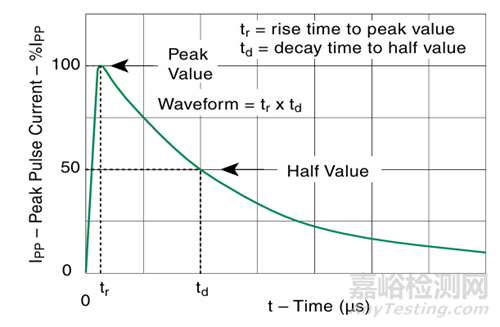

有以下常用沖擊電流波形：

以上波形在前面介紹其它抗浪涌器件中都已經描述過，此處不做贅述。

以上是對TSS基本參數和功能的概述，下面我們來分析TSS在使用上的注意事項。



2、TVS 使用時的注意事項：



TSS的工作原理與氣體放電管類似, 而與壓敏電阻和TVS不同?



有關氣體放電管、壓敏電阻和TVS的介紹，可以參考我前面的文章《EMC相關器件簡介——防浪涌電路中的元器件之氣體放電管》、《EMC相關器件簡介——防浪涌電路中的元器件之TVS》和《EMC相關器件簡介——防浪涌電路中的元器件之壓敏電阻》。



TSS 在響應時間? 結電容方面具有與TVS類似的特點, 易于制成表貼器件, 很適合在單板上使用?



TSS動作后, 將過電壓從擊穿電壓值附近下拉到接近0V的水平?



這時二極管的結壓降低, 所以常用于信號電平較高的線路 (如模擬用戶線? ADSL等) 保護時通流量比TVS 大, 保護效果也比TVS好?



TSS適合于信號電平較高的信號線路的保護?



在使用TSS時需要注意的一個問題是:



TSS在過電壓作用下被擊穿后, 當流過TSS的電流值下降到臨界值以下后, TSS才恢復開路狀態, 因此TSS在信號線路中使用時, 信號線路的常態電流應小于TSS的臨界恢復電流?



選型時還有以下一些事項要注意。



反向截止電壓（VDRM）:



TSS的反向截止電壓VDRM應大于被保護電路的最大工作電壓，否則TSS不僅會影響被保護電路的正常工作，還會影響TSS的使用壽命。



TSS的續流問題:



TSS是一種開關型過電壓保護器件，導通后電壓較低，不能單獨應用于較高的電源線保護。



常說的TSS會續流，是指TSS在導通后，如果被保護的線路電壓高于TSS的通態電壓，流過TSS的電流高于TSS的維持電流，TSS會一直處于導通狀態。



TSS長時間通過安培級別的大電流，會對電路造成損壞。



封裝形式：



根據電路設計布局選擇合適的封裝形式。



TSS器件封裝的大小從一定程度上可以反映器件的防護等級大小，一般封裝越大的器件耐沖擊電流的能力也越大，防護等級也越高，反之亦然。



封裝有貼片、插件和陣列式封裝。



結電容：



TSS結電容一般從幾十到一百多皮法，不建議用在高速電路中。



另外，TSS 的失效模式主要是短路? 但當通過的過電流太大時, 也可能造成TSS被炸裂而開路，使用時要特別注意?



3、舉例



TSS 較多應用于信號線路的防雷保護，廣泛應用于通信、安防、工業等電子產品的通信線保護。

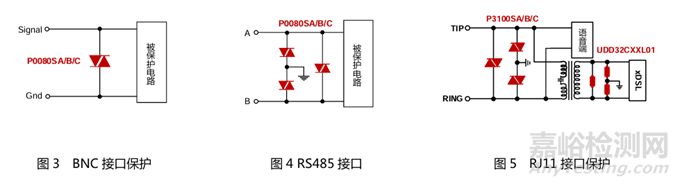

典型應用電路：

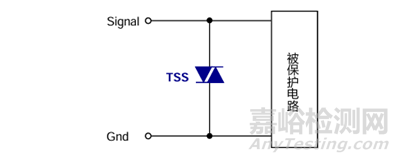

電路一：典型應用，BNC接口保護

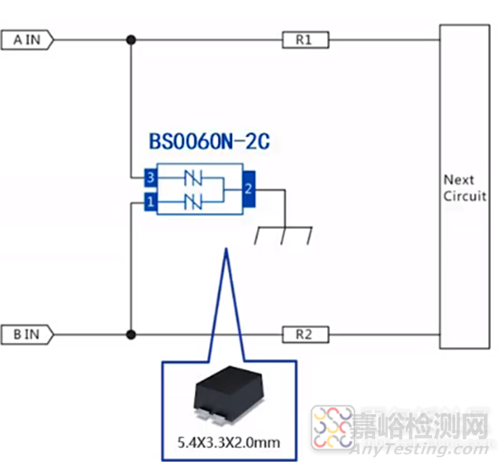

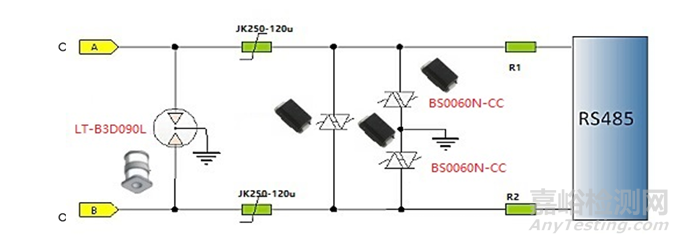

電路二：RS485接口電路

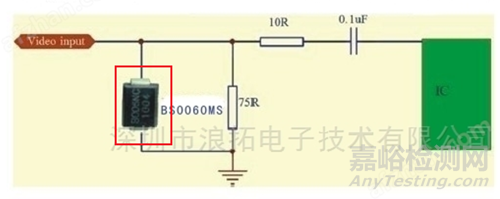

電路三：視頻接口防雷設計

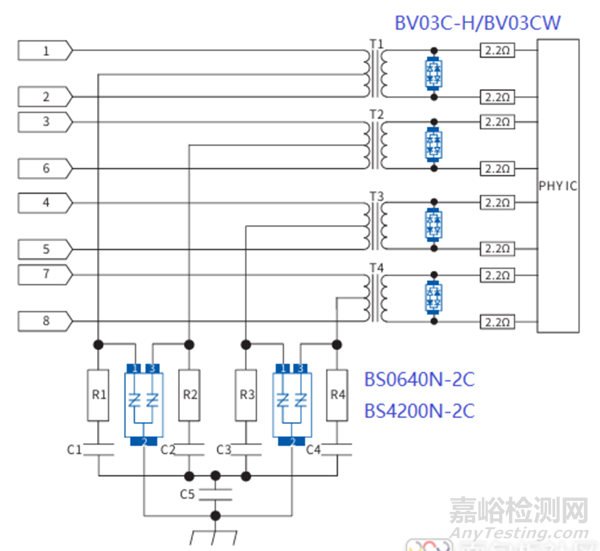

電路四：以太網接口防雷設計

電路五：CAN電路

電路五：其它電路
