(1)量子物理效應制約摩爾定律正常延續

最近半個多世紀信息技術的高速發展很大程度上可以歸因于摩爾定律的持續。摩爾定律是英特爾創始人之一的戈登·摩爾于1965年提出經驗規律，其指出集成電路上可以容納的晶體管數目在大約每經過18個月到24個月便會增加一倍，即處理器的性能大約每?jī)赡攴槐叮瑫r(shí)價格下降為之前的一半。

近幾十年來摩爾定律的延續帶來了算力的指數級增長、生產效率的極大提高以及人類生活形態的根本變化。但是，遵循摩爾定律的芯片技術發展不可永久持續。隨著半導體制程節點的持續演進，短溝道效應以及量子隧穿效應帶來的發熱、漏電等問題愈發嚴重，對縮微器件的性能產生由量到質的影響，追求經濟效能的摩爾定律日趨放緩，難以為繼。

目前集成電路行業已經進入到了后摩爾時代，為保障芯片性能的不斷提升，身處后摩爾時代需要進一步發展新理論和新技術來延續摩爾定律（More Moore）或超越摩爾定律（More than Moore）。

延續摩爾定律主要是指在晶體管結構優化和工藝微縮方向繼續挖掘，超越摩爾定律則是轉向探索系統級架構優化，新材料替換，制造方法和算法優化等。

摩爾定律繼續推進所帶來的經濟效益正在銳減。隨著先進工藝節點不斷演進，芯片的線寬不斷縮小，單顆芯片上可容納的晶體管數量也快速增加，單位面積性能得以相應提升。根據IBS報告，以80mm²面積的芯片裸片為例，在16nm工藝節點下，單顆裸片可容納的晶體管數量為21.12億個；在7nm工藝節點下，該晶體管數量可增長到69.68億個。單位面積下晶體管數量的快速上升促使晶體管的單位成本快速下降。

當芯片制程進一步接近1nm時，量子物理的影響將非常顯著，現有工藝制程會受到量子效應的極大影響，因此很難進一步往前推進。除此之外，新工藝制程也帶來了極其昂貴的研發成本。

（2）新型器件結構暫緩摩爾定律失效。

在45nm工藝制程之前摩爾定律基本可以正常延續，而到了45nm工藝節點時，過大的泄漏電流已經讓微縮難以為繼，因此英特爾采用了被稱為high-k的嶄新材料來制造晶體管閘極電介質，晶體管閘極的電極也采用了新的金屬材料組合。

而當工藝制程進一步演進到28nm以下時，傳統的平面晶體管結構完全不能支撐進一步器件微縮，2011年以后以FinFET為代表的新型器件結構全面崛起幫助了摩爾定律的延續。至此以后工藝制程的微縮變得更為困難，英特爾公司的制程也長期被卡在14nm附近導致處理器性能提升緩慢。即便是采用了FinFET技術也并沒有能夠?yàn)槟柖裳訅鄱嗑茫S著工藝制程進入了10nm以下，一些如GAAFET這樣的新的器件結構又將被應用到產業中。

（3）FinFET成為半導體器件主流選擇。

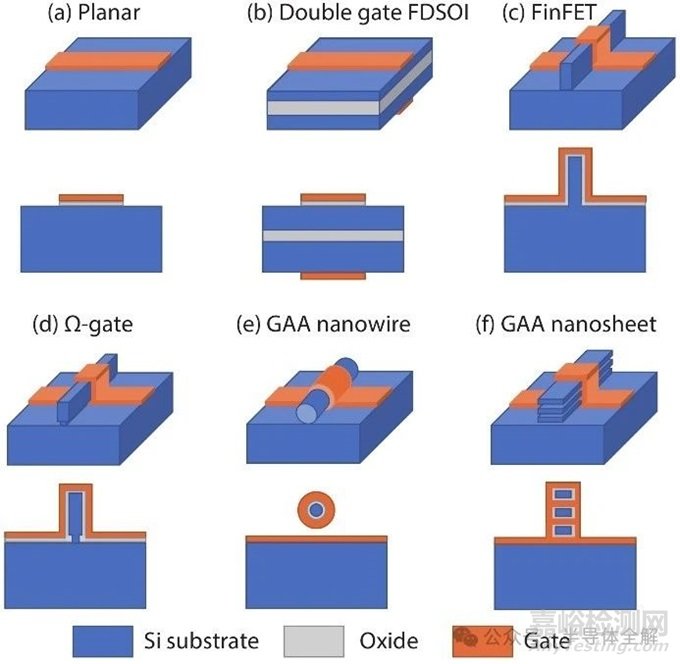

從1960年到2010年左右，基本的平面MOSFET（PlanarFET）結構基本保持不變，直到進一步增加晶體管密度和降低器件功耗變得不可能。加州大學伯克利分校的胡正明教授在1999年報道了平面晶體管的后繼者FinFET的發明，在三維結構的MOS晶體管與雙柵MOSFET結構的基礎上進一步提出了自對準的雙柵MOSFET結構，因?yàn)樵摼w管的形狀類似魚鰭，所以稱為FinFET晶體管（鰭式場效應晶體管）。

FinFET作為第一個3DMOSFET，將扁平而寬的晶體管結構變?yōu)楦叨木w管結構，其好處是在更小的面積內獲得更好的性能，可以類比為在擁擠的城市中多層建筑相對于單層建筑的優勢。

從結構來看，平面MOSFET只能在閘門的一側控制電路的接通與斷開，但是在FinFET架構中，閘門被設計成類似魚鰭的叉狀3D架構，可于電路的兩側控制電路的接通與斷開。這種叉狀3D架構不僅能改善電路控制和減少漏電流，同時讓晶體管的閘長大幅度縮減。英特爾在FinFET工藝上率先推進，于2011年推出商業化FinFET技術并應用到22nm制程工藝上，顯著提高性能的同時降低了功耗。之后臺積電、三星等全球各大廠商陸續跟進，在16/14nm節點中采用FinFET技術并取得了巨大成功，使得FinFET大放異彩。

GAAFET工藝接力FinFET實現更高效晶體管設計。從16/14nm開始，F(xiàn)inFET已經成為半導體器件的主流選擇，成功推動了數代半導體工藝的發展，不過FinFET工藝的物理極限是7nm制程。到了7nm節點后即使是FinFET也不足以在保證性能的同時抑制漏電，但是在極紫外（EUV）光刻機以及砷化銦鎵的助力下，F(xiàn)inFET得以在7nm以下的更先進制程中使用。到了5nm節點后，雖然已經使用上了EUV光刻技術，但是基于FinFET結構進行的芯片尺寸縮小也出現了諸多問題，變得更加困難。鰭片距離太近、漏電重新出現，再加上其不斷拉高的深度和寬度之比將使得鰭片難以在本身材料內部應力的作用下維持直立形態，以及物理材料的極限都讓3DFinFET晶體管難以為繼。FinFET走向極限時，延續半導體技術經典摩爾定律的新興技術GAAFET問世，其中環柵(GAA)是一種新的3D薄體CMOS結構。GAAFET工藝圍繞通道的四個側面設計，以確保減少功率的泄漏，進一步改善對通道的控制。

此外，GAAFET工藝還能夠?qū)崿F(xiàn)更高效的晶體管設計，擁有更小的整體制程尺寸，大大提升了芯片的每瓦性能。

GAAFET有兩種結構：使用納米線（Nanowire）作為電子晶體管鰭片的常見GAAFET；與以納米片（Nanosheet）形式出現的較厚鰭片的多橋通道場效應管MBCFET，這兩種方式都可以實現3nm工藝節點。從GAAFET到MBCFET，可以視為從二維到三維的拓展，能夠有效改進電路控制，降低漏電率。

CFET有望助力突破1nm工藝節點。為了進一步加強靜電控制能力，CFET（Complementary FET，互補場效應晶體管）也隨即誕生，這是一種新型三維結構晶體管工藝，它在GAAFET工藝基礎上改進得到。

CFET一般采用Nanosheet結構，將一個p型NanosheetFET疊加在一個n型Nanosheet FET之上實現工藝單元集成，減少單個工藝單元的面積占用，形成三維晶體管。CFET在4T（Track）軌道單元設計中優于叉片晶體管，使其成為1nm以下邏輯技術節點中極具吸引力的器件架構。

但值得說明的是CFET的標準單元(standard cell)設計要求從全局考慮以克服堆疊結構帶來的高度限制，以便實現對晶體管性能最大化增益。

FinFET、GAA、CFET等工藝從晶體管結構優化方向有效延續了摩爾定律，但這些新型器件的結構導致工藝復雜，各大廠商實現的技術路線也各不相同。例如同樣是7nm制程的，臺積電和三星的采取的技術路線區別很大。目前摩爾定律的延續已經變得十分困難，大量新技術新工藝以及新結構的采用使得芯片制造成本成倍增加。為維持晶體管密度持續增加，每革新一代制程需要大量的技術和工藝創新，因而經濟成本很難攤薄。此外隨著晶體管的不斷微縮，晶體管的缺陷問題也在不斷增加，當前晶體管的加工無論是多重曝光還是浸潤式光刻均是在追求極致的微縮，會大幅提升工藝一致性和準確性控制的難度，因此出現工藝誤差甚至加工缺陷的情況愈發嚴重，最終導致芯片成品率低、器件故障率高，加工出來的合格產品價格居高不下，這也使得產業界需要在器件工藝之外探索更多樣性的功能實現方法來超越摩爾定律。
