英特爾、臺積電和三星目前正在將其工藝推進至 1.8nm（18A）和 1.6nm（16A），采用全柵極晶體管（英特爾稱之為 RibbonFET），并進一步推進至 14A 節點。對于更遠的工藝，imec 一直在研究工藝路線圖上下一代互補場效應晶體管 (CFET) 堆疊晶體管。下一步是標準單元，將 CFET 與布線相結合。
本周，imec 將在 2024 年 IEEE 國際電子設備會議 (IEDM) 上展示其 CFET 標準單元。標準單元包含兩行 CFET，中間有一個共享信號布線墻。根據 imec 的設計技術協同優化 (DTCO) 研究，這種雙行 CFET 架構的主要優勢是簡化了工藝，并顯著減少了邏輯和 SRAM 單元面積。與傳統的單行 CFET相比，新架構允許將標準單元高度從 4T 降低到 3.5T 。
imec 還在 IEDM 上展示了這種雙排 CFET 架構的一個關鍵構建模塊：一個功能性單片 CFET，其背面直接接觸底部 pMOS 器件的源極/漏極，早在 6 月份他就對此進行了描述。該器件采用 EUV 背面圖案化構建，可確保背面電源和信號布線密集，以及由正面、背面接觸和后續背面金屬層創建的源極/漏極之間緊密覆蓋（<3nm 精度）。半導體行業在制造單片 CFET 器件方面取得了長足的進步，這些器件有望在邏輯技術路線圖中取代全柵納米片 (NSH)。n 和 pFET 器件的堆疊與用于電力傳輸和信號布線的背面技術相結合，有望在功率、性能和面積 (PPA) 方面帶來優勢。
然而，在電路層面，仍有多種選擇可以將 CFET 集成到標準單元中，以維持或增強預期的 PPA 優勢。尤其具有挑戰性的是中線 (MOL) 連接，即將源極/漏極和柵極觸點連接到第一條金屬線（背面和正面）的互連，并確保電源和信號的頂部到底部連接。

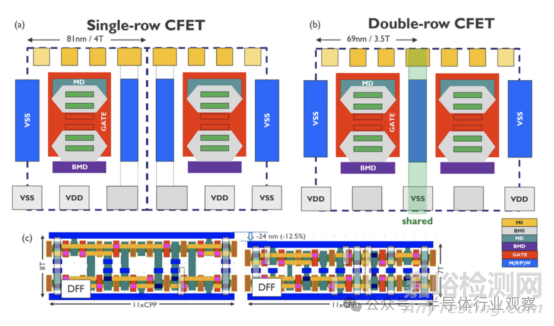

(a) 單行 CFET 和 (b) 雙行 CFET 的概念表示。觸發器 (D 型觸發器或 DFF) 的布局顯示，從單行過渡到雙行 CFET 時，單元高度和面積減少了 24nm（或 12.5%）
從 DTCO 的一項比較標準單元架構的研究中，imec 表明雙排 CFET 在 A7 邏輯節點的可制造性和面積效率之間實現了最優平衡。這種新架構從基單元開始，其中 CFET 的一側針對電源連接進行了優化 - 包括一條電源軌 (VSS)，用于將電源從背面輸送到頂部器件，以及為底部器件提供直接背面連接。另一側針對信號連接進行了優化，通過提供中間布線壁 (MRW) 來實現從上到下的連接。然后通過鏡像兩個基單元形成雙排 CFET 標準單元（具有兩排堆疊器件），這兩個基單元共享相同的 MRW 以實現信號連接。
“我們的 DTCO 研究表明，每 3.7 個 FET 共享一個 MRW 足以構建邏輯和 SRAM 單元。與‘傳統’單行 CFET 相比，這使我們能夠?qū)?biāo)準單元高度從 4T 進一步降低到 3.5T。這意味著 SRAM 單元的面積顯著減少 15%”，imec DTCO 項目總監 Geert Hellings 說道。
“與采用 A14 NSH 技術構建的 SRAM 相比，基于雙行 CFET 的 SRAM 可使面積縮小 40% 以上，為 SRAM 提供了進一步的擴展路徑。”
雙排 CFET 還簡化了工藝，因為兩排 CFET 器件之間共用一個 MRW 溝槽。這樣就無需額外的高縱橫比通孔來連接頂部和底部器件（如果需要），從而降低了 MOL 工藝的復雜性和成本。
Hellings 表示：“自 7nm 技術節點以來，除了傳統的設備縮放之外，通過 DTCO 進行的標準單元優化還提供了越來越大的節點到節點密度增加份額。”
“對于我們對 CFET 架構的 DTCO 研究，我們從未來 CFET 工廠設想的工藝能力開始，以確保與行業相關的工藝流程。此外，我們通過在 imec 的 300 毫米潔凈室中進行的技術概念驗證來驗證我們的虛擬工廠概念。虛擬工廠和實際試驗線活動的結合是推進我們路線圖的關鍵一步。”
除了imec之外，我們也看到了英特爾的分享的新進展。
英特爾的三大突破
今天，英特爾代工技術研究團隊宣布了利用超硅材料（ beyond-silicon materials）、芯片互連和封裝技術等技術在二維晶體管技術方面取得的技術突破。該公司將在 2024 年 IEEE 國際電子設備會議 (IEDM) 上發表七篇自己的論文以及與 imec 等行業合作伙伴合作的兩篇論文，以展示其研究成果。
英特爾披露的信息包括一項新研究，該研究提高了全柵 (GAA) 晶體管的規模和性能，包括使用硅和使用超硅材料的原子級厚度 2D 晶體管。英特爾還概述了其減法釕技術，該技術可提高互連性能和可擴展性，最終實現晶體管之間更小的連線，以及一項芯片封裝突破，可將芯片到芯片的組裝吞吐量提高 100 倍。
英特爾技術研究團隊是英特爾代工廠的一部分，過去 50 年來，該團隊一直被稱為組件研究團隊。該團隊致力于開發近期商業化的產品，而不是英特爾實驗室的長遠計劃。技術研究團隊以為英特爾的許多基礎技術鋪平道路而聞名，最新的創新技術（如 PowerVia 背面供電和 RibbonFET 柵極環繞架構）均源自該團隊。
互連擴展取得突破

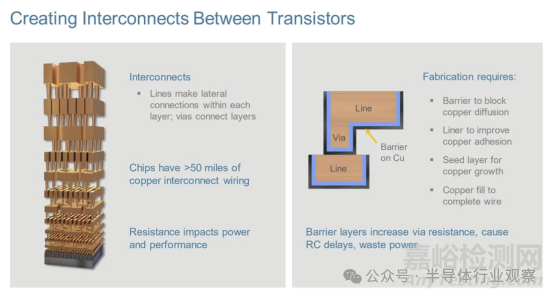

隨著晶體管變得越來越小，連接它們的導線（互連線）也必須變得越來越小。銅是數十億納米級導線的首選材料，這些導線在芯片內部復雜的 3D 網格中傳輸電力和數據。事實上，現代芯片內部的互連線長達 50 英里。然而，縮小這些微觀導線的能力正在逐漸減弱，而且大多數替代方案不適合大批量生產。這是邁向更小工藝節點的關鍵障礙。
與您在家中用于電器的標準銅線非常相似，在晶體管之間傳輸電子的電線需要絕緣覆蓋層，以防止電子進入不該去的地方，但這會導致電線收縮的問題。
由于銅鑲嵌工藝的要求，縮小處理器中的互連線非常困難，銅鑲嵌工藝是一種用于制造互連線的添加工藝。首先，創建一個溝槽，然后在溝槽中沉積一個用作絕緣體的屏障。然后在屏障頂部放置一個種子層，以便進行銅電鍍；然后，在頂部沉積銅。然后拋光掉頂部多余的材料。

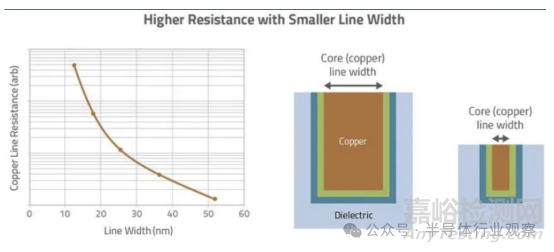

如上圖所示，減少銅的用量有助于使導線變細，但同時也會降低銅（本體）與阻擋層和種子層的比例，因此隨著導線的縮小，電阻率會呈指數級增加。這意味著導線承載的電流會減少，從而降低設備速度（以及其他影響）并影響電容。

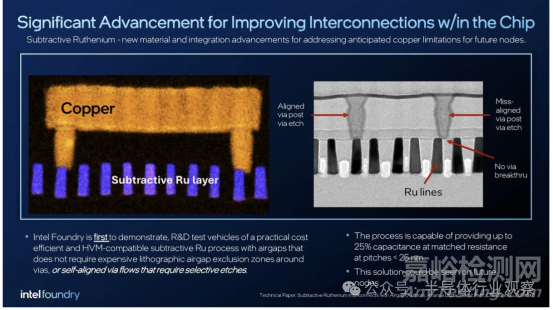

英特爾技術研究團隊開發了一種適合大批量生產的工藝，該工藝使用釕代替銅，并使用氣隙（air gaps）代替屏障（barriers），后者是英特爾在 14nm 工藝節點中引入的一項技術。沒錯，不是使用物理絕緣屏障來讓電子移動到正確的位置，而是使用空氣作為絕緣體（空氣的介電常數約為 1.0），這也大大提高了電容（英特爾聲稱 14nm 的電容提高了 17%）。
英特爾尚未透露其減法釕（Subtractive Ruthenium）工藝的詳細細節，但一般來說，該工藝的實現方式是沉積釕，使用光刻膠圖案定義所需的互連形狀，然后蝕刻掉暴露的材料以留下圖案化的互連。我們肯定會在演示過程中了解更多細節。
英特爾表示，其帶有氣隙的減法釕工藝可在 25 納米以下間距（互連線之間的中心到中心距離）下提供高達 25% 的電容和匹配電阻。英特爾表示，其研究團隊“首次在研發測試工具中展示了一種實用、經濟高效且適合大批量制造的帶有氣隙的減法釕集成工藝，該工藝不需要在通孔周圍設置昂貴的光刻氣隙禁區，也不需要需要選擇性蝕刻的自對準通孔流程。”
英特爾計劃首先將這種技術用于間距最小的最關鍵層，而標準銅技術將用于不太敏感的上層。當然，這也有利于其 PowerVia 背面供電。最終，這些較小的導線將能夠連接到較小的晶體管，英特爾表示，這項技術可能會在未來的英特爾代工廠節點中使用。
環柵（GAA）晶體管的突破
英特爾的 RibbonFET 是 FinFET 問世 13 年以來英特爾的首款新型晶體管設計。它是英特爾首款全柵 (GAA) 晶體管，首次亮相時采用 20A 和 18A 節點。它采用堆疊的納米片，完全被柵極包圍，而不是像 FinFET 那樣三面包圍鰭片。
現在，挑戰在于進一步縮小 GAA 設計，英特爾正在通過標準硅設計和使用新的 2D 材料來解決這一問題。借助標準硅，英特爾的晶體管披露顯示增強的全柵極 RibbonFET CMOS 縮放，柵極長度為 6nm，納米帶/納米片厚度為 1.7nm，同時提供改進的短通道效應和更高的性能。

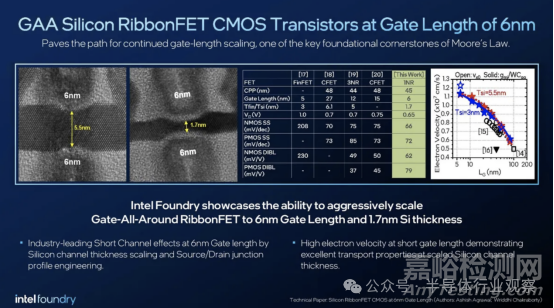

在第一面，右側的柵極長度與電子速度圖顯示了令人印象深刻的曲線?；脽羝虚g的表格顯示了與現有晶體管技術的比較，其中納米帶的 Tfin/Tsi（鰭片厚度/納米帶厚度）幾乎是 FinFET 中使用的鰭片厚度的兩倍。
最大的問題是，硅之后是什么？在 CFET 晶體管問世之后，GAA 的下一步是將 NMOS 和 PMOS 晶體管中使用的材料改為 2D 材料（厚度只有幾個原子）。第二張幻燈片概述了英特爾使用原子厚度的過渡金屬二硫化物 (TMD) 材料取得的進展，人們普遍認為，TMD 材料是硅之后使用的材料。
英特爾使用鉬基材料制造了柵極長度為 30nm 的 2D 全柵極 NMOS 和 PMOS 晶體管。英特爾聲稱，這一努力實現了“同類最佳的 NMOS 驅動電流”，比第二好的已發布結果提高了 2 倍。右側圖表顯示，該研究工具的表現優于其他類似的 TMD 探索性研究。

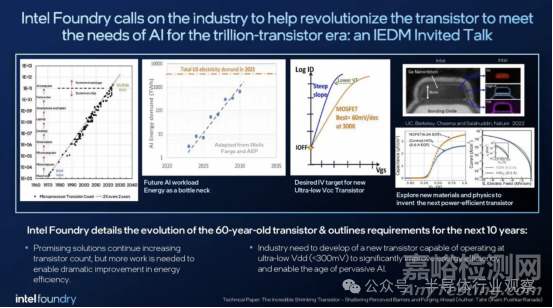

英特爾的晶體管專題還回顧了過去 60 年的晶體管技術，并呼吁業界采取行動，開發在低于 300mV 的超低 Vdd（電源電壓）下工作的晶體管，這比今天的 1V 范圍大幅降低。這是 2030 年代和 2040 年代的延伸目標。

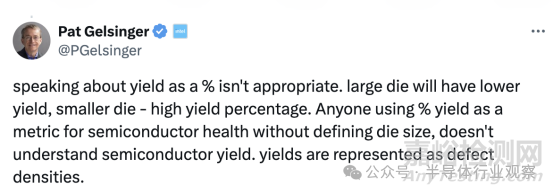

值得一提的是，最近有一個關于Intel 18A工藝良率僅有10%的傳言。對此，英特爾的前CEO Pat Gelsinger回應道：“將良率說成 % 是不合適的。大晶粒的良率較低，小晶粒的晶粒良率高。任何使用良率百分比作為半導體健康狀況的指標而不定義芯片尺寸的人，都不了解半導體良率。良率以缺陷密度表示。”
先進封裝的突破
英特爾的新選擇層轉移 (SLT：Selective Layer Transfer) 技術能夠以極高的速度將整個芯片晶圓連接到另一個晶圓上 — 英特爾表示，SLT 可將芯片到芯片組裝過程的吞吐量提高 100 倍。借助 SLT，可以一次性將整個充滿芯片的晶圓連接到底層晶圓，并且可以選擇單個芯片進行鍵合，而其他芯片則可以排除。該技術使用無機紅外激光脫鍵合。
英特爾還指出，SLT“使超薄芯片具有更好的靈活性，與傳統的芯片到晶圓鍵合相比，可以實現更小的芯片尺寸和更高的縱橫比。”英特爾對這項新技術的描述并不完全清楚，所以我們希望從演示中了解更多信息。這似乎將成為使用重組晶圓的方法的絕佳替代方案。

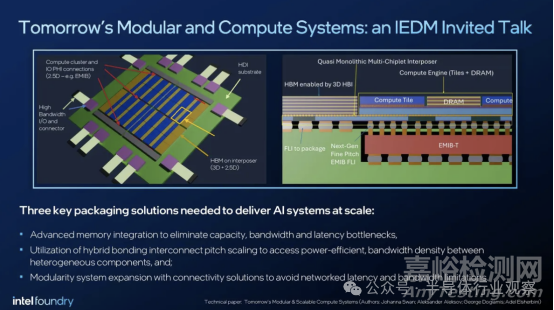

英特爾還將受邀在 IEDM 上就未來的封裝解決方案發表演講。上面的幻燈片展示了 EMIB-T，此前從未披露過。提醒一下， EMIB 是英特爾的嵌入式多芯片互連橋，是 一種將芯片連接在一起的低延遲、低功耗和高帶寬互連。
英特爾透露，EMIB-T 代表 EMIB-TSV。此變體標志著首個使用 TSV 通過橋接器發送信號（而不是將信號繞過橋接器）的 EMIB 實現。
