關于尺寸標注的問題，很多新入行的技術人員，拿著一張圖紙想要標注尺寸，卻不知道如何下手，特別是面對復雜的零件，更是如此，如何表達才能讓圖紙完美無缺，每一位工程師標注圖紙的風格都不一樣，但是有沒有大眾化的方法，或者適合新手的方法呢？

機械實際中產品零部件尺寸的標注關系到相關人員的讀圖方便性，也關系著產品加工的方便性，對于一些簡單的零件圖紙標注大家應該都沒有問題，但是相對負責的零件尺寸標注時經常容易出現漏標，錯標等問題；

一般來說，圖紙沒有完美無缺，任何人做出的任何形式的圖紙，總能挑出這樣那樣的毛病，甚至于即使你認為沒問題的圖紙，在領導審核時也非讓你修改一些無傷大雅的問題或者你認為正確但又不得不按領導的意思進行修改的情況。對于圖紙，一般來說，信息越多，其中的冗余也就越多，多到了一定程度還會影響信息交流。

一、合理標注尺寸的原則

1、 重要的尺寸應直接注出

2、 避免標注成封閉尺寸鏈

3、 應考慮到測量方便

4、 應符合加工順序

5、 考慮加工方法

6、 零件上常見孔的尺寸注法

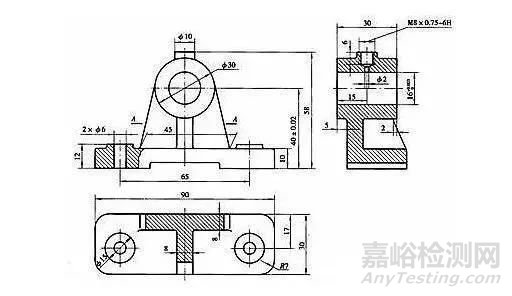

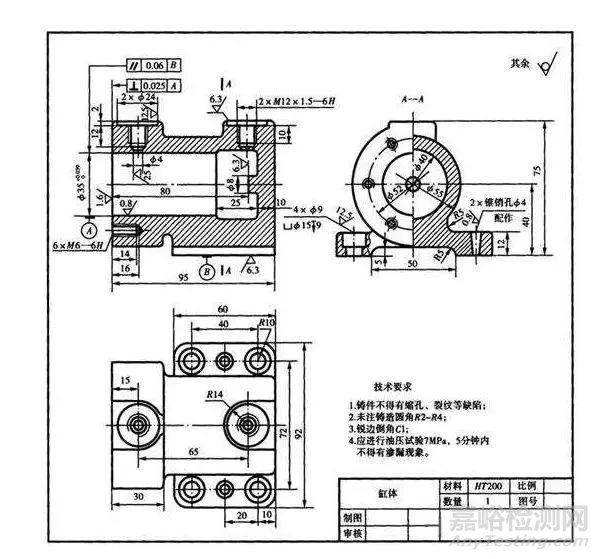

二、復雜零件尺寸標注的原則

《先整體后局部，從左到右，從上到下，先定位后定形》

按以下三個順序?qū)Ξa(chǎn)品零件尺寸進行標注：

1、 零件外形尺寸標注(整體尺寸)

標注產品外形尺寸，及長、寬、高三3個方向的最大尺寸；

2、 零件局部尺寸標注（局部尺寸）

一個局部一個局部進行標注，按從左到右，從上到下順序，避免遺漏或重復；

3、 局部尺寸標注原則（先定位、后定形）

先標注局部特征的定位尺寸，及位置尺寸，確定局部特征的相對位置；再標注局部形狀尺寸，即長、寬、角度等尺寸，確定局部特征的形狀和大??；

另外注意標住定位尺寸必須選定尺寸基準，長寬高三個方向尺寸，每個方向至少有一個基準，通常以物體的底面、端面、對稱面、軸線為基準。記住這個規則，再復雜的產品零件尺寸標注也不會無從下手了。
