管道結構作為工業運輸?shù)闹匾M成部分，廣泛應用于石油、化工以及核能等領域。在運行周期中，受運輸介質、外界環境等因素影響，管道容易發生腐蝕、變形甚至破裂等現象，導致管道泄漏、環境污染甚至人員傷亡等嚴重事故。因此，及時、準確地檢測管道損傷具有重要意義，不僅可以預防事故，還能延長管道的使用壽命，獲得更顯著的經濟和社會效益。



無損檢測技術在不損壞檢測部件及其使用功能的同時能夠有效檢測損傷，已廣泛應用于工業管道的檢測中。



無損檢測技術主要包括超聲檢測、渦流檢測、射線檢測、漏磁檢測和磁粉檢測等。渦流檢測速度快且自動化程度高，但僅限于導電材料的表面檢測，無法精確檢測厚壁鋼管；磁粉檢測靈敏度高、操作簡便，但僅適用于磁性材料的表面缺陷檢測；射線檢測精度高，可檢測整體缺陷，但輻射對人體有害且成本較高；超聲檢測更適合局部缺陷的精確檢測，而無法進行長距離部件檢測?，F(xiàn)有方法的局限性凸顯了對高效、精準損傷檢測技術的需求。



超聲導波能夠沿著管道壁長距離傳播，其聲場可以覆蓋整個部件的壁厚，具有低衰減和高穿透等特性，能夠有效檢測部件表面和內部缺陷，顯著提高檢測效率。考慮到油氣管道損傷檢測的重要意義和目前損傷檢測技術的多樣性，以及基于超聲導波的管道損傷檢測研究的綜合評述有限，下面針對超聲導波在管道損傷檢測中的研究應用進行綜述。



超聲導波及其檢測技術原理



超聲引導波（UGW）是一種能夠在特定幾何結構（如管道、板材或軌道）中傳播的特殊超聲波，被廣泛應用于檢測部件內部缺陷。



在彈性介質中，超聲波（包括超聲引導波）在遇到不同介質或部件結構變化時會發生反射、折射和模式轉換。而在復雜的檢測結構中，如多層材料或曲面管道，超聲波在經歷多次反射或折射后，信號的處理和表征更加復雜，且會產生超聲引導波，其通常被稱為蘭姆（Lamb）波。



超聲導波的頻散與多模態



頻散和多模態是管道中波傳播的兩個關鍵特征，主要受到波導中導波頻率等相關傳播特性的影響。

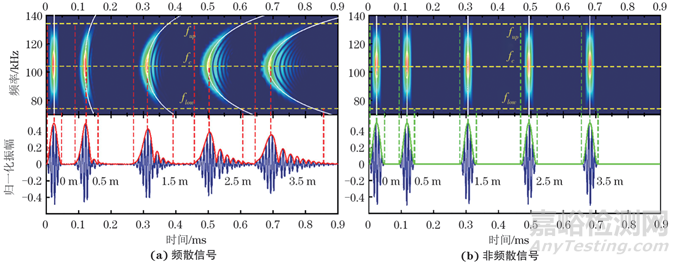

在頻域中，頻散會導致不同頻率分量的相位偏離，使得具有相同初始相位的頻率分量在波導中傳播時發生展寬，進而降低頻率分辨率；在時域中，頻散會引起信號展寬和波形的變化，從而降低空間分辨率，且頻率分量的相速度變化會導致波形失真，頻域和時域中的頻散信號與非頻散信號的傳播示意如圖1所示。



圖1 頻域和時域中的頻散信號與非頻散信號的傳播示意



通過利用多模波導的傳播和這些缺陷的反射，可以有效檢測非軸對稱缺陷。



通常情況下，采用解析或半解析有限元方法求解復雜結構的頻散曲線，例如余旭東等通過半解析有限元方法的計算框架，實現了對周向?qū)Рl散關系的精確求解，頻散曲線如圖2所示，該方法對波導結構的橫截面進行有限元離散，在波傳播方向采用解析描述，從而將三維問題轉化為二維求解，能夠準確計算具有任意材料屬性、層數和環向截面形狀的復合圓管中的導波頻散關系，適用于復雜結構的無損檢測和材料表征。

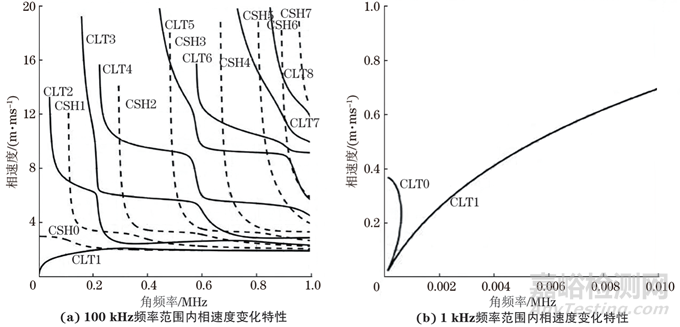

圖2 周向?qū)Рǖ南嗨俣阮l散曲線：CLT為周向蘭姆類（厚度）模態波，CHS為周向水平剪切模態波，其中導波數字代表模態波的階數



導波的頻散效應和多模態行為會顯著增加回波信號的處理難度，但是不同模態和高階模態簇的導波對不同的管道缺陷具有不同的敏感度。因此，多模態激勵也為檢測各種類型的管道缺陷提供了更多的應對策略。



超聲導波的激勵與接收



近年來，導波激勵的研究主要集中在目標模態的激發等方面，目的是減少多模態帶來的信號處理復雜性并提高缺陷的檢測精度。



特定導波模態如L(0,1)和L(0,2)縱向模態對周向裂縫較為敏感，而T(0,1)模態則對軸向裂縫檢測效果更佳。

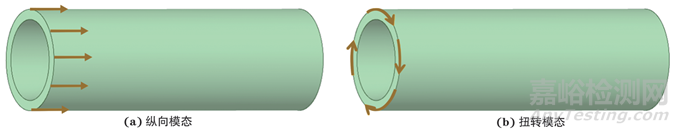

空心圓柱體縱向模態和扭轉模態的激勵示意如圖3所示。每個導波模態都有固有的截止頻率，這是其能夠存在的最低頻率。通過選擇低于高階模態截止頻率的激勵頻率，可以有效地實現低階模態的獨占激勵，從而避免高階模態的干擾和信號復雜性。



圖3 空心圓柱體縱向模態和扭轉模態激勵示意



管道檢測中常用的導波激發和接收方法包括：脈沖回波法、一發一收法、壓電換能陣列以及激光激發與干涉接收法。



在脈沖回波法中，同一個換能器或換能器陣列既用于激發導波，也用于接收反射回的導波信號，因依賴波的反射來確定缺陷信息，故脈沖回波法適用于識別距離激發點較近的缺陷。

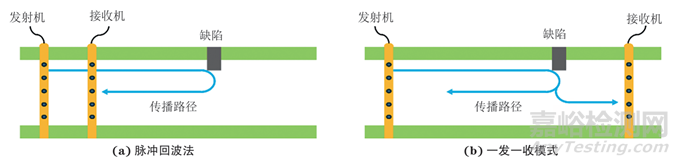

而在一發一收模式中，一個換能器或換能器組用于激發導波，另一個換能器或換能器組用于接收，一發一收模式可以提供缺陷的更多信息，并且能夠檢測長距離管道中的缺陷。脈沖回波法和一發一收模式的原理示意如圖4所示。



圖4 脈沖回波法和一發一收模式原理示意



導波激勵與接收方法的選擇取決于多種因素，例如檢測距離、缺陷類型、環境條件以及設備和成本。為了實現導波單模態激發，研究人員利用換能器陣列選擇性激發。



超聲導波的衰減



超聲波的檢測范圍受到各種衰減因素的限制，包括能量的擴散和吸收。在彈性介質中，波前頻散是較為普遍的現象；但在黏彈性介質中，其不僅表現出波前頻散，還伴隨著能量吸收行為。

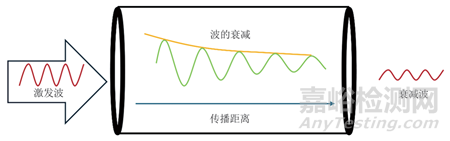

導波的衰減主要包括擴散衰減、散射衰減和吸收衰減，如圖5所示。在無損檢測中，可根據衰減與材料缺陷程度的線性效應，使用信噪比衡量信號的衰減。



圖5 導波衰減示意



此外，研究還表明管道埋地環境以及埋地材料對導波衰減的影響非常顯著，黏土環境中導波能量的衰減遠高于沙土環境中。



超聲導波檢測原理和技術特點

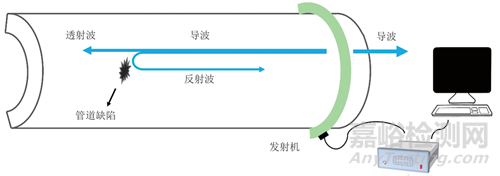

超聲導波檢測技術主要通過激發低頻超聲導波在檢測部件內散射，從而捕捉部件內的缺陷以檢測部件損傷。管道超聲導波無損檢測技術的原理示意如圖6所示。



圖6 管道超聲導波檢測技術原理示意



超聲導波檢測技術在各種材料的損傷檢測中應用廣泛，其檢測信號中幾乎包含了結構中的所有信息。與其他檢測技術相比，其主要有以下優勢：



全面檢測。可在整個構件中的任意位置進行單點激勵，誘導顆粒振動，實現對被測構件的全面覆蓋檢測。



長距離檢測。針對材料屬性，選擇合適的導波模態，能夠減小導波衰減。更小的衰減意味著導波能夠在材料中傳播的距離更遠，從而能夠在不移動設備的情況下實現長距離檢測。



缺陷適應性強。超聲導波具有多模態特性，適用于檢測各種不同類型的缺陷。通過控制導波的模態和頻率可以對不同類型的缺陷進行檢測，提高檢測精度的同時還能獲取多維度的檢測信息。



檢測效率高。超聲導波檢測技術成本相對較低，在特定位置安裝換能器即可進行檢測，方便且易操作。



超聲導波換能器的研究進展

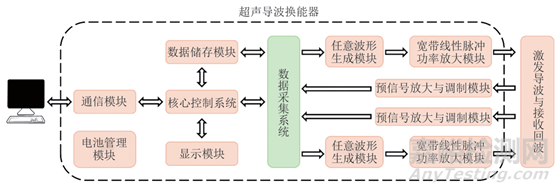

管道超聲導波檢測系統主要包括換能器及其陣列、硬件系統和軟件系統，其結構框架示意如圖7所示。



圖7 超聲導波檢測系統結構框架示意



在超聲導波檢測過程中，導波的頻散和多模態特性使得導波模態轉換、波形變寬以及信噪比降低等問題普遍存在，因此，精確選擇激發和接收導波的換能器具有重要作用。



根據其傳導機理，換能器主要分為壓電換能器、磁致伸縮換能器、電磁聲換能器和激光換能器。



壓電換能器

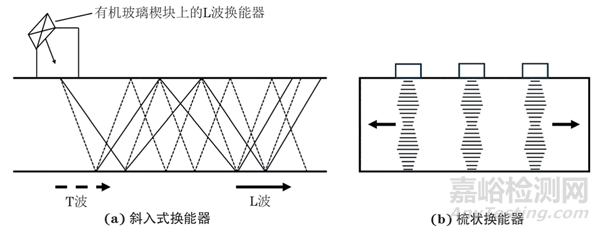

激勵導波的兩種傳統壓電換能器包括斜入式換能器和梳狀換能器，其發射原理如圖8所示。



圖8 斜入式換能器和梳狀換能器導波發射原理示意



斜入式換能器通過有機玻璃楔塊來激勵導波，其中楔塊使得L波以一定角度入射到板結構中。梳狀換能器由一系列排列成梳齒狀的壓電元件組成，能夠產生相位同步的導波。



目前常用的壓電換能器包括鋯鈦酸鉛（PZT）換能器和聚偏氟乙烯薄膜（PVDF）換能器。



PZT換能器利用壓電陶瓷材料的逆壓電效應產生高頻振動，從而激勵超聲導波。PZT的研究主要集中在開發特定導波模態激發的換能器和研究耦合層的影響等方面。



PZT換能器的溫度敏感性和電極連接的可靠性問題是目前研究中面臨的挑戰。PZT材料對溫度變化較為敏感，因此需要在一定溫度范圍內工作。此外，在高頻、高壓應用環境中，PZT材料與電極連接的質量和耐久性限制了換能器的可靠性和使用壽命。

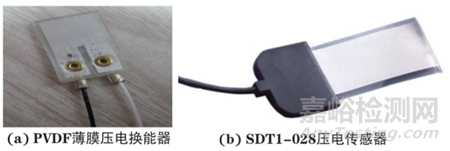

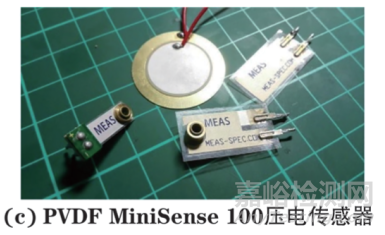

PVDF換能器主要通過聚偏氟乙烯材料的壓電效應進行能量轉換來激勵導波。PVDF材料具有很高的柔性，可以彎曲和變形，可應用在曲線或復雜形狀的結構中，因此該材料可靈活定制電極以適應不同的結構形狀。3種PVDF換能器的實物如圖9所示。



圖9 PVDF換能器實物



磁致伸縮換能器



磁致伸縮換能器通過磁致伸縮效應生成導波信號，通常由磁致伸縮材料芯、勵磁線圈和感應線圈組成。



當交變電流通過勵磁線圈時，產生的磁場使磁致伸縮材料內部磁疇重新排列，材料發生周期性形變，從而產生超聲導波。



磁致伸縮換能器具有高靈敏度、寬頻帶、非接觸式操作以及高效率等優勢，在管道無損檢測中應用廣泛。



電磁聲換能器

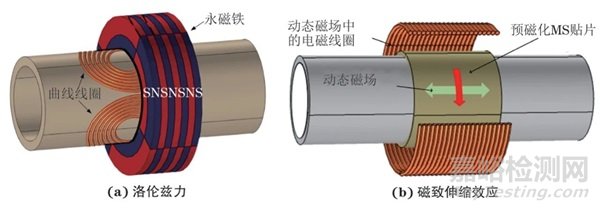

電磁聲換能器（EMAT）的工作原理主要是通過洛倫茲力和磁致伸縮效應激發和接收超聲導波，如圖10所示。



圖10 基于洛倫茲力和磁致伸縮效應的電磁聲換能器結構示意



基于洛倫茲力的EMAT利用動態電流在固體中感應渦流，并與偏置磁場相互作用，從而激發彈性波，因此僅適用于導電材料。



而基于磁致伸縮效應的EMAT通過壓磁效應激發導波，適用于鐵磁性材料或貼有高磁致伸縮貼片的試件。通過設計換能器內的線圈和磁體參數，能夠優化換能器并產生多種模式的導波以及復雜波型。



基于洛倫茲力的換能器導波激發原理決定了該裝置能夠完成非接觸式操作，利于其為在高溫或均勻移動的工況環境下工作，更值得注意的是，高溫環境會影響永磁鐵和線圈的性能，因此需要在裝置中設計冷卻系統。



而基于磁致伸縮效應用于管道結構中激勵扭轉導波的電磁聲換能器，預磁化的應用意味著會存在退磁等不穩定因素，而激發縱波、彎曲波等不利導波。



超聲導波信號處理技術



導波檢測信號分析技術主要包括缺陷波包的提取、多模態分離以及復雜信號的處理。其中，信號的復雜性主要由導波多模態特性以及缺陷的復雜性導致的，而噪聲成分是由環境因素的干擾引起的。



針對上述問題，目前研究的熱點主要集中在小缺陷信號的增強與識別，頻散效應和近場缺陷導致重疊波包的分離上。



小缺陷信號的增強與識別



在超聲導波檢測過程中，小缺陷難以被準確檢測，其主要原因包括小缺陷回波信號微弱以及噪聲信號的覆蓋。近年來，研究人員對小缺陷的超聲導波檢測問題提出了許多針對性的方法。



波包識別技術被提出用于處理小缺陷回波信號，通過設計與小缺陷信號相匹配的濾波器，能夠增強目標波包的檢測效果，使小缺陷信號在噪聲背景中更加突出。



ROSTAMI等提出了一種稀疏表示與基于色散的匹配追蹤（SDMP）算法，用于減少在管道檢測中使用導波時的頻散效應。數值模擬和試驗結果均驗證了其在復雜環境下導波信號分離和缺陷檢測中的有效性。



PEDRAM等引入了分頻處理（SSP）技術，通過將超聲導波檢測信號分解為多個子頻帶并進行非線性濾波處理，顯著提高了信號質量和信噪比；優化的SSP參數使其在檢測帶涂層或埋地管道時，能夠有效減小頻散波模式對信號質量的影響，增強對小缺陷的檢測能力，可將信噪比提高約40 dB。



YANG等提出了基于一種可調Q因子群稀疏小波變換（GS-TQWT）的超聲導波焊縫缺陷檢測特征提取方法，試驗結果表明，該方法相對于傳統方法在噪聲環境中能更準確地提取缺陷回波且計算成本更低，適合實時檢測。



吳錦豪等采用基于時間反轉的導波檢測方法，通過L(0,2)模態導波檢測燃?xì)夤艿赖牧鸭y，該方法能夠使導波聚焦在缺陷位置，增強信號能量，放大小缺陷的回波信號。



多模態分離



超聲導波在傳播過程中會產生多種模態，這些模態在傳播特性和速度上有所不同，因此提出模態分離和提取方法，分析并分離多模態信號，進而通過導波模態特性與缺陷特性之間的關聯識別缺陷。



HAYASHI等提出了一種基于正態模態展開的導波模態分離和提取方法來處理管道缺陷信號，該方法在分離軸對稱波和非軸對稱波方面表現良好。



陳樂等研究了彎曲導波模態的分離和頻散補償?shù)姆椒?，該方法將?dǎo)波信號時頻變換后的數據與理論時頻曲線對比，獲得導波的頻散補償，最后與波包信號進行疊加，更利于缺陷的識別和定位。



黃吉等利用軸對稱導波在非對稱結構傳播時轉變?yōu)閺澢B(tài)導波的特性以及不同模態導波的振動幅值和相位特性，對混合模態的特征進行匹配并分類，進而實現模態分離，該方法在試驗中被證實能夠很好地分離和提取導波信號。



王小丫等基于頻散傳遞函數建立了導波模態數學模型，進而提出基于導波基函數投影變換的模態分離方法，實現了混合模態信號的分離與單模態信號的提取。



KONG等提出了一種貝葉斯濾波方法用于自適應提取和分離超聲導波的多模態信號。



LI等通過二維傅里葉變換將多階模態的時空信號轉換為頻域信號，而后基于動態規劃方法從多模態的頻域信號中提取頻譜峰，并重構單模態導波的時域信號；通過與理論結果進行比較，證明了該方法能夠在多模態信號中分離出高純度單模信號。



挑戰與展望



雖然針對超聲導波檢測技術的研究已經較為深入，但該技術領域仍然存在以下挑戰：



1、隨著材料科學的深入研究，復合材料和增材制造的部件將大量應用到管道運輸行業，因此，針對復合材料的特性與增材制造部件的復雜性，需要研究相適應的超聲導波檢測技術，確保檢測方法的適用性和可靠性。



2、超聲導波檢測技術與其他檢測技術的結合應用是目前針對復雜工況下管道檢測的熱門策略，能夠?qū)崿F(xiàn)多模態、高精度的結構損傷檢測。



3、針對埋地管道的損傷檢測仍然處于初步研究階段，面對復雜工況（如高溫、高壓、復雜地質條件）的檢測需要進一步的研究，并需要開發適用于特定工況的檢測方法。



作者：左萬君，戴西斌（江西省檢驗檢測認證總院特種設備檢驗檢測研究院）



江華（江西省檢驗檢測認證總院特種設備檢驗檢測研究院撫州分院）



第一作者簡介：左萬君，碩士，高級工程師，主要從事特種設備檢驗檢測研究工作。



來源：《無損檢測》2024年11期
