復合材料因其本身比強度高、比剛度高，在高溫、疲勞與腐蝕等環境中耐受性優良，減震抗損，安全可靠且可設計性強，而被廣泛地運用于航空航天工業的主要和次要結構件中。因此，復合材料結構的穩定與可靠直接影響了航空航天結構的能否實現安全、高效地長期運行這個目標。
復合材料內部存在大量的非線性及分散性結構因素，其結構本身的強度以及破壞失效模式難以預測，并且復合材料的損傷具有隱蔽性，嚴重影響了航空航天結構的安全運行。
1、結構健康監測技術
結構健康監測技術（SHM）是源于智能材料結構的概念，該技術是將傳感器與驅動器按照一定方式排布在結構中，收集結構信息（應變、應力、模態、溫度等），并根據收集到的結構信息對結構狀態進行判斷分析，監視評估結構運行狀況以及檢測損傷情況并且預估結構的剩余運行壽命。
結構健康監測與目前常用的無損檢測技術（NDT）是有著較大的區別的：常規無損檢測技術需要進行停機檢查，且依賴外部設備；而結構健康監測是實時傳遞結構信息的，無需額外的停機拆卸。
SHM的原理、分類、應用及其發展
2、航天復合材料SHM研究進展
隨著飛行器中復合材料的占比逐漸增加，對于飛行器結構的安全性的要求也日益嚴苛。由于復合材料結構的損傷具有隱蔽性與復雜性，監測飛行器復合材料結構的響應、收集狀態信息并判斷損傷情況及剩余壽命對保證飛行器結構安全運行具有重要意義。
典型結構健康監測技術
目前常用在復合材料結構中的典型結構健康監測技術包括光纖傳感監測技術、基于超聲導波的監測技術、聲發射監測技術以及機電阻抗監測技術。
國外在結構健康監測技術的研究上起步較早，技術相對與成熟，針對航空航天等極端工況下的應用研究較為全面；國內起步較晚，然而發展迅速，在基礎研究以及民生應用方面較為成熟且全面，而在航空航天等極端環境下的研究規模較小，應用經驗尚待豐富。
1、光纖傳感監測法
光纖傳感器的操作原理是當光源發射的光束通過光纖傳輸?shù)秸{(diào)制器，在調制器內部，該光束與外部測量參數進行交互，導致光的光學特性（例如強度、波長、頻率、相位和偏振狀態）發生變化。這種變化產生了被調制的光信號。然后這個被調制的光信號通過光纖傳輸?shù)焦怆娫O(shè)備，并在經過解調器處理后，得到了被測參數。
根據傳感器工作原理，迄今為止開發的用于SHM的光纖傳感器可分為三種主要類型：干涉式、光柵式和分布式。這三種傳感器除了工作原理不同外，還提供了不同的空間分辨率測量能力。

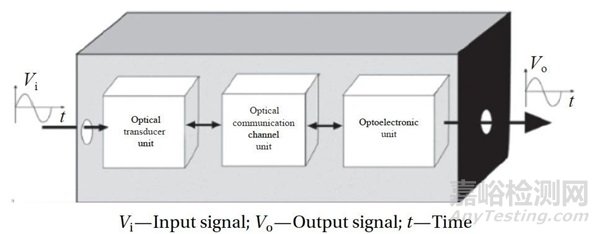

光纖傳感的主要模塊

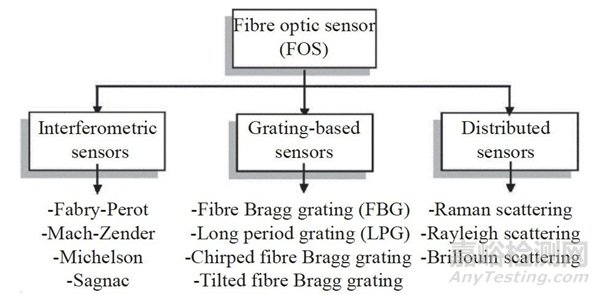

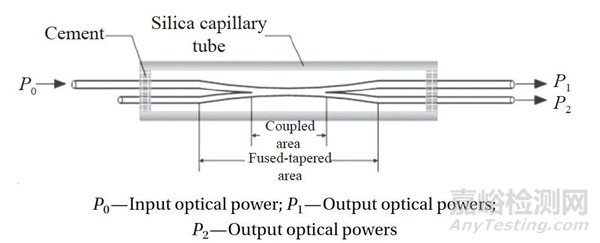

光纖傳感器的基本原理和類型
準分布式和分布式光纖傳感器在航空航天結構健康監測領域具有更大的潛力。2023年，那不勒斯腓特烈二世大學的Pasquale等基于布拉格光柵傳感器（FBG）開發了一種能夠連續遠程監測航空結構粘接質量的的新方法，該方法利用了光纖傳感器由溫度引起的應變敏感性與粘接質量的敏感性之間的關系，能夠監測到僅有幾攝氏度的熱變化。
中航工業計量所的王文娟等將FBG傳感器埋入了飛機結構內部，通過其監測到的波長的突變來判斷結構是否受到?jīng)_擊，并且定位沖擊位置，誤差小于5 cm，提高了結構的安全與可靠性。
FBG傳感器及其排布方式

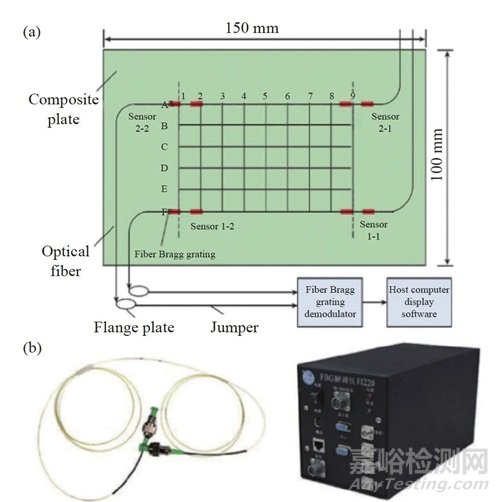

(a)傳感器布置位置及測試系統；(b)光纖光柵傳感器及解調儀
綜合國內外研究，基于布拉格光柵的光纖傳感器與分布式光纖傳感技術是目前最具潛力的光纖傳感監測技術，并且相關研究多數集中于傳感器精度、應用環境以及大型光纖傳感器網絡的構建。
2、基于超聲導波的監測技術
基于超聲導波的結構健康監測技術的原理主要是利用導波在傳播時，經過損傷部位時會令導波發生散射，改變其傳播特性，通過信號處理方法即可獲取損傷參數并判斷損傷情況。
由于航空飛行器結構中板結構居多，因此板波在航空SHM中的應用逐漸增多，其中最具有應用潛力的是蘭姆（Lamb）波，蘭姆波是一種在具有平行自由邊界的板狀薄板中傳播的導波。
基于超聲導波的結構健康監測原理：(a) 被動監測；(b) 主動監測
國內研究方面，南京航空航天大學針對蘭姆波監測過程中損傷散射信號的信噪比進行研究，提出了基于時間反轉聚焦原理的信號增強與損傷成像方法，根據蘭姆波的特性，用聚焦的方法放大散射的信號能量，從而增大信噪比，研究表明該方法能夠較為準確的監測出損傷的位置與范圍等信息。
國外方面，倫敦大學研究材料各向異性和方向性對準各向同性CFRP面板損傷周圍導波散射的影響，通過非接觸式激光測量和全三維有限元模擬，研究了人工插入分層和永磁體周圍的模式的多個入射波方向，分析并比較了兩種損傷類型的散射模式，總結了材料各向異性對蘭姆波的影響規律，為后續設計用于監測復合材料結構的蘭姆波監測系統提供了參考。

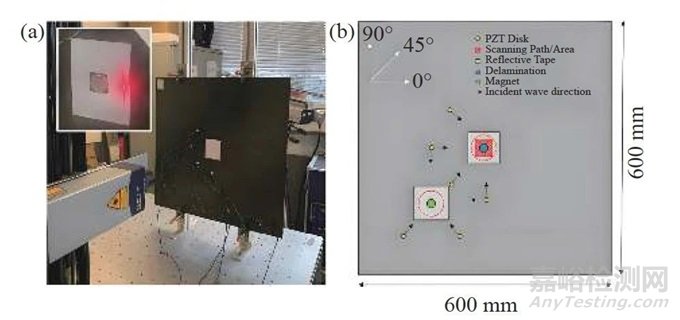

CFRP層合板導波散射影響試驗示意圖試驗裝置；(b)傳感器位置示意

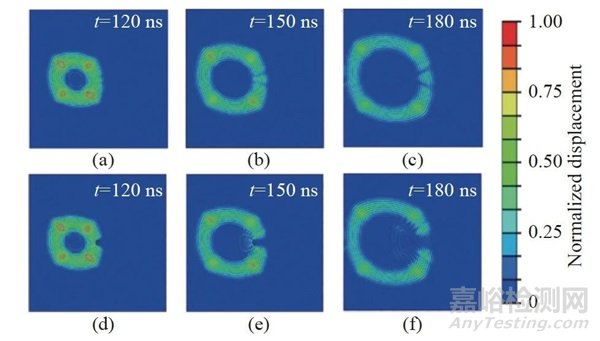

CFRP層合板對蘭姆波的散射影響
3、聲發射技術
聲發射（AE）是一種物理現象，其發生在材料受到外部力或內部應力的影響時。當材料的局部區域出現應力集中，會以瞬態彈性應力波的形式釋放能量。這種能量釋放過程即為聲發射。

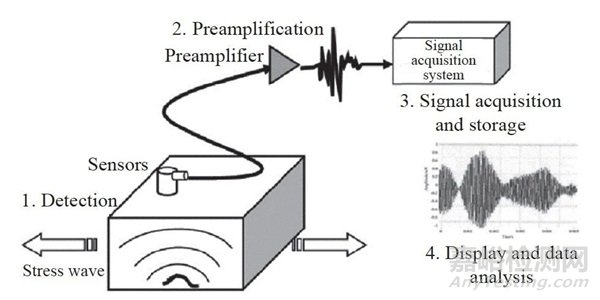

聲發射技術原理示意圖
荷蘭帝斯曼研究所的Groot等研究了不同加載條件下CFRP失效時聲發射信號的頻率響應。研究表明，基體失效和纖維失效分別產生100 kHz和300 kHz頻率的彈性波，而間歇頻率響應則針對脫粘和拉出失效，對每一類故障進行實時分析。
北京機電工程研究所的肖登紅等開發了一種利用聲發射技術監測隨機振動環境下C/SiC結構損傷特性的方法，分析了隨機振動試驗中典型聲發射信號的參數特征，得到了聲發射信號參數與振動載荷之間的關系，結果表明，聲發射技術可以有效地應用于研究C/SiC復合材料在隨機振動環境中的損傷行為。
用于聲發射的光纖傳感器結構

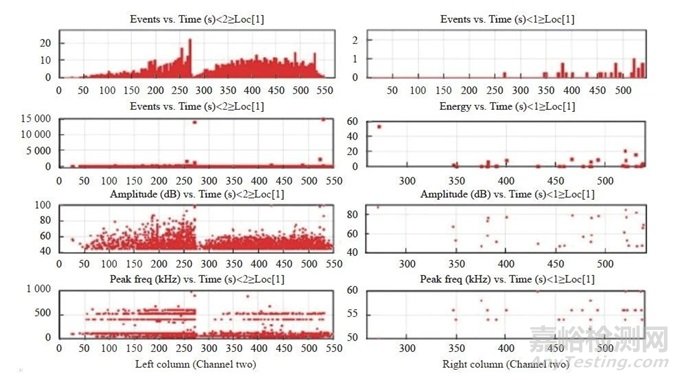

復合材料層合板中聲發射傳感器監測結果
4、機電阻抗法
局部微裂紋的形成和擴展會對結構局部的機電阻抗產生影響?；跈C(jī)電阻抗的SHM技術利用附著在結構上的小型壓電傳感器作為自感執行器，通過高頻激勵同時激勵結構，并監測傳感器電阻抗特征的變化，從而進行結構健康監測。
里加工業大學的Pavelko等采用基于EMI技術對飛機全尺寸部件螺栓連接進行結構健康監測，并建立了新的EMI二維模型，事實證明，螺栓接頭的松動會導致EMI指標發生顯著且統計上穩定的變化。
南卡羅萊納大學的Roth等采用EMI方法對航空航天結構中粘合劑的剝離行為進行了監測，開發了一種連續監測原位粘合接頭的方法，以便粘合劑可以用于主要的航空航天結構，試驗結果表明，該方法能夠準確預測引起脫粘局部振動的頻率。

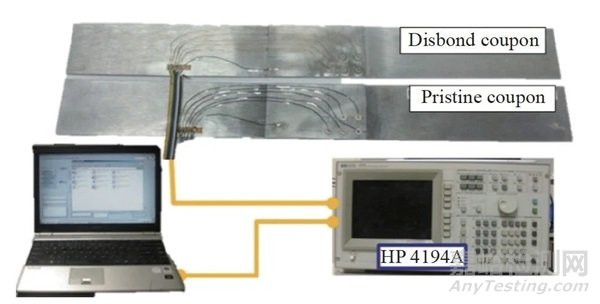

機電阻抗法試驗裝置
結構健康監測技術的應用
從結構的角度，列舉了幾種航天飛行器中的典型復合材料結構：燃料貯箱結構、熱防護結構、發動機結構以及機翼前緣結構等其他結構，并且通過列舉與總結結構健康監測技術在典型航天復合材料結構中的應用與研究案例對目前航天復合材料結構健康監測技術的發展情況以及后續趨勢進行了系統的分析與總結。

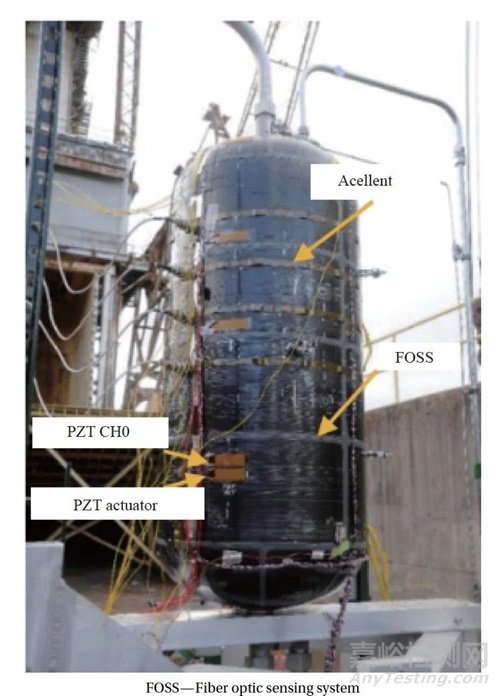

液氮復合罐中壓電陶瓷傳感器（PZT）布局圖

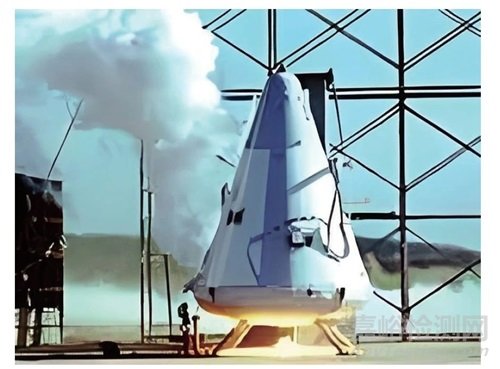

JAXA可重復使用火箭第四次靜態發射試驗
復合材料包覆壓力容器傳感器結構
采用聲發射技術探究燃料貯箱的損傷機制
熱防護（TPS）結構分級健康監測系統

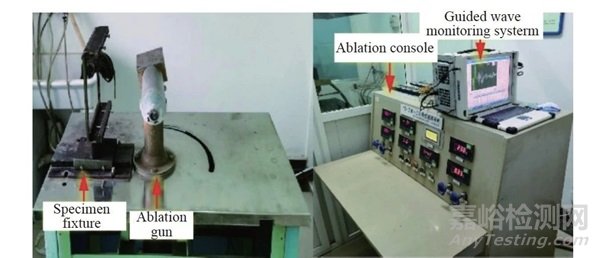

TPS結構高溫氣流損傷導波監測平臺

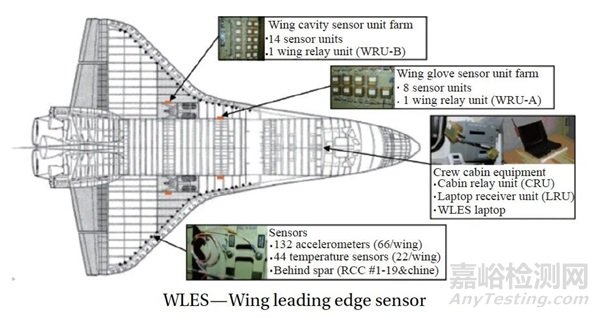

機翼前緣碰撞檢測系統示意圖
結果表明，目前針對航天復合材料結構健康監測技術的應用及系統布置多集中于燃料貯箱結構、發動機結構等敏感性較高的結構，由于這些結構的工作環境較其他部位更加惡劣，目前針對航天復合材料結構健康監測技術的研究多集中于系統元件的可靠性，如傳感器的環境補償、數據傳輸?shù)耐暾缘鹊取?/span>
SHM的典型評估方法
目前航天復合材料結構健康監測技術中的典型評估方法包括基于響應的方法、基于可靠性的方法、 特征提取方法、計算機視覺以及機器學習等，通過列舉部分研究與應用案例對結構健康監測技術評估方法進行了總結。

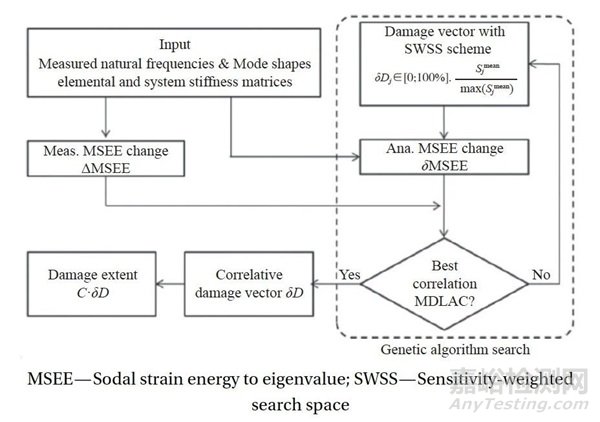

損傷識別方法示意圖

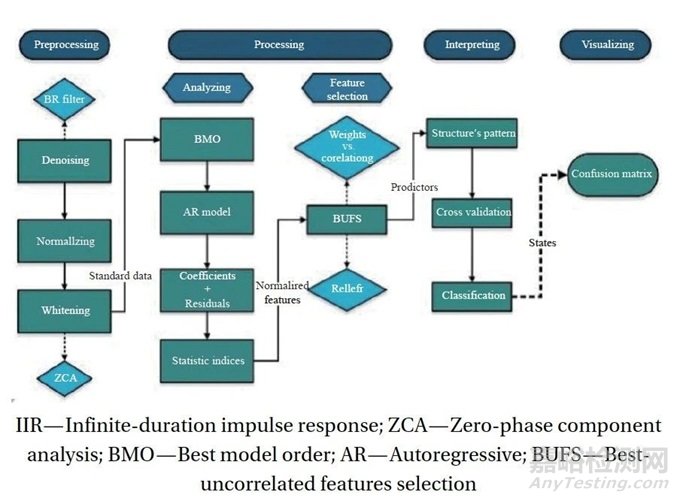

結構劣化監測流程圖

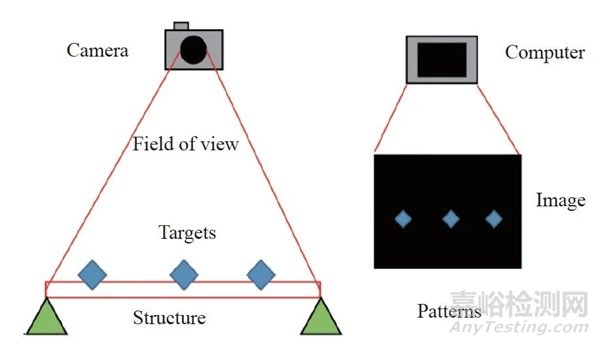

計算機視覺SHM示意圖

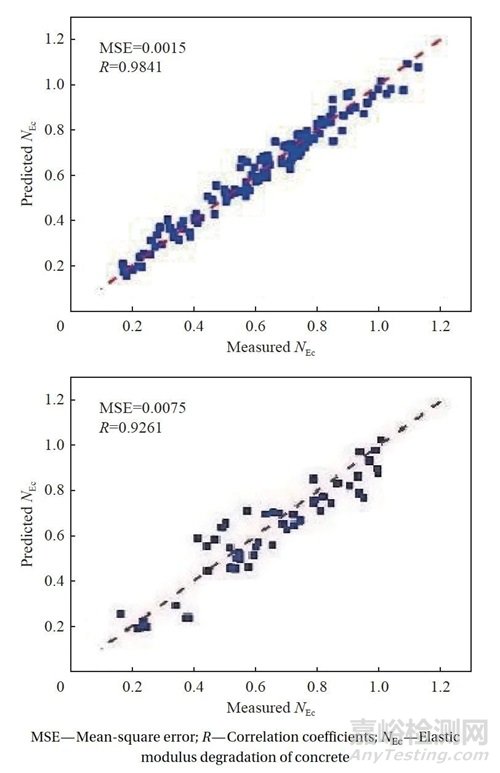

實際彈性模量退化與人工神經網絡模型預測結果的比較

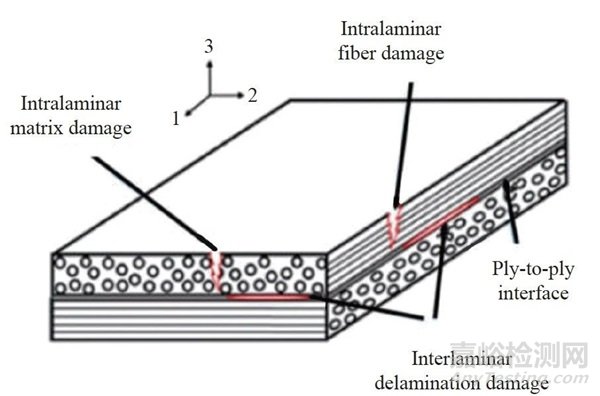

復合材料的損傷模式示意圖
結果表明，目前對于評估方法的研究多集中于信號收集精度、數據處理算法的效率以及數據儲存方式等方面，結合力學原理并且著重于判斷復合材料損傷模式、分析損傷成因以及損傷演化進程的結構健康監測技術目前研究得并不全面，針對該方面的技術研究將成為后續發展的一個重點。
3、未來研究方向展望
航天飛行器復合材料結構健康監測技術的未來研究方向包括：
(1) 目前應用于航天結構的結構健康監測技術大多數來源于航空結構，針對航天結構工作環境特有的結構健康監測技術需要進行研究，例如針對航天極端環境下的傳感器結構相關研究。
(2) 隨著結構健康監測技術所應用的范圍增大，結構健康監測系統所采集的數據量日漸龐大繁雜，需要更新數據處理技術從而能夠在海量的數據中取得有效的特征信息以實現對結構的更加精確的監控。
(3) 隨著針對結構健康監測系統各部分的研究更加完善，關于結構健康監測技術的系統集成技術亟待深入研究，從而實現對航天復合材料結構的全方位的監測與管理。
(4) 航天復合材料結構的制備方法多采用一體成型，將結構健康監測技術與航天結構設計、制備相結合而成的融合技術有利于實現結構與監測的一體化與協同化。
(5) 結構健康監測技術的核心始終是損傷識別以及結構剩余性能、壽命的分析評估，因此結合了力學原理的結構健康監測技術評估方法更有利于可重復使用航天結構、航天結構的視情維修以及航天器自修復結構的發展。
作者：劉青旭1,2，陳海峰3，BRYANSKY Anton1，熊健1,2，韋興宇1,2
工作單位：1.哈爾濱工業大學 復合材料與結構研究所
2.哈爾濱工業大學 特種環境復合材料技術國家級重點實驗室
3.北京空間飛行器總體設計部
通信作者簡介：韋興宇，博士，助理教授，碩士生導師，研究方向?yàn)槌p高穩復合材料結構設計、制備及力學性能表征及評價。
來源：《復合材料學報》
來源：Internet
