今年COA，骨科機器人依然是展會的重頭戲。在骨科領域談起創新，恐怕沒有醫生不提及機器人：從手術的精準度到恢復的速度，機器人技術正逐步成為現代骨科手術不可或缺的一部分。
回望機器人技術的誕生和發展歷程，事實上20世紀90年代的全球第一款骨科機器人ROBODOC，是全自動化的設計。然而它迅速消失在歷史的云煙中——全自動，忽視了醫生對外科手術的主導作用，導致實際手術中大量的軟組織損傷、骨折等問題。

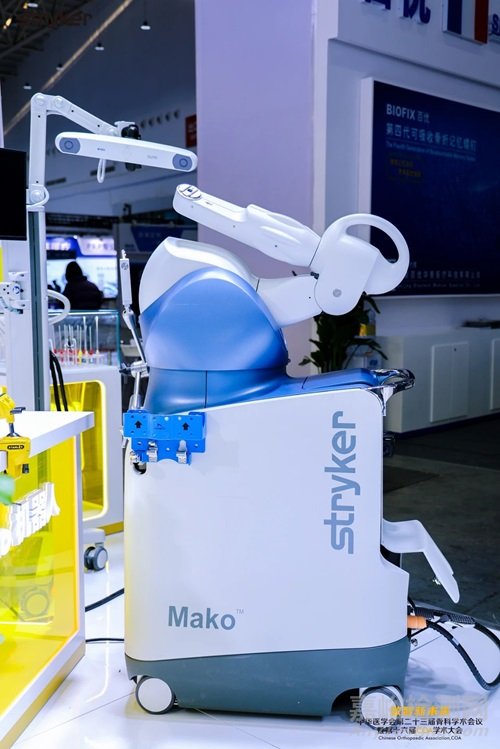

2006年，王者登場——半自動化的Mako帶領骨科機器人開啟成熟的臨床應用之路。與早期的全自動系統不同，外科醫生掌控手術的核心步驟，同時依托Mako關節機器人提供的實時反饋和精準執行，能極大地提升手術的精準性和安全性。隨著代際的功能升級，Mako關節機器人逐漸在全球范圍內贏得了醫生和患者的青睞。
臨床對Mako的認可，不僅證明了機器人技術在骨科手術中的實際應用價值，更為整個行業的創新注入了強大動能。2018年，史賽克將Mako引入中國。在此之前，中國的關節置換手術大多依賴傳統手工操作，手術方案通常是在觀察創口的臨床情況的基礎上制定的。這種方式高度依賴術者經驗，難以保證手術的一致性與精準性。
Mako的到來，則為這一困局提供了解決思路——通過精準的術前規劃、個性化手術設計以及術中實時反饋，Mako不僅提升了手術的可控性，還憑借機械臂的穩定性使手術效果趨于專家級水準。隨著Mako技術逐步融入骨科手術實踐，它所倡導的精準化、個性化發展理念，正在重塑行業規范，樹立技術標桿，并逐漸確立了機器人手術在骨科領域的主流地位。
作為骨科生態的制高點，發展機器人技術，已成為一種行業共識。為了更好的創新，需要不時回顧歷史、研究行業標桿，才能看清未來。本文將回顧以Mako為代表的關節置換機器人發展歷程，探索這一技術如何為骨科手術帶來革命性的變化。通過分析技術創新價值和臨床實踐案例，探討機器人技術的應用，與業內讀者共勉。
1、 關節置換機器人發展歷程
事實上，Mako的發展史，就是關節置換機器人的發展史。作為第一個在中國全面落地全髖關節置換（THA）、全膝關節置換（TKA）和單髁膝關節置換（PKA）三種術式的關節機器人，Mako的技術源于上個世紀末麻省理工學院（MIT）和倫敦帝國理工學院的科技成果，長達二十余年的技術積累，覆蓋全球范圍內200萬例手術，鑄就了如今臨床應用的可靠性、安全性。
1997年，基于麻省理工學院（MIT）開發的WAM Arm高精度機械臂控制技術，Rony Abovitz等人創立了Z-KAT公司，探索醫療場景。
2004年，Maurice Ferré博士與Z-KAT的核心團隊共同創立了Mako醫療公司，專注于骨科手術領域。之后團隊結合了倫敦帝國理工學院開發的ACROBOT半自動化機器人設計，開始研究適用于膝關節和髖關節置換的機器人輔助手術系統。
2006年，第一代Mako系統上市，Mako完成了首例單髁膝關節置換手術。
2008年，Mako成功在納斯達克上市。
2009年，Restoris MCK單髁假體上市。
2010年，Mako完成了首例全髖關節置換手術。
2011年，Restoris髖關節假體上市。2012年，Mako已經完成超過23,000例手術，當年被德勤評為增長最快的科技公司。
2013年，Mako外科公司被史賽克Stryker收購。
圖片

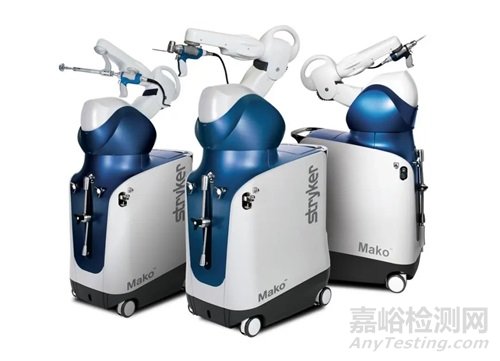

2015年，推出第三代Mako智能骨科機器人系統，成功將Accolade II 及Trident 系類假體結合在全髖關節置換應用。
2016年，Mako成功實施了Triathlon 全膝關節置換手術，標志著Mako智能骨科機器人系統在關節置換領域應用的成熟，并充分顯示出機器人手術的優勢。
2017年，Mako全膝關節置換系統上市。
2018年，Mako進入中國。當年，Mako全髖關節置換系統在中國獲批使用。
2020年，Mako全膝關節置換系統在中國獲批使用。
2023年，Mako單髁關節置換系統正式上市，意味著Mako THA、TKA、PKA三大術式在中國全面落地。
2024年，Mako推出了THA 4.0技術，這是一項更加精細化的髖關節置換手術技術，進一步提升了機器人在全髖關節置換手術中的精度和個性化規劃能力。
2、 技術創新打造行業標桿：Mako的THA 4.0
2024年12月6日，中華醫學會第二十三屆骨科學術會議暨第十六屆COA學術大會史賽克展臺上，Mako THA 4.0 正式上市。龍頭機器人的這個最新版本有何技術特點呢？
高精度骨盆配準與體位變化考慮
Mako THA 4.0系統的升級之一是骨盆注冊的高精度配準技術，能夠根據患者的特定解剖結構提供高精度的配準，確保手術入路和區域的精準定位。這不僅提高了手術的效率，還使得手術流程更加簡化，減少了傳統手術中可能出現的誤差和不確定性。
此外，Mako THA 4.0系統新增了骨盆在不同體位下的傾斜角度變化評估，考慮到站位、坐位和臥位等不同姿勢下骨盆的動態變化，能夠為每位患者量身定制最佳的植入物位置、角度和型號。尤其對于脊柱骨盆融合或脊柱骨盆高活動度的患者，Mako THA 4.0提供了更為個性化的術前規劃，確保了術后的穩定性和功能恢復。
虛擬運動范圍（VROM）評估與功能性髖關節定位

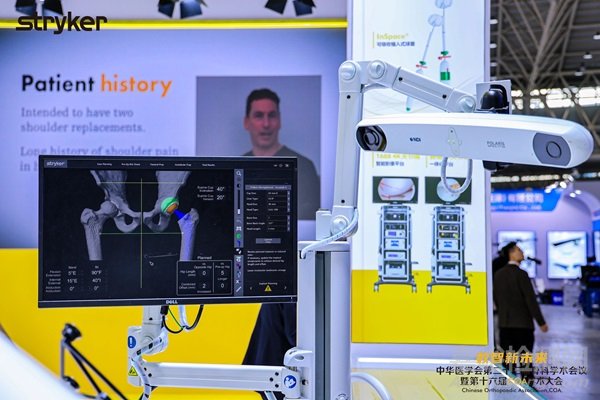

Mako THA 4.0系統的另一個重要技術創新是虛擬運動范圍（VROM）評估。該功能允許外科醫生動態建模，評估不同植入物位置對關節活動度的影響，并可模擬術后可能的撞擊情況。根據評估結果，醫生可以即時調整手術計劃，避免術后撞擊、關節脫位和其他并發癥，確保最佳的手術效果。
在功能性髖關節定位方面，Mako THA 4.0可以可視化股骨與骨盆以及組件之間的關系，幫助醫生檢測潛在的撞擊風險，進一步優化植入物的定位。這項技術大大提高了植入物放置的準確性，減少了傳統手術中可能出現的誤差和術后并發癥，如“長短腿”等現象。
脊柱骨盆聯動與個性化手術方案
脊柱骨盆聯動的新增數據測算功能，是Mako THA 4.0系統的另一項創新。系統能夠考慮患者脊柱對髖關節的影響，結合脊柱與骨盆的動態聯動，為外科醫生提供更加精確的手術規劃。通過這一技術，醫生可以在術前更好地調整植入物的角度和位置，針對脊柱骨盆高活動度或骨盆融合患者的特殊情況，制定出更加個性化的手術方案，從而提高手術的成功率，減少術后并發癥。
實時反饋與AccuStop觸覺技術
AccuStop觸覺技術是Mako THA 4.0系統的核心功能之一。該技術通過視覺、觸覺和聽覺反饋為外科醫生提供實時指導。在手術過程中，如果外科醫生試圖將切割工具移出預設的手術邊界，機器人系統會提供阻力或聲音警告，并自動停止操作。
這一功能有效防止誤操作，確保了手術的精確度。此外，系統會實時顯示髖臼杯植入的角度和深度，并通過模型顏色的變化來提供反饋，進一步保證植入物位置的精準度。
MDM雙動全髖關節系統與術后穩定性
Mako THA 4.0系統與MDM（Modular Dual Mobility）雙動全髖關節系統的結合，標志著全髖關節置換手術的一大進步，特別是在應對術后穩定性和高脫位風險方面。

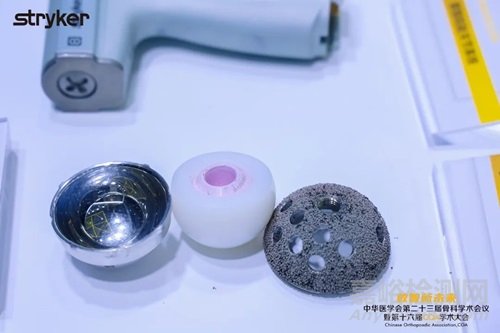

MDM假體采用雙動髖臼內襯的設計，這一結構創新使得假體的活動范圍得到了顯著擴展。與傳統的髖關節假體相比，MDM通過雙動界面設計，有效降低了假體與髖臼之間的摩擦，最大限度地減少了由于磨損、撞擊引起的假體松動或脫位。特別是在患者解剖特殊或手術技術有限的情況下，MDM假體通過其獨特的設計，大大提高了術后的穩定性，減少了因關節過度活動或撞擊導致的并發癥。
此外，MDM雙動全髖關節系統與Mako THA 4.0系統的兼容性進一步提升了整個治療方案的精確性和穩定性。配合Mako系統的虛擬運動范圍（VROM）評估功能，模擬植入物位置和角度下的關節活動情況，從而提前識別并避免可能的撞擊問題，以此優化術前規劃，確保髖關節置換后的假體位置和角度最符合患者的解剖結構，減少了術后撞擊的風險。
3、Mako臨床應用與實踐經驗
為了分析Mako的技術優勢和臨床應用的關系，MedRobot編輯查閱了多篇醫學文獻，整理臨床實際情況如下，供讀者參考：
（一）76歲女性患者髖關節置換術案例
1. 患者情況與術前評估
該患者為76歲女性，被診斷為左側髖關節嚴重骨關節炎，并有多次脊柱手術史，包括單節段脊柱融合術。由于患者有復雜的脊柱骨盆解剖結構，術前評估顯示，她的骶骨傾斜角（SS）在坐位和站位時分別為-11°和20°，ΔSS（坐位和站位骶骨傾斜角的差值）為31°，根據Stefl分類，這表明患者的脊柱骨盆單元具有高活動性。這類患者的手術規劃通常較為復雜，尤其需要考慮到脊柱骨盆的動態變化，以確保髖關節置換術后穩定性。
2. 術前規劃：3D建模與精確調整
在術前規劃階段，患者的影像學數據被輸入到Mako機器人系統中，系統通過CT掃描生成的3D模型幫助醫生進行手術規劃。初步規劃顯示，在仰臥位下，髖臼杯的傾斜角和前傾角分別為40°和20°，這些角度是基于傳統的手術規劃標準設定的。然而，在考慮到患者獨特的骨盆動態變化和脊柱骨盆聯動后，Mako系統建議將前傾角調整為24°，以實現最佳的術后穩定性。
這一調整充分利用了Mako系統的智能手術規劃功能，不僅僅是靜態的影像分析，還考慮了患者的解剖結構和生理變化，使得手術規劃更加個性化和精準。
3. 虛擬運動范圍（VROM）評估：模擬術后關節活動
虛擬運動范圍（VROM）是Mako THA 4.0系統中的一項關鍵功能，它允許外科醫生動態模擬關節的活動范圍，識別潛在的撞擊風險。術前評估時，VROM工具顯示，在站立位時，髖關節處于15°伸展、15°外旋和15°外展?fàn)顟B(tài)下并沒有出現撞擊。然而，當模擬髖關節進行屈曲120°、內旋40°和內收10°時，系統檢測到可能的骨-骨撞擊，這是傳統手術規劃中容易忽視的潛在問題。
4. 實時調整：消除撞擊，優化植入物定位
為了消除深屈曲中的撞擊，外科醫生在Mako系統的引導下進行了實時調整。在Mako機器人系統的支持下，醫生調整股骨頭型號選擇，改用+5mm的球頭——這一調整有效地解決了術前模擬中顯示的撞擊問題，并通過重新檢查VROM確認，偏移后撞擊被成功消除。
實時調整功能展示了Mako系統的獨特優勢：它在原有的術前提供精準的手術規劃外，還能根據患者的個體情況進行個性化調整，通過即時反饋與靈活調整使得醫生能夠在保證髖關節穩定性的同時，最大限度減少術后并發癥。
5. 手術結果與患者恢復
通過Mako THA 4.0系統的精準規劃與調整，該患者的手術得以順利進行。由于Mako系統能夠精確評估髖關節植入物的定位，避免了傳統手術中常見的長短腿和關節脫位問題，顯著降低了術后并發癥的發生風險。患者術后恢復良好，活動范圍得到明顯提升，生活質量也得到了有效改善。
（二）30名參與者的前瞻性隊列研究
200萬的手術數據，使得Mako有豐富的循證醫學支持。比如在一項前瞻性隊列研究中，涉及30名參與者的患者報告結果指標（PROMs）和術后數據展示了Mako系統的顯著臨床效益。
研究對象的平均年齡為69.5歲，術前的HOOS（髖關節殘疾和骨關節炎結果評分）為39±16.35，Oxford Hip Score (OHS)為20.3±7.1。術后隨訪一年后，HOOS評分顯著改善至97.5（79.4, 100），而OHS評分提升至47（38.5，48）。關節遺忘指數從14.6（8.3，27.3）攀升到93.8（53.4, 100）。
這些數據表明，Mako機器人系統能夠有效改善患者的功能狀態和生活質量，尤其是在髖關節置換術后，患者的疼痛水平、活動能力和生活質量均得到了顯著提升。
此外，研究還顯示，患者術后的活動范圍（Range of Motion，ROM）方面有了顯著提高。例如，屈曲角度從術前的90°（85°, 100°）增加到術后的100°（95°, 100°），而內旋和外旋的活動范圍也得到了改善。這些改善不僅反映了手術的成功，還表明Mako系統在精確植入物定位、減少術后并發癥方面的優勢。術后活動范圍的提高，尤其是股骨的活動度改善，顯示了Mako機器人在保證關節穩定性的同時，有效恢復了患者的運動功能。
4、機器人生態下的骨科未來
骨科的未來不再是單一技術的突破，而是一個以手術機器人為核心的、多學科、多方向的全新生態系統。機器人技術顯著提升了手術的精確度和標準化，通過數據分析優化術前規劃和術中執行，增強了手術的可控性和可靠性。個性化治療方案減少了傳統手術中的偏差，改善了患者預后，減少并發癥，加速康復，延長假體壽命，從而提升患者生活質量。
從衛生經濟學角度來看，機器人技術通過降低醫療成本，減少術后并發癥、住院時間以及再次手術的需求，提高了治療效率。這些經濟效益在全球范圍內都有廣泛的應用潛力。
與此同時，機器人技術推動了醫療服務的均質化，使得不同年資的醫生能向全球范圍內的患者提供同等品質的骨科治療。
作為行業的技術先鋒，Mako關節機器人不僅推動了關節置換領域的技術革新，還不斷拓展其應用范圍，進入脊柱、肩關節等領域，為骨科手術的精細化和個性化發展奠定了基礎，推動了更高效的未來骨科生態系統建設。
參考文獻：
https://en.wikipedia.org/wiki/MAKO_Surgical_Corp.
《Mako® Partial Knee arthroplasty: clinical summary》
《Robotic total hip arthroplasty: past, present and future》
《Functional implant positioning in total hip arthroplasty and the role of robotic?arm assistance》
