1、案例問題
GB/T 4706.1-2024《家用和類似用途電器的安全 第1部分：通用要求》標準7.14條款規定“本文件所要求的標志應清晰易讀并持久耐用”，其中“本文件所要求的標志”具體是指哪些條款中的哪些標志？哪些標志要經受水、汽油擦拭試驗?

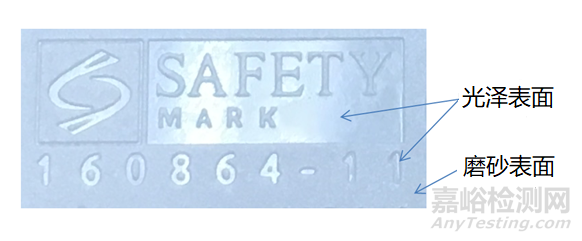

圖1 器具上的標志（圖源：網絡）
2、案例分析
筆者逐條分析了GB/T 4706.1-2024標準第7章“標志和說明”內容，條款分析匯總見表1。
表1 第7章各條款與7.14條款“擦拭試驗”適用性的匯總分析表
條款
主要內容
是否需要進行7.14的擦拭試驗
理由
7.1
器具應該含有的標志。例如：商標、額定功率、額定電壓等。
是
該條款規定的標志一般出現在器具外殼，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。
7.2
用多種電源的駐立式器具，其標志應有的“警告”內容。
是
該條款規定的“警告”標志一般出現在器具外殼，要求清晰耐久，并且在正常使用過程中會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。并且由于是警示詞，還需考核字體高度。
7.3
具有額定值范圍且不用調節就能在整個范圍內進行工作的器具，其標志應采用由一個連字符分開的范圍的上限值和下限值來標示。
產品上：是
該條款規定的出現在產品上的標志，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的試驗考核。
包裝箱、紙質說明書：否
在包裝箱、紙質說明書上的標志僅需清晰耐久，在正常使用過程中不會經受清潔性的擦拭，不需要進行7.14條款的擦拭試驗考核。
7.4
如果能調節器具適用于不同的額定電壓或額定頻率，則該器具所調到的電壓值或頻率值的位置應清晰可辨。對不要求頻繁變動電壓或頻率調定值的器具，如果器具所調的額定電壓或額定頻率可以從固定在器具上的連接線圖來確定，則認為已滿足該條要求。
是
該條款規定的標志一般出現在器具外殼，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。
7.5
額定輸入功率或額定電流的上限值和下限值應標在器具上，以使得輸入功率與電壓之間的關系是明確的。
是
該條款規定的標志一般出現在器具外殼，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。
7.6
當使用符號時，應按對應的符號標示。例如：“注意”符號標志。
產品上：是
該條款規定的出現在產品上的符號標志，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的試驗考核。
包裝箱、紙質說明書：否
在包裝箱、紙質說明書上的符號標志僅需清晰耐久，在正常使用過程中不會經受清潔性的擦拭，不需要進行7.14條款的擦拭試驗考核。
7.7
連接到兩根以上供電導線的器具和多電源器具，除非其正確的連接方式是很明確的，否則器具應有一個連接圖，并將圖固定到器具上。
是
該條款規定的標志一般出現在器具外殼，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。
7.8
除Z型連接以外，用于與電源連接的接線端子應按對應的方法標示。
否
該條款規定的標志一般出現在器具內部，要求清晰耐久，但在正常使用過程中不會經受清潔性的擦拭，所以不需要進行7.14條款的擦拭試驗考核。
7.9
工作時可能會引起危險的開關，其標志或放置應清楚的表明它所控制的是器具的哪個部分。
是
該條款規定的標志一般出現在器具外殼，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。
7.10
駐立式器具上開關的不同擋位，以及所有器具上控制器的不同擋位，都應該用數字、字母或其他視覺方式標明。
是
該條款規定的標志一般出現在器具外殼，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。
7.11
在安裝或正常使用期間，打算調節的控制器應有調節方向的標示。
是
該條款規定的標志一般出現在器具外殼，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。
7.12
使用說明應隨器具一起提供，以保證器具能安全使用。
產品上：是
該條款規定出現在產品上的使用說明標志，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的試驗考核。
包裝箱、紙質說明書：否
在包裝箱、紙質說明書上的使用說明標志在正常使用過程中不會經受清潔性的擦拭，不需要進行7.14條款的擦拭試驗考核。
7.13
使用說明和本文件要求的其他文字，應使用此器具銷售地所在國的官方語言文字寫出。
產品上：是
該條款規定出現在產品上的文字標志，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的試驗考核。
包裝箱、紙質說明書：否
在包裝箱、紙質說明書上的文字標志在正常使用過程中不會經受清潔性的擦拭，不需要進行7.14條款的擦拭試驗考核。
7.15
7.1～7.5中規定的標志,應標在器具的主體上。
是
該條款規定的標志一般出現在器具外殼，在正常使用過程中要求清晰耐久，并且會經受清潔性的擦拭，所以需要進行7.14條款的擦拭試驗考核。
7.16
如果對本文件的符合取決于一個可更換的熱熔斷體或熔斷體的動作，則其牌號或識別熔斷體用的其他標志應標在某一位置，當器具被拆卸到能更換熔斷體時，該標志應清晰可見。
否
該條款規定的標志一般出現在器具內部，要求清晰耐久，但在正常使用過程中不會經受清潔性的擦拭，所以不需要進行7.14條款的擦拭試驗考核。
總而言之，GB/T 4706.1-2024標準7.14條款中“本文件所要求的標志應清晰易讀并持久耐用”的“本文件所要求的標志”是指第7章各個條款規定的產品上的標志，不包括使用說明書上的內容。第7章中各條款規定的標志均需要清晰易讀和持久耐用，但只有在產品外表上的標志需要進行7.14條款水、汽油的擦拭試驗。同時值得指出的是，7.8、7.16條款規定的標志只需滿足“經本文件的全部試驗后，標志仍應清晰易讀，標志牌應不易揭下并且不應卷邊”，但無需進行水、汽油擦拭試驗。

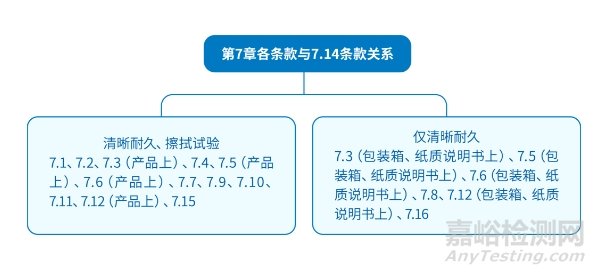

第7章各條款與7.14條款的相關性匯總?cè)缦聢D2所示。
3、標準條款
GB/T 4706.1-2024《家用和類似用途電器的安全 第1部分：通用要求》標準
7.1 器具應有含下述內容的標志：
——額定電壓或額定電壓范圍,單位為伏(V)；
——電源性質的符號，標有額定頻率的除外；
——額定輸入功率，單位為瓦特(W)或額定電流，單位為安培(A);
——制造商或責任承銷商的名稱、商標或識別標志；
——器具型號或系列號；
——IEC 60417規定的符號 5172(2003-02)，僅在Ⅱ類器具上標出；
——防水等級的IP代碼，IPX0不標出;
——IEC 60417規定的符號5180(2003-02)，在Ⅲ類器具上標出。僅由電池（原電池或 在器具外部充電的蓄電池）供電的器具或由在器具內充電的可充電電池供電的器具， 無需此標記。
注1：IP代碼的第一個數字不必標在器具上。
注2：在不會造成誤解的前提下，允許有另外的標志。
注3：如果元件上分別標有標志，則元件上的標志不應使器具本身的標志存有疑問。
注4：如果器具標有額定壓力，其單位可以是巴，但其只能和帕（Pa）同時標示，巴標在括號中。
具有功能性接地的Ⅱ類器具和Ⅲ類器具應標有IEC 60417規定的符號5018（2011-07）。
用于連接器具到水源的外部軟管組件中的電動控制水閥的外殼，如果它的工作電壓大于特低電壓，則其應標有IEC 60417規定的符號5036（2002-10）。
通過視檢檢查其符合性。
7.2 用多種電源的駐立式器具，其標志應有下述內容：
警告：在接近接線端子前，必須切斷所有的供電電路。
此警告語應位于接線端子罩蓋的附近。
通過視檢檢查其符合性。
7.3 具有一個額定值范圍，而且不用調節就能在整個范圍內進行工作的器具，應采用由一個連字符分開的范圍的上限值和下限值來標示。
注1：舉例：115~230V：表示器具適用于標出范圍內的任何值（如帶有PTC電熱元件的燙發器，或包含輸入的開關模式電源的器具）。
具有不同的額定值并且應由用戶或安裝者將其調到一個特定值時才能使用的器具，應標出這些不同的值，并且用斜線將它們分開。
注2：舉例：115/230V：表示器具只適用于標出的值（如帶選擇開關的剃須刀）。
注3：此要求也適用于準備與單相電源和多相電源都能連接的器具。
舉例：230V～/400V 3N～：表示器具只適用于給出的電壓值，230V～是用于單相交流工作，400V 3N～是用于帶中性線的三相交流工作（如帶有用于兩種電源的接線端子的器具）
通過視檢檢查其符合性。
7.4 如果器具能調節適用于不同的額定電壓或額定頻率，則該器具所調到的電壓值或頻率值的位置應清晰可辨。對不要求頻繁變動電壓或頻率調定值的器具，如果器具所調的額定電壓或額定頻率可以從固定在器具上的連接線圖來確定，則認為已滿足該條要求。
注：接線圖可放在進行電源線連接時必須取下的罩蓋內表面。它不應放在附著到器具但可容易取下的標簽上。
通過視檢檢查其符合性。
7.5 標有多個額定電壓，或標有一個或多個額定電壓范圍的器具，應標出每個電壓或電壓范圍對應的額定輸入功率或額定電流。但是，如果一個額定電壓范圍的上下限值之間的差值不超過該范圍算術平均值的10%，則可標對應該范圍算術平均值的額定輸入功率或額定電流。
額定輸入功率或額定電流的上限值和下限值應標在器具上，以使得輸入功率與電壓之間的關系是明確的。
通過視檢檢查其符合性。
7.6 當使用符號時，應按下述符號標示：
IEC 60417 規定的符號 5031(2002-10)
直流電
IEC 60417 規定的符號5032(2002-10)
交流電
IEC 60417 規定的符號 5032-1(2002-10)
三相交流電
IEC 60417 規定的符號 5032-2(2002-10)
帶中性線的三相交流
IEC 60417 規定的符號 5016(2002-10)
熔斷體
注1：熔斷體的額定電流可以和符號標在一起。
延時小型熔斷體，其中X是IEC 60127規定的時間/電流特性的符號
IEC 60417 規定的符號5019(2006-08)
保護接地
IEC 60417 規定的符號 5018(2011-07)
功能接地
IEC 60417 規定的符號 5172 (2003-02)
Ⅱ類設備
IEC 60417 規定的符號 5012 (2002-10)
燈
注2：燈的額定瓦特數可以和該符號標在一起。
ISO 7000 規定的符號 0434A (2004-01)
注意
ISO 7000 規定的符號 0790(2004-01)
閱讀操作手冊
IEC 60417 規定的符號 5021 (2002-10)
等電位
IEC 60417 規定的符號 5036 (2002-10)
危險電壓
IEC 60417 規定的符號 5180(2003-02)
Ⅲ類器具
電源性質的符號，應緊隨所標示的額定電壓值。
設置Ⅱ類器具符號所放置的位置，應使其明顯地成為技術參數的一部分，且不可能與任何其他標示發生混淆。
應使用國際單位制所規定的物理量的單位和對應的符號。
通過視檢和測量，檢查其合格性。
注3：只要不引起誤解，允許使用額外的符號。
注4：可以使用IEC 60417和ISO7000中規定的符號。
7.7連接到兩根以上供電導線的器具和多電源器具，除非其正確的連接方式是很明確的，否則器具應有一個連接圖，并將圖固定到器具上。
通過視檢檢查其符合性。
注1：如果多相器具，其電源導線的接線用指向端子的箭頭來標明，則認為其正確的連 接方式是明確的。
注2：允許使用文字標志表明正確連接方式。
注3：連接圖可以是7.4條所涉及的接線圖。
7.8除Z型連接以外，用于與電源連接的接線端子應按下述方法標示：
——專門連接中性導體的接線端子，應該用字母 N 標明。
——保護接地端子，應該用 IEC 60417 規定的符號 5019(2006-08)標明。
——功能接地端子，應該用 IEC 60417 規定的符號 5018（2011-07）標明。
這些標示符號不應放在螺釘、可取下的墊圈或在連接導線時能被取下的其他部件上。
通過視檢檢查其符合性。
7.9除非明顯的不需要，否則工作時可能會引起危險的開關，其標志或放置應清楚的表明它所控制的是器具的哪個部分。為此而用的標志方式，無論在哪里，不需要語言或國家標準的知識都應該能理解。
通過視檢檢查其符合性。
7.10駐立式器具上開關的不同擋位，以及所有器具上控制器的不同擋位，都應用數字、字母或其他視覺方式標明。此要求也適用于作為控制器一部分的開關。
如果用數字來標示不同的擋位，則斷開位置應該用數字“0”標明，對較大的輸出、輸入、速度和冷卻效果等擋位，應該用一個較大的數字標示。
數字“0”，不應用作任何其他的標示，除非它所處的位置或與其他數字的組合不會與對斷開位置的標示發生混淆。
注：例如：數字“0”，也可用在一個數字程序鍵盤上。
通過視檢檢查其符合性。
7.11在安裝或正常使用期間，打算調節的控制器應有調節方向的標示。
注：用+和-標示，可認為滿足要求。
通過視檢檢查其符合性。
7.12使用說明應隨器具一起提供，以保證器具能安全使用。
注：使用說明只要在正常使用中是可見的，則可以標在器具上。
如果在用戶的維護保養期間有必要采取預防措施，則應給出相應的詳細說明。
使用說明應聲明下述內容：
——器具不打算由存在肢體、感官或精神能力缺陷或缺少使用經驗和知識的人（包括兒 童）使用，除非有負責他們安全的人對他們進行與器具使用有關的監督或指導。
——應照看好兒童，確保他們不玩耍本器具。
對具有Ⅲ類結構且由可拆卸電源裝置供電的器具，使用說明中應指出器具只能與隨機配送的電源裝置一同使用。
Ⅲ類器具的使用說明應指出這類器具必須僅使用標記在器具上的安全特低電壓供電。對于原電池或在器具外部充電的蓄電池供電的器具，不必說明。
打算在超過海拔高度2000m使用的器具，應聲明該器具使用的最大海拔高度。
具有功能性接地的器具的使用說明應聲明下述內容：本器具含有僅用于實現功能用途的接地連接。
通過視檢檢查其符合性。
7.12.1 如果在用戶的安裝期間有必要采取預防措施，則應給出相應的詳細說明。
如果器具打算永久連接到水源并且不是通過軟管組件進行連接的，應給出說明。
對于標有不同額定電壓或不同額定頻率的器具（用“/”分隔），使用說明應包含指導用戶或安裝者對器具進行必要的調節，以使器具在所需的額定電壓或額定頻率下工作的方法。
通過視檢檢查其符合性。
7.12.2 如果駐立式器具未配備電源軟線和插頭，也沒有斷開電源（其觸點開距提供在過電壓等級Ⅲ條件下的全極全斷開）的其他手段，則使用說明中應指出，其連接的固定布線必須按布線規則配有這樣的斷開裝置。
通過視檢檢查其符合性。
7.12.3 打算永久連接到電源上的器具，如果其固定布線的絕緣，能與第 11 章的試驗期間溫升超過50K的那些部件接觸，則說明書中應指出，此固定布線的絕緣須有防護，例如，使用具有適當耐溫等級的絕緣護套。
通過視檢和第11章試驗檢，檢查其符合性。
7.12.4 嵌裝式器具，其使用說明應包括下述方面的明確信息：
——為器具安裝所需的空間尺寸。
——在此空間內支撐和固定器具的裝置的尺寸和位置。
——器具各部分與其周圍結構之間的最小間距。
——通風孔的最小尺寸以及它們的正確布置。
——器具與電源的連接，以及各分離元件的互連。
——除非器具所帶開關符合 24.3 的規定，否則需要器具安裝后能夠斷開電源連接。斷 開電源連接通過能夠接觸到的插頭或者符合布線規定的固定布線的開關完成。
通過視檢檢查其符合性。
7.12.5 對于有專門制備軟線的 X 型連接的器具，使用說明應包括下述內容：
如果電源軟線損壞，必須用從制造商或其服務機構處獲取的專用軟線或?qū)Ｓ媒M件來更換。
對于Y型連接器具，使用說明應包括下述內容：
如果電源軟線損壞，為了避免危險，必須由制造商、其服務機構或類似的專業人員更換。
對于Z型連接的器具，使用說明應包括下述內容：
電源軟線不能更換，如果軟線損壞，此器具應廢棄。
通過視檢檢查其符合性。
7.12.6 如果需要非自復位熱斷路器以符合本文件，則帶有非自復位熱斷路器（通過切斷電源復位）的器具的使用說明，應包括下述內容：
“注意：為避免由熱斷路器的誤復位產生危險，器具不能通過外部開關裝置供電，例如定時器，或者連接到根據功能有規則的進行通、斷的電路。”
通過視檢檢查其符合性。
7.12.7 固定式器具的使用說明中應闡明如何將器具固定在其支撐物上。由于膠粘不認為是可靠的固定方式，因此不采用膠粘方式進行固定。
通過視檢檢查其符合性。
7.12.8 對于連接到水源的器具，使用說明中應指出：
——最大進水壓力（Pa）；
——最小進水壓力（Pa），若對于器具的正確操作是必要的。
對于由可拆除軟管組件連接水源的器具，使用說明中應聲明使用隨器具附帶的新軟管組件，舊軟管組件不宜重復利用。
通過視檢檢查其符合性。
7.12.9 對于每種語言，7.12和7.12.1至 7.12.8中規定的使用說明應一并出現在隨器具提供的任何其他使用說明之前。或者，這些說明可以與功能使用手冊分開提供。它們可以跟在標識部件的器具描述之后，或者跟在說明語言通用的圖紙/簡圖之后。
此外，還應提供替代格式的使用說明，如在網站上提供或應用戶要求以DVD方式提供。
通過視檢檢查其符合性。
7.13使用說明和本文件要求的其他文字，應使用此器具銷售地所在國的官方語言文字寫出。
通過視檢檢查其符合性。
7.14
本文件所要求的標志應清晰易讀并持久耐用。
“警告”“注意”“危險”等警示詞(如果使用拉丁字母表示，應使用大寫字母)，其字體高度應不小于：
——3.5 mm，適用于通常在地板上使用的器具；
——2.0 mm，適用于可打印表面小于 10cm2的便攜式器具；和
——3.0 mm，其他器具。
注1：3.5mm的高度與14pt Arial近似，3.0mm與12pt Arial近似，2.0mm與8pt Arial 近似。其他字體的pt值可能不同。
警示詞的說明文字(包括大寫字母)字體高度不得小于1.6mm，其他字母按大寫字母的字體大小。
除非使用對比色，否則模壓、雕刻或壓印的標志，應凸于或凹于其表面至少0.25 mm。
通過視檢、測量并用手拿沾水的布擦拭標志15s，再用沾汽油的布擦拭15s檢查其符合性。用于此試驗的汽油是脂肪族溶劑己烷。
經本文件的全部試驗后，標志仍應清晰易讀，標志牌應不易揭下并且不應卷邊。
注2：在考慮標志的耐久性時，要考慮到正常使用的影響，例如：以涂漆或涂釉的方式 （搪瓷除外）做出的標志放在經常清洗的容器上，不認為其是持久耐用的。
7.15 7.1～7.5 中規定的標志,應標在器具的主體上。
器具上的標志，從器具外面應清晰可見，但如需要,可在取下罩蓋可見。對便攜式器具，不借助于工具應能取下或打開該罩蓋。
對駐立式器具，按正常使用就位時，至少制造商或責任承銷商的名稱、商標或識別標記和產品的型號或系列號是可見的。這些標記可以標在可拆卸的蓋子下面。其他標記，只有在接線端子附近，才能標在蓋子下面。對固定式器具，此要求適用于將器具按器具自帶的說明（書）安裝就位之后。
開關和控制器的標示應標在該元件上或其附近；它們不應標在那些重新拆裝能使此標示造成誤導的部件上。
如適用，IEC 60417規定的符號5018 (2011-07)應緊鄰IEC 60417規定的符號5172 (2003-02)或5180(2003-02)進行標示。
通過視檢檢查其符合性。
7.16如果對本文件的符合取決于一個可更換的熱熔斷體或熔斷體的動作，則其牌號或識別熔斷體用的其他標志應標在某一位置，當器具被拆卸到能更換熔斷體時，該標志應清晰可見。
注：只要熔斷體動作后，其標志仍清晰，則允許在熔斷體上標示。
此要求不適用于只能與器具的某一部件一起更換的熔斷體。
通過視檢檢查其符合性。
