電池內阻(Rint)主要包括三種不同的電阻：材料、電解液和電連接引起的歐姆電阻(Rohm)；離子移動電阻引起的電荷轉移電阻(Rch,tr)；電解液內正負極之間的濃度引起的擴散電阻(Rd)。

但在常規內阻測試中，電池內阻包括交流內阻和直流內阻。最常見測量電池內阻的設備都是測量電池交流內阻(ACIR)，即在高頻率(1 kHz)下測得的電池的歐姆內阻，但其不能直觀、全面地反映電池性能。相比之下，直流內阻(DCIR)不僅包括歐姆內阻(交流內阻)，還包括極化內阻，更適合用于電池性能評估。本文測量了不同溫度、不同頻率下的交流內阻、直流內阻及電化學阻抗。

1、 實驗

實驗電池為磷酸鐵鋰體系電池，交流內阻測試儀器為電池阻抗測試儀BT4560，直流內阻充放電儀器為Arbin電池測試儀，電化學阻抗譜測試儀器為德國Zahner電化學工作站。

測試鋰離子電池在相同溫度、不同頻率下的交流內阻。選取兩組不同型號鋰離子電池：第一組1#~10#；第二組11#~20#。電池荷電狀態(SOC)為30%，測試環境溫度為28.3 ℃，測試頻率為1、10、100、1000Hz，記錄兩組電池在上述測試條件下的交流內阻。

測試鋰離子電池在不同溫度、不同頻率下的交流內阻。選取另外一組鋰離子電池，即第三組21#~30#電池，電池SOC為30%，測試環境溫度為20、23、25、28、30、32、35 ℃，測試頻率為1和1000Hz，記錄該組電池在上述測試條件下的交流內阻。

測試鋰離子電池在相同溫度、不同頻率下交流內阻和直流內阻。選取第一組1#~10#電池進行交流內阻和直流內阻測試。電池SOC為 30%，測試環境溫度為28.3 ℃，交流內阻測試頻率為1、10、100、1000Hz，測試儀器為電池阻抗測試儀BT4560。直流內阻測試方法為以1C電流進行10s脈沖充電(Arbin電池測試儀)，分別記錄放電前后電池電壓V1、V2，按式(1)計算直流內阻。記錄上述測試條件下的交流內阻和直流內阻。

R=(V1－V2)/I     (1)

測試鋰離子電池交流內阻和電化學阻抗譜(EIS)。在第二組電池中選取11#~13#號電池進行交流內阻和電化學阻抗譜測試，測試環境溫度為28.3 ℃，交流內阻測試頻率為1、10、100、1000 Hz，測試儀器為電池阻抗測試儀BT4560，電化學阻抗譜測試儀器為德國Zahner電化學工作站。

2、 結果與討論

2.1 相同溫度、不同頻率下的交流內阻

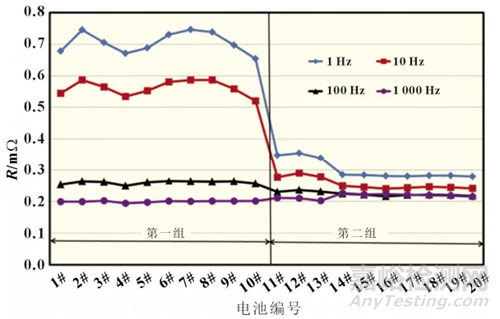

圖1為相同溫度、不同頻率下電池交流內阻測試結果，通過縱向?qū)Ρ认嗤瑴囟认碌谝唤M或第二組在不同頻率下交流內阻發現，交流內阻隨測試頻率降低而逐漸增加；通過橫向?qū)Ρ鹊谝唤M和第二組在相同溫度、不同頻率下的交流內阻發現，交流內阻隨測試頻率降低而逐漸增加的規律與電池體系無關，但不同電池體系變化幅度不同。

圖1 相同溫度、不同頻率下電池交流內阻

2.2 不同溫度、不同頻率下的交流內阻

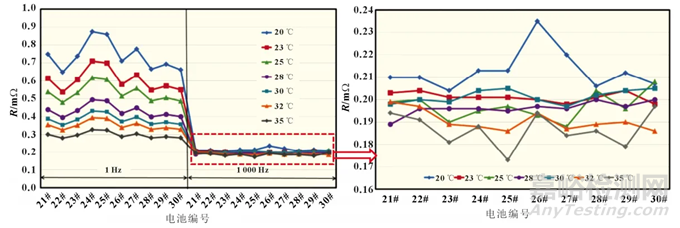

圖2為不同溫度、不同頻率下電池交流內阻測試結果。頻率為1Hz時，電池在不同溫度下交流內阻隨測試溫度降低逐漸增加；頻率為1000 Hz時，23~30℃測試溫度下，電池交流內阻變化不明顯，只在測試溫度的兩極端有明顯變化。通過橫向?qū)Ρ阮l率為1和1000Hz時不同溫度下交流內阻發現，在高頻下交流內阻隨溫度變化不明顯。

圖2 不同溫度、不同頻率下電池交流內阻

2.3 相同溫度、不同頻率下的交流內阻和直流內阻

圖3為相同溫度、不同頻率下電池的交流內阻和直流內阻測試結果，通過對比不同頻率交流內阻與直流內阻相關系數R2發現，1和10Hz頻率下的交流內阻與其直流內阻有很強的相關性，且頻率越小，相關性越強。根據上述結論，可將低頻(1~10Hz)下的交流內阻作為直流內阻的另一種測量方式。

圖3 相同溫度、不同頻率下交流內阻和直流內阻關系圖

2.4 交流內阻和電化學阻抗譜

實驗分析認為電池電化學阻抗由四部分組成：(1)隔膜、電極材料和外部電阻等組成的高頻區域的歐姆阻抗；(2)活性物質與集流體之間的接觸阻抗；(3)離子和電子在具有一定厚度的多孔電極中傳遞與轉移的擴散阻抗；(4)低頻下的Warburg阻抗。

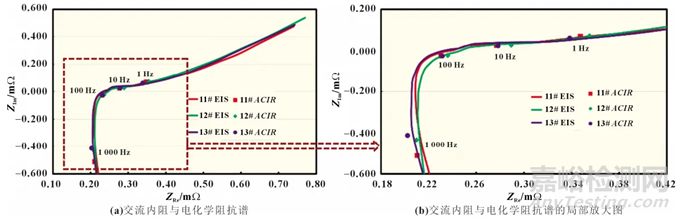

圖4為不同頻率下電池交流內阻與電化學阻抗譜的測試結果。不同頻率下測得的電池交流內阻值分別與電化學阻抗譜某一點重合，說明不同頻率下的交流阻抗值與不同頻率下的電化學阻抗值一致。其中，1Hz下的交流阻抗值反映低頻部分的Warburg阻抗；10Hz下的交流阻抗反映低頻部分的擴散阻抗；100Hz下的交流阻抗反映中頻部分的接觸阻抗；1000Hz下的交流阻抗反映高頻部分的歐姆阻抗。

圖4 不同頻率下交流內阻與電化學阻抗譜

文獻參考：李加林, 王玲玲, 劉萍. 磷酸鐵鋰電池內阻的研究[J]. 電源技術, 2022(046-002).
