傳統燃油汽車采用 12V 給車內電氣（車燈，雨刷，車窗，空調等）供電， 不易發生觸電事故.電動汽車采用動力電池提供動力驅動電動機，電動汽車高壓蓄電池（動力電池）輸出電壓已經超出了安全電壓，若系統絕緣損壞就會發生觸電事故。發生觸電事故的主要原因有以下幾種：
（1）缺乏電氣安全知識；
（2）違反操作規程；
（3）設備不合格；
（4）設備失修等。
1、 絕緣相關概念
（1）擊穿
在固體電介質中發生破壞性放電時，稱為擊穿。擊穿時，在固體電介質中留下痕跡，使固體電介質永久失去絕緣性能。
（2）原子結構
原子由原子核和核外電子構成，這些電子繞著原子核的中心運動，就像太陽系的行星繞著太陽運行一樣。原子核內有質子、中子，還有其他基本粒子。
（3）電流
導體內的自由電子或離子在電場力的作用下有規律的流動。規定正電荷移動的方向?yàn)檎较?。用字?i 表示，單位為 A（安）。
（4）電壓
電路中兩點之間的電位差。用字母 U表示，單位是 V（伏）。標稱電壓（nominal voltage）一個電氣系統名義的電壓值。該系統的特性都與此值有關。工作電壓（working voltage）在任何正常工作狀態下，電氣系統可能產生的交流電壓（均方根值 rms)或直流電壓的最髙值（不考慮瞬時電壓）。
（5）電阻
導體能導電，同時對電流有阻力作用，這種阻礙電流通過的能力成為電阻， 用字母 R 表示，單位是 Ω（歐姆）。
絕緣體內部：原子核周圍的電子被原子核牢牢束縛，稱為束縛電子，因此絕緣體不導電；
導體內部：存在大量脫離原子核束縛的電子,稱為自由電子，因此導體導電。
（6）電路 electrical circuit
電流可以流過的彼此相連的帶電部件的集合。

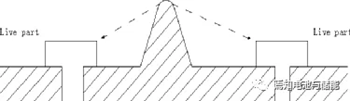

（7）電氣間隙
兩導電部件之間，或一個導電部件與器具的易觸及表面之間的空間最短距離， 如圖所示。
（8）爬電距離
兩導電部件之間，或一個導電部件與器具的易觸及表面之間沿絕緣材料表面測量的最短路徑，如圖所示。
（9）直接接觸 direct contact
人員與帶電部件的接觸。
（10）間接接觸 indirect contacl
人員與基本絕緣故障情況下變?yōu)閹щ姷耐饴犊蓪?dǎo)電部件之間的接觸?；蛘哒f指電氣設備的外露導電部分因絕緣損壞而帶故障電壓，這時人或動物接觸此外露導電部分而遭受的電擊。例如因絕緣破損，人挪動相線線芯碰金屬支柱時遭受的電擊。電動汽車本來車殼不帶電，當由于電動汽車內部高壓系統中的零部件的絕緣損壞導致機殼至少兩點帶電時，此時如果人不小心觸碰車殼時，會造成間接接觸觸電。
（11）四種絕緣
電動汽車中涉及到 4 種絕緣，包括基本絕緣，附加絕緣，雙重絕緣，加強絕緣。
基本絕緣 basicinsulation
帶電部件上對防觸電（在沒有故障的狀態下）起基本保護作用的絕緣。
附加絕緣 supplementary insulation

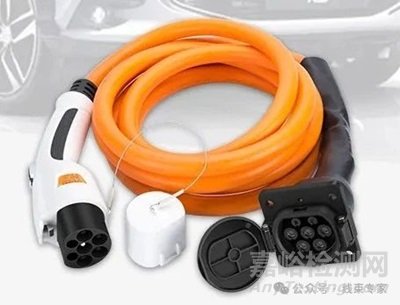

為了在基本絕緣故障情況下防止觸電，而在基本絕緣之外使用的獨立絕緣。以導線絕緣為例說明基本絕緣和附加絕緣表現形式，電動汽車使用的高壓電纜如圖所示。
基本絕緣和附加絕緣
雙重絕緣 double insulation
同時具有基本絕緣和附加絕緣的絕緣。雙重絕緣使用的例子如：具有兩層護套的電線。舉例說明：一根電源線有基本絕緣，如果再套一層纖維管或熱縮管， 那么增加的這一層絕緣叫做附加絕緣，加強絕緣從形式上看是一層絕緣，但本質上相當于雙重絕緣的功能。
加強絕緣 reinforced insulation
提供相當于雙重絕緣保護程度的帶電部件上的絕緣結構。絕緣結構并不意味著絕緣必須是同類材料，它可以由幾種不同于基本絕緣或附加絕緣那樣能夠單獨試驗的絕緣層組成。

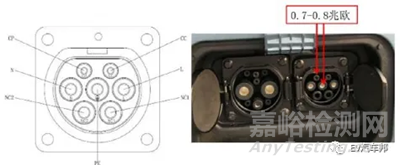

加強絕緣使用的例子很多，如：一般電器產品的塑膠外殼。電動汽車交流充電插座屬于加強絕緣，如圖所示。
電動汽車交流充電插座
對于上述 4種絕緣可以拿個生活例子穿衣服來比喻：基本絕緣：穿了一件衣服；附加絕緣：可能有點冷，在原來的衣服上再加一件；雙重絕緣：兩件衣服的統稱，即第一件衣服+第二件衣服；加強絕緣：就穿一件衣服，比較厚的保暖衣。此件衣服可以是一層也可以是兩層或多層。
（12）電動車的防護等級
IP（INGRESS PROTECTION）防護等級系統是由IEC（INTERNATIONALELECTROTECHNICAL COMMISSION）所起草，將電器依其防塵防濕氣之特性加以分級。這里所指的外物含工具，人的手指等均不可接觸到電器內之帶電部分， 以免觸電。IP 防護等級是由兩個數字所組成，第 1 個數字表示電器防塵、防止外物侵入的等級，第 2 個數字表示電器防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。
防護等級多以 IP 后跟隨兩個數字來表述，數字用來明確防護的等級。
第一位數字表明設備抗微塵的范圍，或者是人們在密封環境中免受危害的程度。代表防止固體異物進入的等級，最高級別是 6，如表 3.1所示；
第二位數字表明設備防水的程度。代表防止進水的等級，最高級別是 8， 如表 3.2 所示。
表3.1 IP后第一位數字:防塵等級說明
|
|
|
|
|
|
|
|
|
|
|
|
| 2 | 防 止 直 徑 大 于12.5mm 的固體外物侵入 | 防止人的手指接觸到電器內部的零件，防止中等尺寸（直徑大于12.5mm）的外物侵入 |
| 3 | 防 止 直 徑 大 于2.5mm 的固體外物侵入 | 防止直徑或厚度大于 2.5mm 的工具、電線及類似的小型外物侵入而接觸到電器內部的零件 |
| 4 | 防 止 直 徑 大 于1.0mm 的固體外物侵入 | 防止直徑或厚度大于 1.0mm 的工具、電線及類似的小型外物侵入而接觸到電器內部的零件 |
| 5 | 防止外物及灰塵 | 完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作 |
| 6 | 防止外物及灰塵 | 完全防止外物及灰塵侵入 |
表3.2 IP后第二位數字:防水等級說明
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
（13）I和 II類設備
I類設備 class 1 equipment
依靠基本絕緣對帶電部件進行防觸電保護，并把這個設備中外露可導電部件
與保護導體相連的設備。
在電動汽車中一類設備主要有：電動汽車的線束中帶一層絕緣外皮的導線。
II類設備 classIIequipment
使用雙重絕緣或加強絕緣進行防觸電保護的設備。

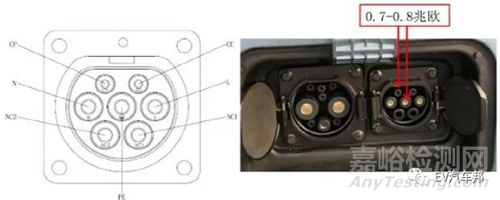

在電動汽車中二類設備主要有：電動汽車交流充電插座，各種接插件的接口， 高壓電纜等，如圖所示。
電動汽車交流充電插座
（14）電位均衡概念
電動汽車中各個高壓部件采用接地線連接，保證各個高壓部件電位均衡。接地的電阻值不超過 0.1Ω。
（15）污染等級
環境條件：根據導電物體吸濕的塵埃、游離氣體或鹽類和由于吸濕或凝露導致表面介電強度或電阻率下降事件發生的頻度而對環境條件作出的分級。
污染等級 1：無污染、或僅有干燥的非導電性污染。
污染等級 2：一般情況下，只有非導電性污染。但是，也應考慮到偶然由于凝露造成的暫時的導電性。
污染等級 3：存在導電性污染，或者由于凝露使干燥的非導電性污染變成導電性的污染。
污染等級 4：造成持久性的導電性污染，例如由于導電塵?；蛴暄┰斐傻奈廴尽?/span>
按照國標 GB4706.1-2005 需要滿足爬電距離和電氣間隙的要求（針對污染等級為 III，使用電壓 220-240V，一般如下）：
基本絕緣：電氣間隙 1.5mm，爬電距離 4.0mm；
雙重絕緣：電氣間隙 3.0mm，爬電距離 8.0mm；
污染導致；絕緣破壞，所以電動汽車高壓系統必須需要維護。
（16）絕緣等級
絕緣等級是指其所用絕緣材料的耐熱等級，分 A級、E級、B級、F級、H 級、C 級、N級、R級。允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度。
在電氣設備中，絕緣材料是最為薄弱的環節。絕緣材料尤其容易受到高溫的影響而加速老化并損壞。不同的絕緣材料耐熱性能有區別，采用不同絕緣材料的電氣設備其耐受高溫的能力就有不同。因此一般的電氣設備都規定其工作的最高溫度。
絕緣等級說明
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
（17）絕緣電阻
簡單說絕緣電阻是指絕緣物在規定條件下的直流電阻。具體說絕緣電阻是指加直流電壓于電介質，經過一定時間極化過程結束后，流過電介質的泄漏電流對應的電阻稱絕緣電阻。
2、 絕緣監測重要性
（1）絕緣電阻監控系統
絕緣電阻監控系統是對動力電池和電底盤之間的絕緣電阻進行定期（或永久)地監視的系統。
對于電動汽車高壓系統來說，高壓系統中所有零部件（如車載充電器，驅動電機，電機控制器，高壓分線盒，DC/DC 變換器等），均與高壓蓄電池是并聯關系，所以（包括高壓蓄電池）這些零部件中任何一個零部件發生絕緣故障，均可以通過測量高壓蓄電池的正、負極的對地絕緣電阻來檢測出。
在實際電動汽車中，高壓部件是一種并聯的結構，整個系統的絕緣電阻是所有高壓部件絕緣電阻的并聯值。依據 GB/T18384.3的要求，高壓系統絕緣值應大于 100Ω/V，而 SAEJ1766和 ECER100標準規定絕緣值應大于 500Ω/V。這實際要求高壓母線上的設備本身的絕緣電阻值要遠大于上述要求值。

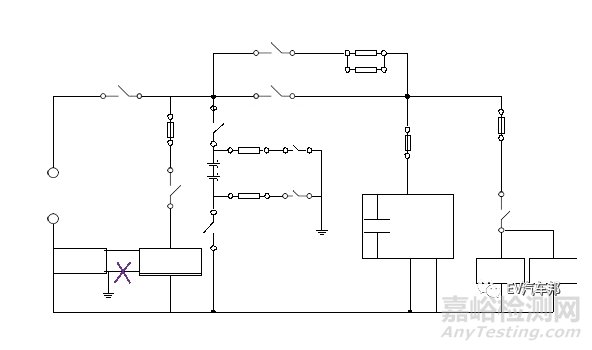

整車高壓系統原理圖
因此，對于電動汽車高壓系統而言，其等效的絕緣電阻與整個系統的工作狀態密切相關，這對整個高壓系統的絕緣狀態監測提出了很高的要求。
電動汽車發生絕緣故障之后會對操作者和設備帶來不同程度的傷害，設備通常采用各級別保護措施，對于操作者來說即使在絕緣故障工況下，只要按照一定的規則操作就不會發生危險。
（2）電動車高壓系統發生絕緣故障分類
由于電動車高壓系統發生絕緣故障導致人觸電主要分為兩大類：
高壓部位直接對車身的絕緣失效

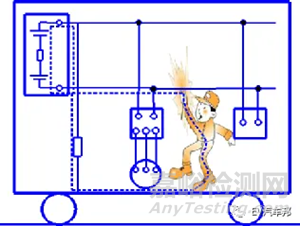

以高壓母線正極對車身絕緣失效為例進行分析，如下圖所示。如果母線正極對車身的絕緣電阻值變小（可能由于高壓母線本身或者某一設備發生了正極對車身地絕緣故障而造成），則當人體接觸到負極母線時，通過人體的電流值可能較大。如果絕緣電阻值減小到使通過人體的電流超過安全電流限值的時候， 就會發生電擊事故。
高壓母線正極對車身的絕緣故障

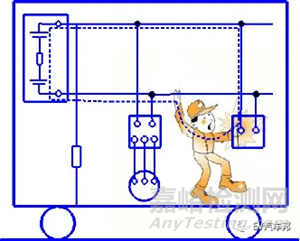

高壓部位對設備外殼的絕緣失效

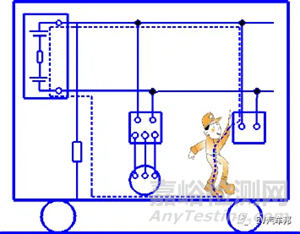

如下圖所示，假設某一高壓電氣設備正極出現對外殼的碰殼或漏電故障， 那么當人體一端接觸到帶電外殼，另一端與高壓母線負極直接接觸時，即使人體與車身是絕緣的，人體仍舊相當于接觸到高壓母線正、負兩極，因此仍然會有危險的漏電流如下圖中虛線所示的途徑流過人體，從而造成對人員的間接電擊。
高壓部位對設備外殼的絕緣故障
電動汽車絕緣故障對電動汽車內部設備的影響
電動汽車高壓零部件較多，如動力電池組、驅動電動機、電機控制器、車載沖電機等等，如不測絕緣電阻，導致設備短路燒毀。例如當電機某相繞組對地絕緣過小時會造成電機控制器過流，可能造成 IGBT 模塊擊穿或燒損。
3、 電動汽車的觸電防護
（1）電壓等級介紹
根據電路的工作電壓 U，將電路分為以下幾級，如表所示。
電路的電壓分級
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：
1）60 V（DC）或 25 V（AC）的電壓是因考慮了空氣的濕度條件。對非交流電但是重復的脈沖電壓，如果峰值持續時間大于 10 ms,則取工作電壓為最大峰值。如果峰值持續時間小于10ms，則取工作電壓為均方根值。記錄下的交流電壓值在規定的頻率范圍內是非常重要的。
2）波動電壓的均方根不超過 10%。
3）B 級的最高電壓按GB 156—1993 中 1 的規定。
（2）電動汽車對人觸電防護
GBT 18384.3-2001電動汽車安全要求第 3 部分：人員觸電防護要求中明確規定了對人觸電防護的基本要求，觸電防護如下。
觸電防護應包含防止人員與任何帶電部件的直接接觸和在帶電部件的基本
絕緣故障的情況下的觸電防護。對于 A 級電壓的電路不要求提供觸電防護。
直接接觸防護
對于任何 B 級電壓電路的帶電部件，都應為人員提供危險接觸的防護。直接接觸防護應由帶電部件的基本絕緣提供遮擋/外殼，或兩者的結合來提供，并應滿足基本絕緣、附加絕緣、雙重絕緣和加強絕緣的要求中的內容，以及耐壓試驗的要求中的內容。
基本絕緣故障情況下的防護
任何 B級電壓電路的帶電部件的基本絕緣故障時，應防止人員與外露可導電部件接觸而導致的觸電危害。
故障情況下，應由Ⅰ類設備或Ⅱ類設備或兩者組合來防護。Ⅱ類設備的附加絕緣、雙重絕緣或加強絕緣應滿足基本絕緣、附加絕緣、雙重絕緣和加強絕緣的要求中的內容。Ⅰ類設備的電位均衡應滿足電位均衡的要求中的內容。
按照 GB 5465. 2 的規定，Ⅱ類設備應用下列符號進行標志。
在電動汽車中對人體防護的具體措施有以下幾種：
對電動汽車中高壓系統采取電位均衡
采用等電位連接的作用示例如下圖所示，該方法將直流電氣設備外殼與車輛底盤直接連接。采用等電位聯結后，該設備外殼和車身地為相同電位，當該設備正極發生對外殼漏電故障時，即使人員接觸到該設備帶電的外殼，由于人體被等電位連接線短路，故不會有危險的電流流過，從而避免了電擊。
等電位連接的作用示例
按國家標準，等電位聯結所用的保護導體的電阻值應滿足下面的導電性試驗要求：用一個不超過 60V(DC)的電壓，動力電路最大電流的 1.5 倍或 25A 的電流（取二者中較大值）通過任何兩個進行等電位聯結的外露可導電部件，持續時間至少 5s，測量其電壓 降。根據電流和電壓降計算得到的保護導體的電阻值不應超過 0.1Ω。

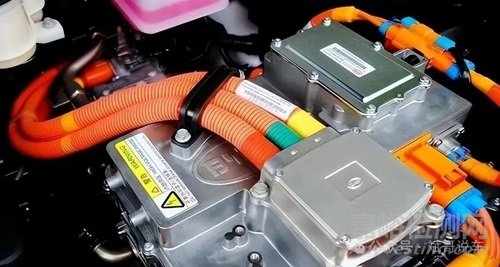

在工程上，電動汽車中實現電位均衡主要通過搭鐵實現，搭鐵點接線通常有一個螺母或螺柱，由此將搭鐵線直接連接到車體或金屬部件上。傳統汽車搭鐵方式如圖所示。電動汽車驅動電動機搭鐵如圖所示。

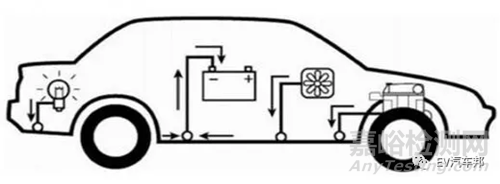

整車負極搭鐵工作示意圖

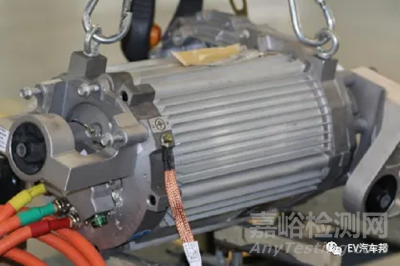

驅動電機搭鐵
電動汽車充電系統涉及到工頻交流電對人體其它觸電防護措施具體如下：
保護接地

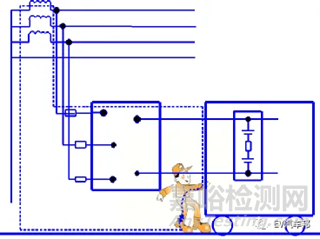

保護接地是將電氣設備的外露可導電部分用保護線與大地直接連接的防護措施。保護接地一般可作為一種電擊防護措施應用在電動汽車充電系統中。圖示對電動汽車車身采用保護接地措施，即利用 PE 線直接接地。此時如果人員站在地面上接觸到帶有危險電壓的設備外殼（例如圖中所示的電動汽車車身外殼），由于保護線 PE 的電阻很小，故人體兩端承受的電壓也很小，通過人體的漏電流也就會很?。ù蟛糠致╇娏鞫加?PE 線經大地流回電網，如圖中虛線所示），從而使得人員的間接電擊危險性大大降低。

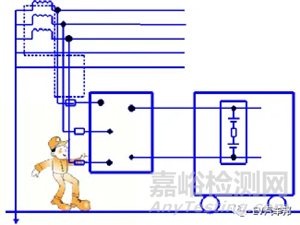

保護接地對人員電擊的防護
保護接零
保護接零一般可作為一種電擊防護措施應用在電動汽車充電系統中，如下圖所示為一種應用示例。對充電機外殼采用保護接零，利用 PE 線將外殼與供電電網的保護零線連接起來。
保護接零對人員電擊的防護
采用保護接零時，一方面，由于設備外殼通過保護導體連接到電網保護零線， 設備對外殼絕緣故障時 漏電流會流回電網電源中性點，即此時會造成故障相線對零線的單相短路故障，巨大的短路電流會促使線路上的過電流及短路保護裝置或者熔斷器動作，切斷電源，消除電擊危險；另一方面，同保護接地類似，保護線 PE 電阻很小，能夠降低人員間接接觸時兩端承受的電壓，從而降低電擊危險性。
