本文介紹了JJF 1171—2024《溫濕度巡回檢測儀校準規范》的修訂背景、主要內容和計量特性，并對JJF 1171—2024與JJF 1171—2007《溫度巡回檢測儀校準規范》在適用范圍、標準器、測量范圍等方面的差異進行了詳細比對，對JJF 1171—2024在使用過程中需注意的事項作了詳細說明，以便計量校準人員正確理解、執行該校準規范。



1、修訂背景

溫濕度巡回檢測儀是一種集成了多路溫度與濕度傳感器的溫濕度測試設備，它將集傳感器與顯示儀表完美融合為一體，廣泛應用于校準干燥箱、溫濕度試驗設備、培養箱等環境試驗設備的溫度和濕度參數，為企事業單位產品質量提升和節能減排提供了技術支撐。該設備同時在全國計量技術機構、科研機構、企業等方面廣泛應用。

此前，溫度巡回檢測儀的校準工作遵循JJF 1171—2007 《溫度巡回檢測儀校準規范》（以下簡稱“原規范”）。原規范實施至今已有10余年，在-60 ℃~ 300 ℃范圍內基本滿足了溫度巡回檢測儀的量值傳遞要求。但隨著科學技術的發展及社會需求的改變，原規范已經不能滿足溫濕度巡回檢測儀發展的需要，也無法滿足全面評價溫濕度巡回檢測儀的計量性能要求。因此，修訂溫度巡回檢測儀校準規范，對于規范該類設備的生產和使用、方便計量校準機構開展工作、確保量值統一等方面具有重要意義。關于溫濕度巡回檢測儀，目前在國際標準化組織（ISO）和國際法制計量組織（OIML）中尚無對應的國際建議或其他技術文件，起草小組主要參考已正式發行的相關檢定規程/校準規范的最新版本。JJF 1171—2024《溫濕度巡回檢測儀校準規范》（以下簡稱“新規范”）在編制格式上執行了JJF 1071—2010《國家計量校準規范編寫規則》的規定，根據JJF 1059.1—2012《測量不確定度評定與表示》的要求評定不確定度，采用了JJF 1007—2007《溫度計量名詞術語及定義》中的相關定義。

新規范于2024年6月14日由市場監管總局批準發布，并將自2024年12月14日起開始實施。



2、 規范主要內容解析

2.1適用范圍

當前市面上的巡回檢測儀普遍支持溫度、濕度傳感器的靈活配置，且大部分巡回檢測儀均配有濕度傳感器，故將規范的名稱由《溫度巡回檢測儀校準規范》改為《溫濕度巡回檢測儀校準規范》，更符合目前該類設備的實際情況。同時，新規范對適用范圍進行了擴展，溫度的測量范圍由-60 ℃~ +300 ℃擴展到-80 ℃~ +1200 ℃，增加了濕度參數的校準，明確了在環境溫度為5 ℃~ 40 ℃時，濕度測量范圍為（5 ~ 95）%RH?，F(xiàn)今，溫度源也有了長足發展，-80 ℃的恒溫槽已屬于常規配置，完全能夠?qū)崿F(xiàn)-80 ℃ ~ 1200 ℃溫度范圍內的校準。

2.2 名詞術語

2.2.1溫濕度巡回檢測儀

參考JJF 1007—2007中溫度巡回檢測儀的定義，在此基礎上加入了“濕度”的內容。

2.2.2溫度示值一致性

溫度示值一致性定義為“校準狀態下，巡回檢測儀所有溫度通道示值中，最大值與最小值的差值”，是指在符合新規范規定的環境條件、采用相應的測量標準和配套設備、依據校準方法進行校準時所得到的所有溫度通道示值中最大值與最小值的差值。該定義基于以下考慮提出：

（1）反映巡檢儀各通道測量結果的一致性程度，方便用戶直觀地判斷巡回檢測儀的性能。同樣是溫度示值誤差為±0.20 ℃的巡回檢測儀，各通道最大值與最小值的差值可以為0.00 ~ 0.40 ℃之間的任意值。

（2）方便用戶使用。用戶可在使用巡回檢測儀測量其他設備（比如干燥箱）時，根據被測設備的技術指標和巡回檢測儀的溫度示值一致性來判斷是否需要對各通道都加修正值使用。

（3）參考其他技術規范中涉及多通道儀器的要求。JJG 597—2005 《交流電能表檢定裝置》中給出了“多路輸出的一致性”的要求，指出“具有多路輸出的裝置，各路輸出的基本誤差符合規定的同時，相互間基本誤差最大變化值應不超過最大允許誤差的30%”；JJG 205—2005《機械式溫濕度計》之附錄D溫濕度檢定箱的溫濕度均勻度、波動度測試方法中要求“多路溫度測量裝置一套，每路溫度最大允許誤差不超過±0.1 ℃，各路間不一致性不大于0.1 ℃”；JJF 1098—2003《熱電偶、熱電阻自動測量系統校準規范》也提出了“通道間數據采集差

值”的要求，其具體測試方法為：在納伏表上分別讀取各通道的采樣值，反復測量3次，取各通道采集數據的平均值為各通道的數據采集值，計算其中的最大值為通道間數據采集的差值。濕度示值一致性同理。

2.2.3巡檢周期

新規范溫度示值一致性的定義參考了GB/T 34050—2017《智能溫度儀表 通用技術條件》中最小循環周期的定義：在采用循環方式工作的系統中，系統完成單次工作循環時所需的最短時間。

2.3 計量特性

2.3.1保留了“溫度示值誤差”，增加了“濕度示值誤差”

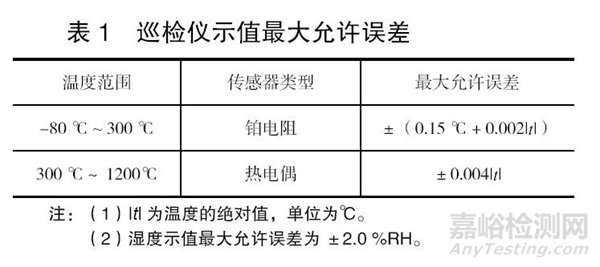

起草小組通過調研廠家及查閱相關技術文件，匯總了目前常見的巡回檢測儀的技術指標。綜合這些文件中的要求和目前巡回檢測儀的實際情況，通過實驗以及對以往校準巡回檢測儀數據的統計，給出了溫濕度巡回檢測儀溫度示值誤差和濕度示值誤差的一般技術要求，具體如表1所示。



2.3.2增加了溫度示值一致性和濕度示值一致性

溫度示值一致性和濕度示值一致性指標反映了巡回檢測儀各通道測量結果的一致性程度，越小越好。在足夠小的情況下，用戶在使用巡回檢測儀測試設備時才可忽略一致性的影響，否則應對各通道加修正值使用，或在分析不確定度時應考慮一致性所帶來的影響。目前，巡回檢測儀更多考慮了示值誤差而忽略了一致性指標，根據試驗及以往的巡回檢測儀校準數據，約90%的校準點的一致性數據能小于最大允許誤差的絕對值，所以新規范在“計量特性”部分給出的指標是“應不超過溫度示值最大允許誤差的絕對值”。該指標應為多通道儀器所關注，希望能通過新規范提出的指標要求，促進巡回檢測儀性能的提升。

2.3.3刪除了功能性檢查項目

2.4測量標準及其他設備

2.4.1增加了標準器

考慮到目前計量技術機構的使用情況，刪除了標準汞基溫度計，繼續保留標準水銀溫度計作為標準器。由于《水俁公約》生效后，標準水銀溫度計將有可能受到影響，且巡回檢測儀的測量范圍也遠遠超出標準水銀溫度計的測量范圍，溫度范圍擴展到1200 ℃，所以增加了標準鉑銠10-鉑熱電偶溫度計作為溫度標準器。因?yàn)樵黾恿藵穸葏?shù)，所以增加了精密露點儀作為濕度測量標準器。

2.4.2增加了電測設備

電測設備電阻測量相對誤差不低于±5×10-5，與標準鉑電阻溫度計配合使用；電壓準確度等級為0.01級，分辨力不低于0.1 μV，與標準鉑銠10-鉑熱電偶溫度計配合使用。

2.4.3提高了恒溫槽的技術要求

隨著計量技術的發展，恒溫槽的性能指標有了很大的提升，能夠滿足上述要求。主要是因?yàn)檠不貦z測儀的測量準確度逐步提高，要求標準裝置也相應提升。

2.4.4增加了檢定爐

檢定爐的指標參考了JJF 1262—2010 《鎧裝熱電偶校準規范》，為高溫?zé)犭娕紓鞲衅鞯男?zhǔn)提供溫度源。

2.4.5增加了濕度發生器

用于校準濕度的傳感器，可以為溫濕度標準箱，也可以為濕度發生器。使用溫濕度標準箱時，可適當減小有效工作區域以滿足技術指標要求；濕度發生器應能控制溫度，且溫度指標滿足要求。

2.4.6增加了恒溫箱

恒溫箱用于所配傳感器為內置式溫度傳感器的巡回檢測儀的校準，指標參考了JJF 1366—2012《溫度數據采集儀校準規范》和JJG 993—2018《電動通風干濕表》的要求。經調研，目前的高精度恒溫箱可以達到該指標要求。

2.4.7增加水三相點瓶及其凍制裝置

對于高精度的巡回檢測儀，需在校準前先測量標準鉑電阻溫度計的Rtp值，并使用新測得的Rtp值計算標準溫度值，從而降低最終的測量不確定度。

2.5 校準項目和校準方法

2.5.1校準項目

根據巡回檢測儀所配傳感器的不同，可在溫度示值誤差、濕度示值誤差、溫度示值一致性、濕度示值一致性中確定校準項目。

2.5.2校準方法

（1）根據所配傳感器的測量范圍，相應地選擇標準器和配套設備。恒溫槽（恒溫箱）和標準鉑電阻溫度計（標準水銀溫度計）配套使用，檢定爐和標準鉑銠10-鉑溫度計配套使用。

（2）通過實驗發現，使用恒溫槽做溫度源時，傳感器直接插入介質時要好于使用玻璃管，玻璃管內放入適當介質時要好于沒有介質。所以，校準時應盡可能直接插入介質。因傳感器封裝不能直接插入介質的，可使用玻璃管，管內放入適當介質，介質可與恒溫槽介質相同，介質高度約溫度傳感器長度的2/3，且玻璃管與傳感器相適應，不能塞滿玻璃管。

（3）溫度校準和濕度校準讀取數據的次數統一規定為4次。這是因?yàn)闊犭娕夹?zhǔn)時，檢定爐波動度較大會對讀數次數產生影響。原規范中規定讀數2次，JJF 1076—2001中規定讀數3次，新規范統一規定為讀數4次。

（4）由于現有的巡回檢測儀多為自動巡檢，很少再手動改換通道，巡檢時不會出現逆向巡檢，所以取消了往復循環讀數。

（5）規定了濕度校準時標準器的放置，對于投入式的精密露點儀，要求精密露點儀的溫度傳感器放置在上風口，露點傳感器放置在下風口，兩者的距離為（5 ~ 10）cm。這是因?yàn)槁饵c(diǎn)傳感器工作時會發熱，需要避免影響溫度測量。

2.5.3數據處理

因?yàn)闃?biāo)準器的不同，分別給出了使用標準鉑電阻溫度計、標準水銀溫度計、標準鉑銠10-鉑熱電偶溫度計時，計算溫度示值誤差的處理方法及濕度示值誤差的計算方法。同時，給出了溫度示值一致性和濕度示值一致性的計算公式。

2.6 附錄

（1）結合校準參數和測量范圍的變化，修改了原始記錄和校準證書內頁格式，增加了高溫校準、濕度校準的相關表格。

（2）增加了不確定度分析示例，包括標準器為標準鉑電阻溫度計和標準鉑銠10-鉑熱電偶溫度計的溫度示值誤差的不確定度評定，以及濕度示值誤差的不確定度評定。



3、 規范執行中需注意的事項

3.1校準準備工作

有的巡回檢測儀需要每個通道都輸入對應傳感器的參數以提高測量準確度，允許在校準前依據相應檢定規程/校準規范單獨校準傳感器，并將相關參數輸入巡回檢測儀，但在巡回檢測儀開始校準后不應再改變。

配置AA級或A級鉑電阻傳感器的巡回檢測儀，校準時應使用標準鉑電阻溫度計作測量標準。校準前，將標準鉑電阻溫度計放入凍制好的水三相點瓶中測量其Rtp值，以此計算標準溫度值，從而降低最終的測量不確定度。

對溫度傳感器進行校準時，若溫度傳感器不能直接接觸槽內介質，可將其放置在內徑與傳感器直徑相適應的玻璃試管中，并在管內放入適當導熱介質（可與恒溫槽介質相同），介質高度約為溫度傳感器探頭長度的2/3。為消除玻璃試管內的空氣對流，管口應用脫脂棉塞緊，這樣可大幅提高校準的準確性。

3.2 校準過程

根據巡回檢測儀所配置的溫度傳感器，在其常規測量范圍內均勻選擇不少于5個校準點，也可以根據用戶需要選擇校準點。帶有負溫區的巡回檢測儀，校準點應包括0 ℃。在恒溫槽或恒溫箱中校準時，室溫以上校準點按從低溫到高溫、室溫以下校準點按從高溫到低溫的順序，逐點進行校準。



4、 結束語

溫濕度巡回檢測儀在測量環境試驗設備、數據中心機房等方面發揮了重要作用，為節能減排、提升產品質量提供了技術保障。在新規范的修訂過程中，各參加修訂單位通力合作，以原規范為基礎，結合同類計量技術規范、產品說明書等技術資料，重新設計了計量性能指標。通過多次實驗驗證其校準項目和校準方法可操作性強，計量特性及技術指標科學合理，基本滿足當前溫濕度巡回檢測儀的實際溯源要求，能較好地對各類溫濕度巡回檢測儀進行客觀公正的評價。
