    半導體產品可靠性測試的主要目的在于確保發貨的半導體產品在經客戶組裝和調試后，能在終端用戶手中展現出預期的使用壽命、功能和性能。然而，這一測試受到時間和資金的限制。半導體產品需要較長的使用壽命和較低的故障率，若在實際使用條件下進行測試，將耗費大量的測試時間，并且需要極大的樣本量。

    因此，通常會采用加速電壓、溫度和濕度的方式來縮短測試時間。此外，考慮到工藝和設計的相似性，還會運用統計抽樣的方法，從而優化測試樣本的數量。為了驗證產品的可靠性，會進行各種壽命和環境測試，這一過程被稱為設計認可測試（DAT），以確保產品達到所需的規格以及質量/可靠性目標。

    在大規模生產期間，半導體產品是在嚴格的制造控制和篩選條件下生產的，目的是剔除有潛在故障的產品，從而確保產品具有更高的可靠性。此外，還會通過對產品特性進行初始檢查以及定期開展可靠性監測來評估產品質量水平是否仍然維持在較高水準。

    為達成上述目標，在開展可靠性測試之前，必須考慮以下幾點：

（1）半導體產品將用于哪些應用場景？

（2）半導體產品可能會在何種環境和運行條件下使用？

（3）可能的失效模式和機制有哪些？何種加速應力測試較為合適？

（4）市場對半導體產品的可靠性（例如故障率）有何要求？

（5）半導體產品的預期使用壽命是多久？

（6）半導體產品在創新性和重要性方面的情況如何？

    在確定測試、應力條件和樣本量時，必須考慮這些因素。以下是可應用于半導體產品的加速應力：

（1）溫度

（2）溫濕度

（3）電壓

（4）溫差

（5）電流

    在可靠性測試中，重要的是測試必須有助于對半導體產品的可靠性進行恰當?shù)脑u(píng)估和改進。因此，積累可靠性測試結果、在出現故障時進行詳細的故障分析并將結果反饋給設計部門和制造流程至關重要。

芯片可靠性測試的主要階段、目的和內容

    可靠性測試方法：可靠性測試方法包含測試結構（TEG）評估和產品評估。針對每種失效原因，會創建專門的器件組（即測試結構，簡稱TEG）來進行TEG評估；而產品評估則是對產品進行全面的評估。

1）測試結構（TEG）評估

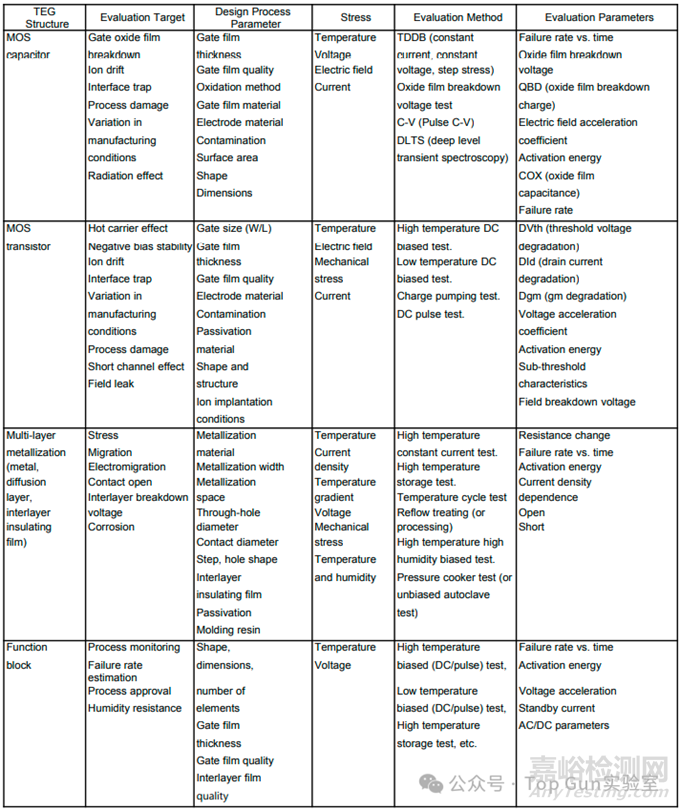

    TEG評估以基本失效機制為目標。在這種方法中，會專門制造一組器件，用于對每種失效機制進行評估和分析。該方法能夠?qū)κC(jī)制進行詳細的評估和失效分析，在量化極限和加速能力方面非常有效。下表展示了一個TEG評估方法的示例。

    依據目標的不同，TEG評估可在晶圓上或者封裝后的封裝體中開展。TEG評估有四個主要目標：

(1) 在新技術和新產品的設計批準測試（DAT）期間，用于找出消除影響可靠性的失效機制的方法。上表中所示的各類TEG可用于評估由工藝或設計引起的失效機制。

(2) 明確在產品評估階段發現的缺陷所涉及的失效機制。

(3) 用于監測制造工藝參數，監測諸如膜厚、膜形和污染等工藝質量控制項目，以及每個工藝和設計規則的失效率。

(4) 為每個功能塊開發TEG，并根據每個TEG組合預估產品的可靠性壽命和失效率。

    通過這種方式，TEG可用于多種目的。

2）產品評估

    根據產品的創新性和重要性對評估等級進行分類，進而確定測試項目和評估標準，以此實現高效且有重點的測試。TEG（測試結構）評估可為每個失效機制生成詳細且關聯性強的數據。但因不一致性以及失效機制組合產生的協同效應所導致的缺陷卻難以被檢測到。所以，作為TEG評估的補充，必須開展全面的產品評估。

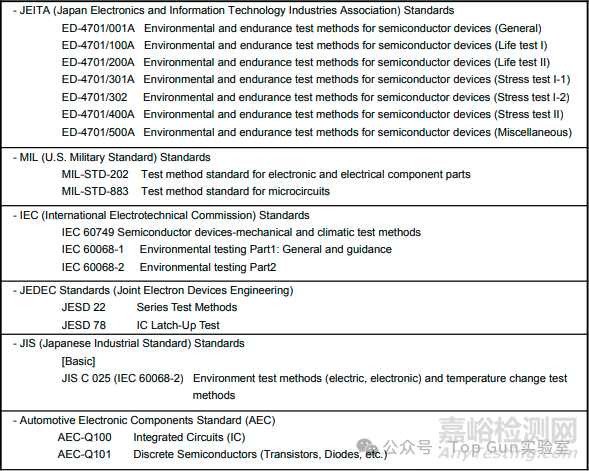

    產品可靠性測試應盡可能在實際的現場環境條件下進行，并且始終要具備可重復性。因此，在可能的情況下應選擇標準化的測試方法，要求測試符合日本工業標準（JIS）、日本電子信息技術產業協會（JEITA）、美國軍用標準（MIL）、國際電工委員會（IEC）和美國電子器件工程聯合委員會（JEDEC）等半導體器件測試標準，下表展示了部分此類標準。

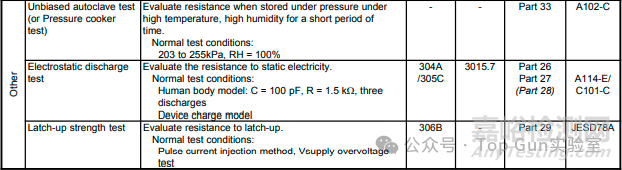

    各公司可以從半導體產品的常見測試中（詳見下表），選取符合JIS、JEITA、MIL、IEC和JEDEC的測試方法，將其標準化、本地化，并依據產品組開展合適的測試。此外，還會在現場環境和氣候條件下進行靜電放電（ESD）、閂鎖強度、軟失效等情況的測試。

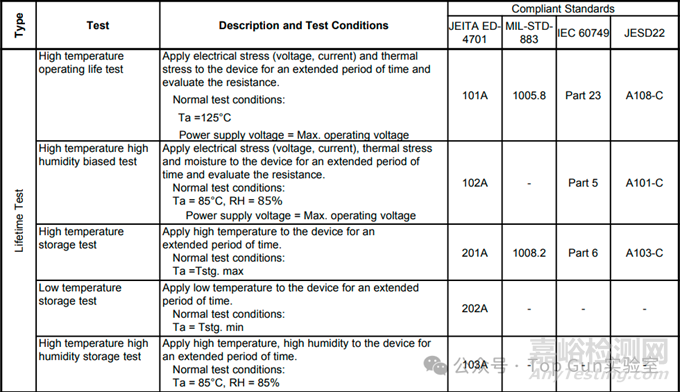

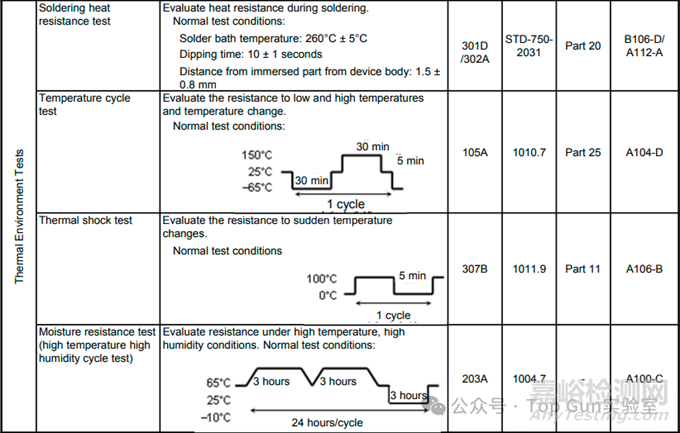

壽命和環境測試

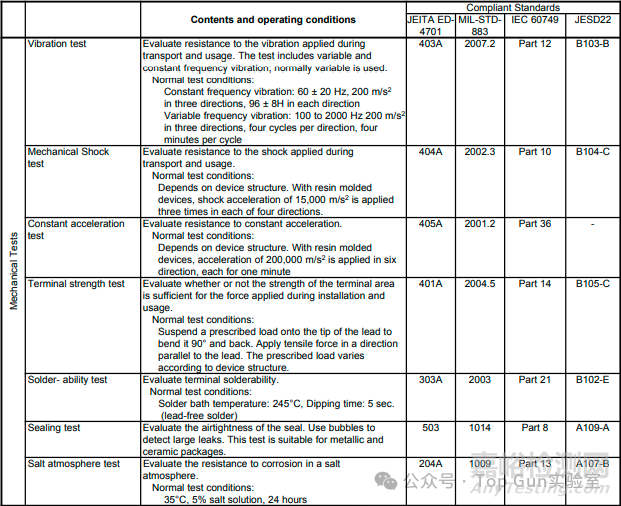

機械性能測試

故障評估標準

    一般來說，故障分為致命故障（如功能故障、開路和短路）以及其他故障，例如電氣特性退化和外觀缺陷（在外觀檢查中被檢測為故障）。原則上，根據器件規格中規定的標準是否滿足來評估。

可靠性測試的詳細應用方法（階段和流程簡介）

1）設計認可測試流程

    半導體可靠性測試在研發與量產階段都會開展。在研發階段，可靠性測試被用于評估設計質量、材料以及工藝；而在量產階段，它被用作設計認可測試和定期的可靠性監測手段。

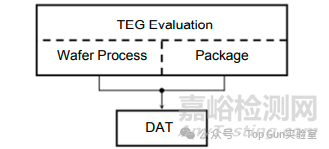

    設計認可測試（DAT）流程在研發期間主要利用測試元件組（TEG）來評估晶圓工藝和封裝，并獲取設計優化所需的基本數據。產品依據這些數據進行設計，之后采用原型進行DAT。在評估時，產品按照設計規則和封裝進行分類，針對每個類別的代表性產品開展可靠性測試。

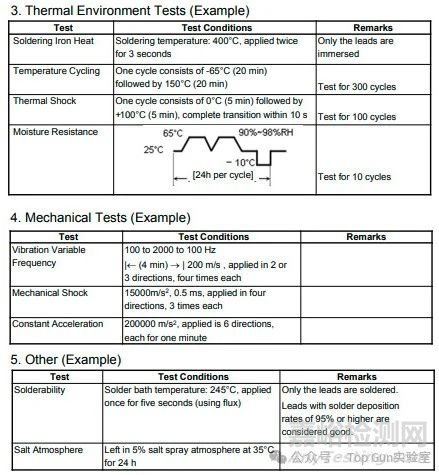

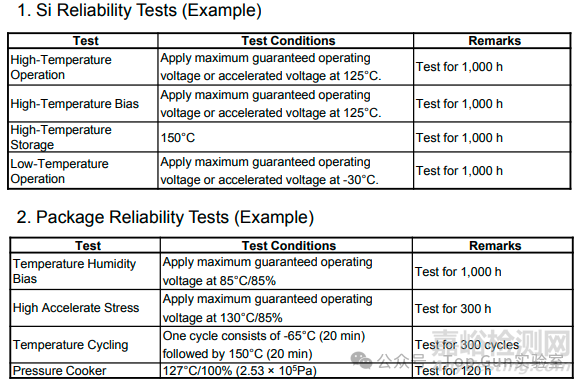

    測試內容包括電氣特性、早期失效率（EFR）、長期壽命或隨機失效率（IFR）、閾值以及環境測試。針對非代表性產品的可靠性測試主要以電氣特性和小樣本為依據。下面給出了一個產品的DAT示例。

2）量產期間的可靠性監測

    通過設計認可測試（DAT）的產品在發貨前需接受初始質量保證檢查。此外，還會開展定期的可靠性監測，以驗證已發貨產品的可靠性水平。在初始質量保證檢查環節，要對產品的初始電氣特性和外觀進行檢查，目的是驗證每個產品批次的質量，確保發貨產品的質量。

    定期的可靠性驗證（即可靠性監測）包括對按工藝和封裝類型分類的產品組進行壽命和環境測試?？煽啃运綍?huì)被持續監測，故障會被分析，分析結果將反饋至制造流程。此外，數據會被積累起來，以便進一步提高可靠性。
