在汽車線束設計中，雙絞線被大量運用在弱信號的傳遞中，主要起到抗干擾的作用。但是這種作用是怎么產生的呢？

1、 雙絞線的定義及作用

雙絞線是指兩條相互絕緣的導線按照一定的規格互相纏繞在一起而制成的一種通用配線。雙絞線的主要作用是防止外界電磁干擾，降低自身信號的對外干擾。(即，既可以防止別人干擾自己，也可以降低自身對別人的干擾。

2、 雙絞線的工作機理

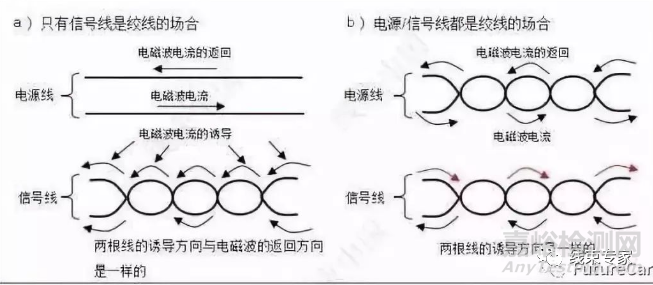

雙絞線的工作機理，主要是利用電流產生的電磁波相互抵消達到抗干擾的作用。具體來講，如下：下圖所示的是在電磁波電流的誘導下，絞線所產生的電流的方向。

圖1誘導電流方向

如果流過電磁波電流的電源線與信號線平行，那么不論哪根線都會產生同樣方向的誘導電流。但是，如果流過電磁波電流的電源線使用與信號線旋擰間距一樣的絞線，就與信號線所產生的誘導電流是相反方向的。如下圖。電流線所產生的電磁波可以根據每個環的反轉而抵消。
