解質包括電解液和隔膜、無機固體電解質、聚合物膜電解質、無機薄膜電解質等類型。測試裝置（電極結構、電極體系）的組裝和設計、測試方法的選擇和組合，需要根據不同材料的物理形態和物理化學性質以及測試內容具體確定，并根據所需的測試參數選擇合適的電化學工作站。

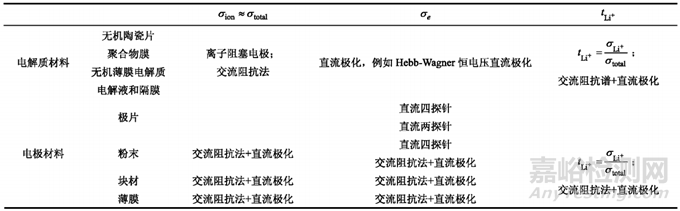

電導率測試方法總結

交流阻抗法一測試電解質材料的離子電導率

直流法通常不適用于電解質材料的測試，原因如下：在直流電場作用下，如果使用離子阻塞型電極構成測試裝置，離子到達電極后無法穿越電極電解質界面，在電極電解質界面富集。因此只有在外加電壓的瞬間，才能得到對應總電導率的瞬態電流，難以準確測定并真實反應材料電導率的大小。另一方面，在直流電場下使用可逆電極組成測試裝置，其電阻不僅包括電解質本身的電阻，還包括界面輸運的電阻以及可逆電極上電化學反應的電阻，用直流電法只能得到總的電阻無法區分各種不同電阻的貢獻。

此外討論測試電極的選擇，由于金屬鋰作為測試電極所呈現結果相對復雜，一般情況下在測試電解質電導率時選用離子阻塞電極（不銹鋼片、Au、Ag、Pt、碳片等）作為測試電極。需要注意的是，此處交流阻抗法得到的實際為電解質總的電導率(離子電導率和電子電導率的加和），但由于電子電導的貢獻微乎其微，通常測得的總電導率代表離子電導率。

1、 電解液

電解液電導率測試可以直接選擇電導電極實現，如圖1(a)所示。通常電導電極為面積A、距離L確定的兩個平行電極片，對應電極電導常數K。通過電化學交流阻抗測得電阻R，則電導率s=K/R。

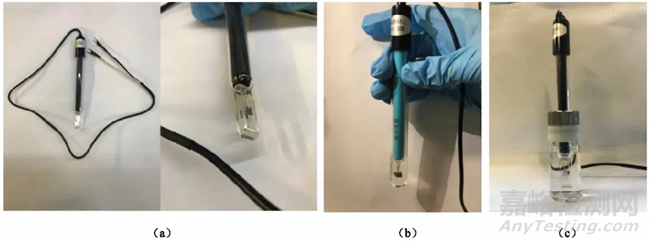

圖1 電解液電導率測試方法

對于水系電解液的測試，直接添加適量電解液于玻璃管內，其添加量需保證液面沒過電導電極的極片，如圖1(b)所示；而有機電解液則需在充滿高純氬氣的手套箱中測試，或根據需要設計密封容器[圖1(c)]，在接口位置涂覆真空硅脂或凡士林以達到更好的密封效果，最終完成電池組裝。組裝完成后，將電導電極的兩個接線和電化學工作站相接即可進行下一步測試。

2、 氧化物固態電解質陶瓷片

氧化物電解質冷壓后仍有較大孔隙，因而其電導率的測試通常需要壓片燒結成致密的圓片，例如Li7La3Zr2O12需要在超過1000°C下的高溫下燒結以制備致密樣品，再進行下一步的測試，如圖2所示：（a）首先將燒結得到的圓片的兩個圓面磨平和拋光，使圓片的兩個平面平整干凈，沒有缺損；（b）用游標卡尺和數顯測厚儀測試圓片的幾何尺寸，得到其面積A和厚度L；（c）用離子濺射儀分別在圓片的兩面噴金作為離子阻塞電極，在噴金的過程中，首先要保證圓片兩面保持水平，每個面和濺射源的距離相同且噴金時長一致，以實現相同的噴金效果；其次特別注意圓片的側面，避免被Au濺射，一旦濺射需要用砂紙輕輕打磨掉；（d）噴金完畢得到光亮的表面，Au在兩表面均勻致密地分布，其效果用數字萬用表簡單驗證，保證圓面上的任意兩點之間電子導通即短路；（e）將得到的“三明治結構”夾在和電化學工作站相連的夾具上，每次測試需要保證夾在相同位置上（中心）。

圖2 氧化物電解質測試裝置的構建

3、 硫化物固態電解質陶瓷片

不同于氧化物陶瓷電解質的高溫?zé)Y(jié)以制備致密樣品，玻璃態硫化物或玻璃陶瓷硫化物通過一定壓強的冷壓或較低溫度的燒結，就可獲得電導率和體相電導率相近的片狀樣品。圖3所示 ，為75Li2S·25P2S5玻璃態電解質的離子電導率和模具壓力的關系，電導率隨著模具壓力的增加而增大，當壓力達到360MPa時基本與熱壓得到的體相電導率接近。

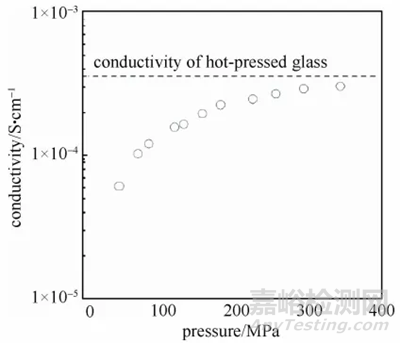

圖3 硫化物電解質離子電導率和模具壓強的關系

而在測試裝置的構建中，Au電極、不銹鋼片、碳紙等方式均有采用。圖4為使用模具測試硫化物電解質電導率的過程，圖4(a)為模具的示意圖，模具直徑為10mm，組裝之后加入150mg左右的硫化物電解質，在300MPa壓強的保持下進行交流阻抗法的測試，以保證電解質和模具的良好接觸。測試之后，通過游標卡尺的深度尺進行厚度的測量，大概為1mm左右。

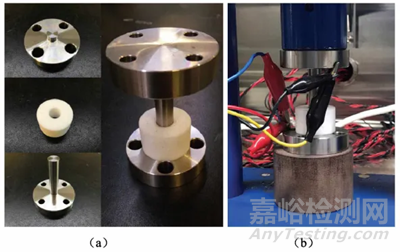

圖4 硫化物電解質測試裝置的構建

4、  聚合物（基 ）固態電解質

聚合物電解質通常不能使用濺射等工藝將Au電極引入測試體系中，因而選用不銹鋼片將沖裁的聚合物膜夾在中間，組裝扣式電池進行測試（圖5)。測試裝置幾何尺寸的確定是聚合物電導率測試中的難點。聚合物膜沖裁的直徑大于不銹鋼片，因而面積為不銹鋼片的面積；其厚度較薄，并且實際厚度在組裝扣式電池時由于壓力而發生較大程度的改變，可以選用下面的測試方法：首先組裝測試之前測量兩不銹鋼片的厚度，在測試結束后拆開電池，測量兩不銹鋼電極與電解質膜的總體厚度，其差值可近似為聚合物電解質膜在測試過程中的實際厚度，通常僅為組裝前聚合物膜的1/3-1/4。

圖5 聚合物電解質測試裝置的構建

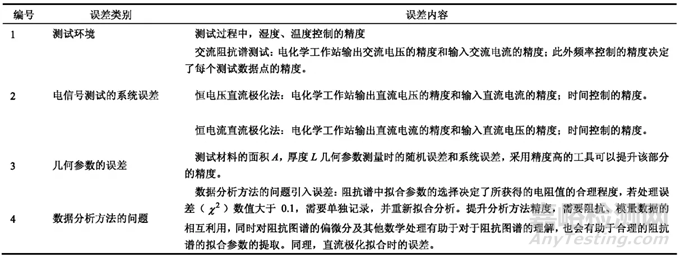

電導率測試中的誤差分析

文獻參考：[1]許潔茹,凌仕剛,王少飛,潘都,聶凱會,張華,邱紀亮,盧嘉澤,李泓.鋰電池研究中的電導率測試分析方法[J].儲能科學與技術,2018,7(5):926-955
