一、前言

如今，車載攝像頭已經不再僅僅是一個輔助設備，而是逐漸成為了智能駕駛系統中不可或缺的一部分。360度全景監控、行車記錄儀以及自動駕駛輔助功能，車載攝像頭的應用范圍不斷拓展，技術也在不斷創新。它能夠識別道路標志、檢測障礙物、監控駕駛員狀態，甚至與其他車輛和交通設施進行通信。

下面分享一個關于車載攝像頭的EMC問題案例。

二、實際案例

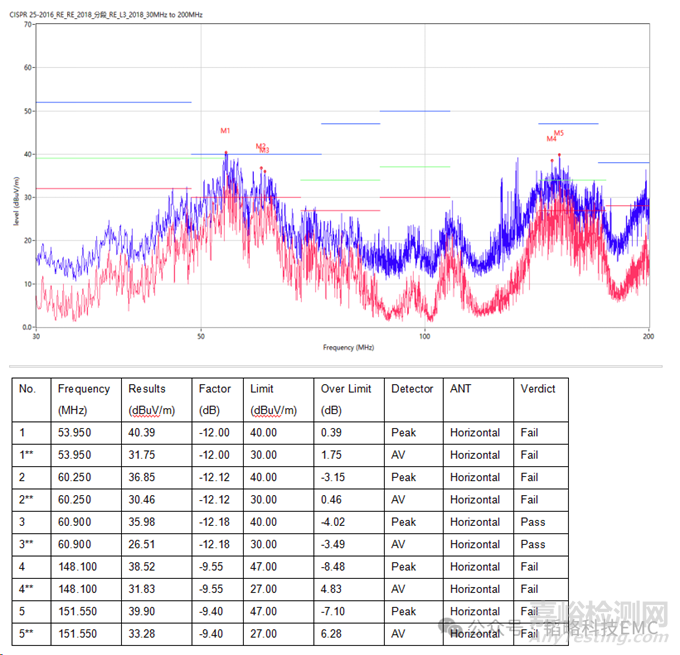

下圖為某款車載攝像頭通過車載國標三輻射測試的數據，我們可以看到在48MHz到68MHz左右有一些雜亂的尖刺超標，142MHz到175MHz左右也有一些雜亂的尖刺超標。

由于客戶的主機不在，我們只能使用電腦與攝像頭模擬傳輸數據，所以該測試的組成為：電池12V、筆記本電腦、車載攝像頭、以及網線和電源線。

使用的電池一般不存在輻射問題，因?yàn)樗峭ㄟ^(guò)化學能轉化為電能進行釋放能量。市面上大多數知名度較低品牌的筆記本電腦是有可能存在EMC輻射超標問題，而我們使用的是筆記本電腦是惠普的PROBOOK，我們?nèi)粘Ｊ褂迷摴P記本進行測試整改的時候發現該筆記本電腦是沒有輻射超標問題的，所以我們把問題點定位在網絡攝像頭為輻射產生的源頭。

該車載攝像頭組成：sensor（傳感器，采集外部環境物理信息轉化為電信號）、SOC（對sensor輸出的信息進行處理、計算以及控制）、多個DCDC模塊（給各個功能器件進行供電）、網絡變壓器模塊。

通常情況下，我們會在可能產生超標問題的位置使用頻譜儀進行近場探測，但是由于電路板較小，近場探測無法準確探測到超標具體源頭，于是我采用控制變量法，將各個DCDC模塊拆除，使用直流源進行供電測試，發現噪聲問題依然存在，沒有改變。然后我將攝像頭的網絡變壓器拆除，其它擺放和工作狀態正常，發現測試頻點不超標了，說明該噪聲有可能是因?yàn)镻HY芯片通過網絡變壓器與電腦傳輸數據時的路徑過長導致超標。

上圖為電壓型驅動的網絡變壓器，它由輸入端線圈，輸出端線圈和鐵芯組成，當輸入端線圈中通過電流時，會在鐵芯中產生一個磁場，這個磁場會感應輸出端線圈中的電流，從而實現電壓和電流的變化。電壓變化比例取決于輸入端線圈和輸出端線圈的匝數比。它通過將差模耦合和線圈耦合相結合的過濾器增強PHY傳輸?shù)牟罘中盘?hào)的數據傳輸，并將電磁場轉換為不同電平連接線的另一端。其次，它隔離線連接到不同網絡設備之間的不同電平，防止不同的電壓通過網絡線路傳輸，從而損壞設備。

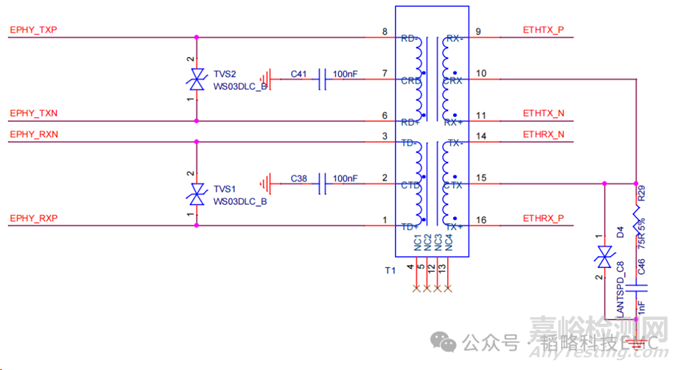

（1）首先，我們可以看到原理圖設計得并不合理，網絡變壓器的輸出地與輸入地是同一個網絡標識符，說明這兩個地之間并未進行隔離，這會形成地環路問題，使電流在不同的接地路徑流動產生輻射問題；

（2）其次，我們需要在網絡變壓器與PHY芯片之間的TX和RX差分信號中各串入一個共模濾波器TLCMI 2012-2-900TF；

（3）最后，我們需要在網絡變壓器靠近電腦位置進行屏蔽，也就是使用帶屏蔽的網線進行測試。如果想要節省帶屏蔽的網線成本，我們也可以將網絡變壓器更換成內部帶共模的網絡變壓器。

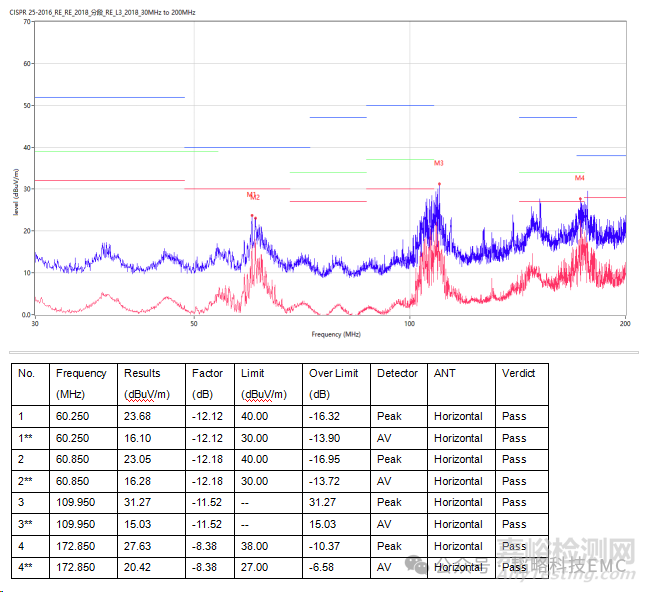

通過第一種方法整改后的測試數據如下圖，我們可以看到噪聲還是存在，但是已經可以通過測試，說明噪聲的路徑確實是網絡變壓器，而且措施也是非常有效的。

三、總結

解決EMC問題，最根本的方法是要找到噪聲的源頭，但是有時候由于電路初始設計問題，我們無法從源頭進行整改，這時候我們也可以從路徑上入手整改，對噪聲源頭進行屏蔽、接地、濾波。

在本文中的案例分析中，我們就是通過工作原理排除非噪聲源，然后通過控制變量法，找到可以降低噪聲的路徑，并且進行整改，從而解決輻射問題。
