導讀



超聲蘭姆波（Lamb）檢測是薄板檢測的重要方法。然而，由于其使用較少且較為復雜，操作者常常難以正確實施。



本文將從理論和實踐兩個方面介紹蘭姆波檢測方法，并探討模式選擇及注意事項。



在薄板超聲波探傷中，由于鋼板較薄，縱波界面波和底波難以清晰分辨，因此常采用超聲蘭姆波進行檢測。



然而，蘭姆波檢測較為復雜，許多探傷人員在激發和波模選擇上存在疑問。本文將探討蘭姆波探傷的模式選擇。



蘭姆波探傷的理論基礎是頻散方程。自由邊界條件下的Lamb波頻率方程如下：



公式（1）是對稱型（s型）的頻率方程：

公式（2）是非對稱型（a型）的頻率方程：



式中：



Cl--材料中的縱波速度，單位為米每秒(m/s)；



Cs--材料中的橫波速度，單位為米每秒(m/s)；



Cp--Lamb波相速度，單位為米每秒(m/s)；



t--板材厚度，單位為米；



f--Lamb波激勵頻率，單位為赫茲(Hz)。



在實際檢測中，頻散方程過于復雜，因此通常使用頻散曲線。不同材料的頻散曲線各異，GB/T8651《金屬板材超聲板波探傷方法》附錄中列出了多種材料的頻散曲線。對于新材料，檢測者需尋求專業機構繪制其頻散曲線。



以下是蘭姆波檢測中入射角和波模選擇的步驟：



1. 在已知板厚和選定工作頻率的情況下，參考圖1的頻散曲線，確定所需模式的相速度。



2. 由于不同蘭姆波模式的衰減和反射特性不同，需進行模式選擇。



選擇蘭姆波模式的原則包括：



1. *信噪比高*：端面反射波強且清晰。



2. *衰減小，傳播距離大*：以提高檢測效率。



3. *激發波模純凈*：避免其他模式波的干擾，以便更準確地判斷缺陷（選擇與其他模式波距離較遠的點）。



4. *群速度快且變化率小*：確保因缺陷或端角引起的波模轉換波在主波之后，有助于缺陷判斷。

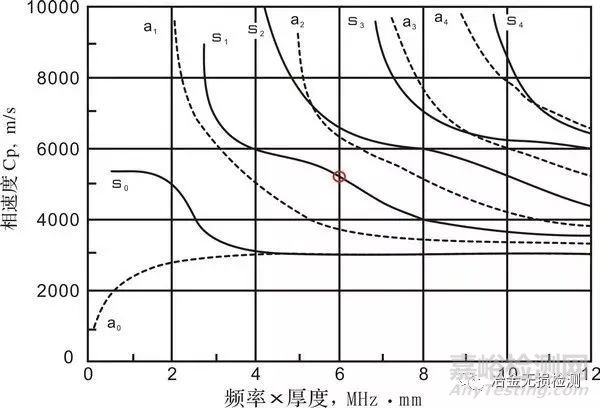

圖1 406鋼板Lamb波相速度曲線



例如，對于406鋼板，其頻率與厚度的乘積為6MHz·mm。如果選擇S1模式，則對應的相速度約為5200m/s。



接下來，針對壓電探頭，可以根據查得的相速度和材料中壓電晶片楔塊的縱波速度，使用公式（3）計算蘭姆波的入射角α（只有在該角度入射時，才能獲得所需的波模）。



式中：



Cp—所激發Lamb波模式的相速度；



Cl—壓電探頭楔塊材料的縱波速度。



如果Cp相速度為5200 m/s，而探頭楔塊的有機玻璃縱波速度Cl為2650 m/s（在20℃時），則為了產生S1模式的蘭姆波，入射角根據上述公式計算得為30.6°。



最后，根據頻率與厚度以及所選擇的波模，可以在圖2的群速度曲線上找到對應的群速度。

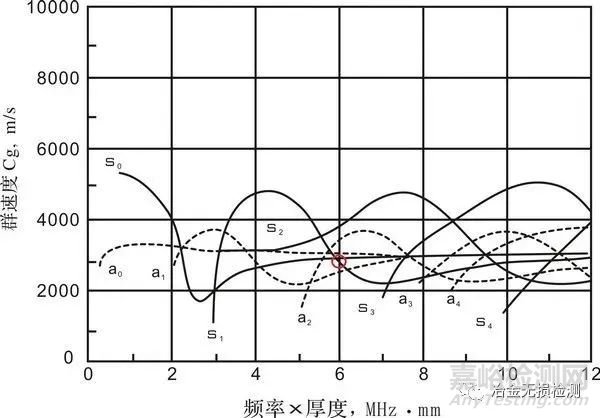

圖2 406鋼板Lamb波群速度曲線



在實際的探傷過程中，應優先選擇群速度曲線較為平坦的區域，以確保群速度的變化較小，從而使回波距離保持穩定。



上述內容是通過理論計算確定波模的基本方法。然而，在實際檢測中，蘭姆波探頭的入射角可能與計算值存在差異。



此外，板材厚度的變化和探頭頻率的不穩定性也可能激發多個蘭姆波模式。



與此同時，缺陷或邊界的存在可能導致波模的變化，因此超聲蘭姆波檢測過程相對復雜，需要積累豐富的實踐經驗。



蘭姆波探傷應該注意的幾個事項：



1）必須確認所激發的波為蘭姆波。與表面波相比，蘭姆波對表面油污的敏感性較低，表面波在遇到油污時會顯著減弱，而蘭姆波在傳播過程中受到油污的影響相對較小。此外，蘭姆波在遇到端部時會發生模式轉換，這會導致移動探頭時回波寬度的變化，而橫波回波的脈沖寬度則保持不變。



2）建議盡量采用多模檢測，因?yàn)閱我荒Ｊ娇赡軙?huì)導致某些區域的漏檢。通常建議至少使用兩種波模式進行檢測。



3）對于分層缺陷，前沿可能較窄而不產生發射，這可能導致漏檢。然而，分層現象會引起模式轉換，可以通過輔助觀察端部反射來進行檢測。
