    半導體器件和普通電子設備一樣，其故障區域可分為早期故障、偶然故障和耗損故障這三種類型，故障率隨時間的變化曲線被稱為浴盆曲線。





    這條曲線包含隨時間單調遞減的早期故障率、保持恒定值的偶然故障率以及隨時間單調遞增的耗損故障率。然而，對于半導體器件來說，在偶然故障期只能觀測到發生率極低的軟錯誤之類的現象，偶然故障區的故障率（浴盆曲線底部的高度）應表示早期故障率穩定之后出現的剩余故障。



下面分別對著三個階段進行簡要的說明



一）早期故障

    早期故障期的故障率被稱為EFR（早期故障率），且該故障率往往會隨著時間的推移而降低。半導體器件的許多早期故障主要是晶圓制造過程中產生于器件內部的缺陷所導致的。這些缺陷最常見的原因包括：在晶圓制造過程中附著在晶圓上的灰塵，以及柵氧化膜或硅襯底的晶體缺陷等。



    大多數含有制造過程中產生的缺陷的器件，在制造過程中就會被記錄下來，然后在最終的篩選工序中作為次品被剔除。然而，一些具有相對輕微缺陷的器件可能會作為合格產品出貨，因?yàn)樵谶M(jìn)行最終測量時，它們表現出與合格產品相似的電學特性。由于這些存在細微缺陷的器件會在短時間內發生故障，所以當對其施加高應力（如電壓和溫度）時，就能夠?qū)⑺鼈兲蕹?。為剔除具有固有初始缺陷的脆弱器件而進行的篩選，在晶圓狀態下被稱為“晶圓級老化（wafer level burn-in）”，在封裝狀態下被稱為“老化（burn-in）”。



    在最新的自動化生產線中，隨著防止缺陷污染的技術的發展和在線缺陷檢測的精度的提高，同時，自動設計技術（模擬）的進步也提高了對缺陷的魯棒性，這使得從開發階段就能夠獲得對各種變化具有高可靠性的高質量產品。因此，就早期故障的篩選而言，在晶圓狀態下進行應力測試在很多情況下就能確保足夠高的質量。



     為什么需要老化：以下將闡述作為早期故障篩選方法的老化（Burn-in）的概況：



（1）早期故障期故障分布函數的推導

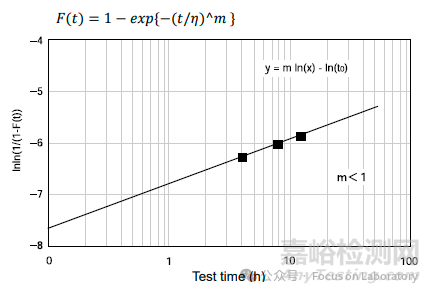

    為了確定老化條件，從而可靠地剔除存在早期（初始）缺陷的器件，就必須得到早期故障期的故障分布函數。要獲取該函數，需使用大量包含初始缺陷的樣品（通常為數千到一萬個樣品）在短時間內進行高加速壽命試驗。隨后，將得到的故障時間數據繪制在威布爾概率紙上，并根據所得的回歸線來估計故障分布函數。下圖展示了這一過程的示例。從回歸線中能夠得到確定以下表達式中威布爾分布的形狀參數m和特征壽命η。



（2）確定老化條件

    通過使用從老化研究中獲取的故障分布函數F(t)，能夠確定將出貨后的早期故障率降低至目標值所需的篩選（老化）條件。

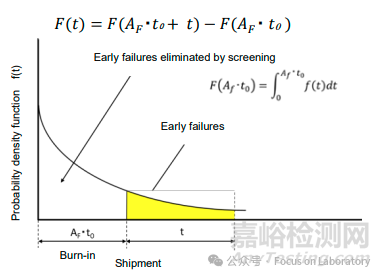

    當把老化時間設定為t0，并將老化條件與市場環境之間的加速系數設定為AF時，能夠通過老化消除的累積早期故障概率為F(AF·t0)。在進行老化之后，到時間t時的新累積早期故障概率F(t)可通過以下表達式獲得。

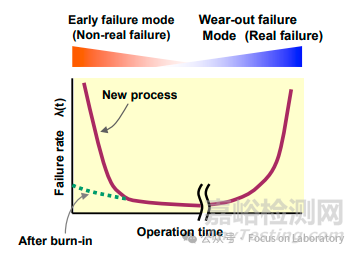

    老化條件是根據加速條件和時間的組合來選定的，該組合會將（某個數值）降低到目標早期故障率或者更低的水平。通常，在工藝開發的初始階段，導致早期故障發生的初始缺陷頻率最高，隨著工藝的改進和工藝掌握水平的提高，該頻率會逐漸降低。由于早期故障率與這些初始缺陷的頻率成比例下降，所以必須根據工藝改進的情況對老化時間進行重新評估。這種關系可用下圖來表示。





二）偶然故障



    當包含早期故障的設備在一定程度上被排除后，從早期故障期到耐用使用壽命結束的很長一段時間內都不會出現故障，這一時期便是設備的穩定期。在此期間，故障分布接近指數分布，所以該時期被稱為偶然故障期。



    半導體器件在偶然故障期的故障率與剛出貨后的早期故障率相比極低，即便在大規模生產的產品中也很難被觀測到。從半導體器件故障機制的角度來看，任何故障都難以被明確界定為偶然故障，而且依據使用環境產生的高能粒子（如輻射）所導致的存儲器軟錯誤等現象有時也被歸為偶然發生的故障機制。



    在預測半導體器件故障率時，有時會將器件開始運行一段時間后偶爾發生且原因無法確定的故障視為偶然故障。不過，大多數這類故障被認為是由初始缺陷（如灰塵和晶體缺陷）相對不明顯的器件長時間運行后發生故障所導致的，它們?cè)緫?yīng)處于早期故障率衰減曲線上。在某些情況下，會將指數分布作為假設來估算平均故障率。雖然無法通過少量樣本（如可靠性測試樣本）的測試結果嚴格估算該故障率，但它被視作比實際值大的估算值（一種參考），并以“失效時間內的故障數（FIT）”為單位。



    此外，根據使用條件，在偶然故障期還會出現靜電擊穿、過電壓（浪涌）擊穿（EOS）和閂鎖等現象。由于這些現象均受外部因素影響，例如對器件施加超過其絕對最大額定值的過度應力，所以它們被歸為擊穿而非故障，不包含在偶然故障范圍內。



三）耗損故障（又稱磨損失效）



    半導體器件的耗損故障源于其組成材料的耐久性，或者晶體管、布線、氧化膜等元件，這些是判定器件壽命的指標。在耗損故障階段，故障率隨時間的推移而升高，直至所有器件最終都出現故障或者性能缺陷。



半導體器件主要的耗損故障機制如下：



電遷移（EM）。



熱載流子引發的特性波動（HCI）。



特性的偏置溫度不穩定性（BTI）。



與時間相關的介質擊穿（TDDB）。



激光二極管亮度退化。



    基本上，半導體器件的可靠性需要利用針對器件各組件的測試元件組（TEG）來開發和驗證。將經過驗證的大量數據反映到設計工具中，然后進行產品設計，以達到可靠性目標。通過設計工具檢查產品是否被不合理使用以及是否偏離設計規則，從而防止在實際使用環境下發生耗損故障，確保長期可靠性。所以，在半導體產品開發階段作為驗證手段的可靠性測試中，耗損故障很少發生。



可靠性驗證的基本概念



一）開發階段的半導體可靠性驗證



    半導體器件因耗損失效（即實際失效）而產生的失效周期，也就是器件的壽命，由器件失效機制決定。



    在工藝開發階段，利用適用于驗證這些失效機制的測試元件組（TEG）對可靠性進行評估，以檢驗是否滿足規定的可靠性要求。



二）原型制作階段的可靠性驗證



（1）耗損失效（實際失效）的可靠性驗證使用少量原型進行長時間評估，以驗證在假定的使用周期內、假定的操作環境下不會發生耗損失效。



（2）早期失效（非實際失效）的可靠性驗證半導體器件的失效率在運行初期往往較高，之后隨時間推移趨于單調下降。



    這是因?yàn)橛幸欢ū壤陌雽?dǎo)體器件存在制造缺陷，例如灰塵導致故障等情況。由于這種情況在新工藝中更為明顯，所以在引入相應生產工藝時，會進行老化研究來驗證早期失效率。



    當未達到規定的失效率時，就會采用老化（預燒）等篩選方法來去除有制造缺陷的半導體器件。





三）大規模生產階段的可靠性驗證

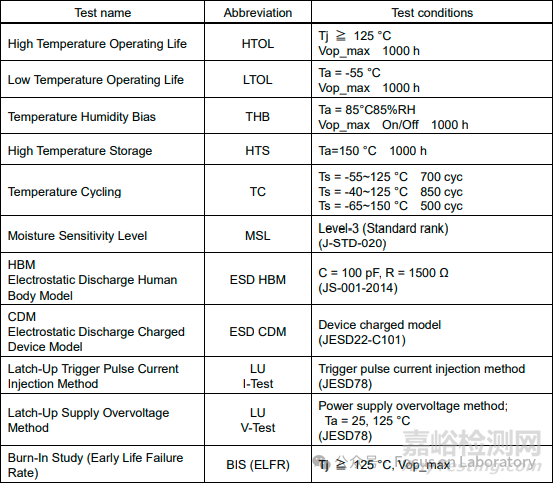

    定期對批量生產的產品進行抽樣，在與上述（1）相同的產品層面評估其可靠性，以檢查在大規模生產之后是否仍然能夠持續保持開發階段所達到的耗損失效可靠性水平。下表展示了大規模集成電路（LSI）產品典型的可靠性測試項目。







四）開發與設計階段的可靠性



    半導體器件存在半導體特有的失效機制，在工藝開發階段解決這些問題是確?？煽啃缘年P(guān)鍵要素。在每個工藝要素的開發階段對所需可靠性進行驗證，并將結果反映到設計規則中，就能穩定地保障產品可靠性。

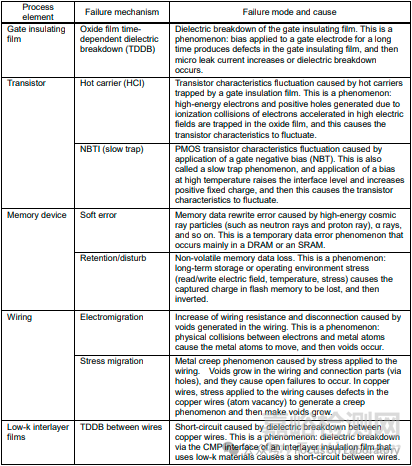

    下表展示了工藝開發和設計階段可能出現問題的典型半導體器件失效機制。隨著工藝日益小型化，施加于晶體管和線路（如內部電場、電流密度和線路應力）的應力會增大。此外，更高的電路速度和增加的寄生阻抗（線路電阻、寄生電容）會使操作裕度降低，這就導致在確保晶體管特性波動的可靠性方面出現重大問題。
