1、MOS管開通過程

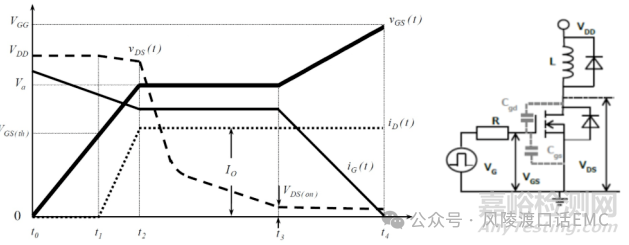

圖1:MOS管開通過程時序圖
第一階段(t0-t1)
VGS從0到VTH:絕大部分電流給CGS充電,微小電流流過CGD;VGS增大VGD微降,漏極的電壓及電流不變,也稱為開通準備(Turn On Delay)。
第二階段(t1-t2)
VGS從VTH到V miller:此過程MOS管開始導通,MOS流過的電流與VGS呈線性關系,VGS繼續增大,VGD微降,保持開通準備狀態;漏極電壓依然不變,但漏極電流開始增加直到所有電流全部流向MOS管(體二極管截止),到達米勒平臺處。
第三階段(t2-t3)
VGS=V miller:因VDS開始下降,所有從驅動源獲得的驅動電流全部提供給CGD放電來促進VDS減小促始VGS恒定在一個值,俗稱米勒平臺,漏極電流保持恒定。
第四階段(t3-t4)
VGS從V miller到最終的驅動電壓:G極電流始終給CGS和CGD充電,增強導通溝道的過程;VGS的大小影響導通電阻的大小,VDS隨著VGS的增大略微減小。

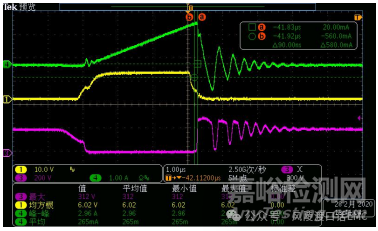

圖2:MOS管開通過程時序圖(實測)
2、MOS管關斷過程

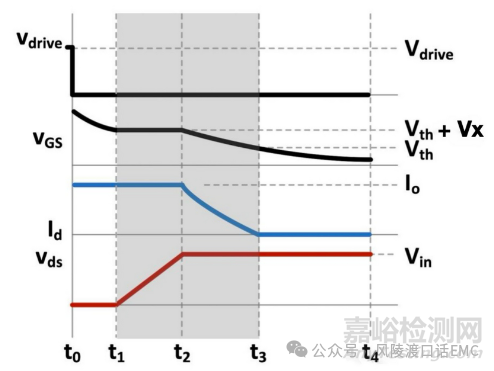

圖3:MOS管關斷過程時序圖
第一階段(t0-t1)
VGS從最終驅動電壓到V miller:G極電流由CISS自供,給CGS充電,微小電流流過CGD;隨著VGS降低,漏極電壓輕微增大,電流不變,叫關斷準備狀態(Turn Off Delay)。
第二階段(t1-t2)
VGS=V miller:VDS由ID*RDSON上升到VDS(off),驅動電流全部由CGD充電提供,促始VGS恒定在一個值,俗稱米勒平臺,漏極電流保護恒定;直到電流開始部分流向負載。(體二極管導通)
第三階段(t2-t3)
VGS從V miller到VTH:此過程MOS管開始關斷,MOS管流過電流與VGS呈線性關系,G極電流主要由CDS放電提供,此區域?yàn)榫€(xiàn)性區,隨著VGS減小,漏極電流減小直到為零,漏極電壓VDS(OFF)不變。
第四階段(t3-t4)
VGS從VTH到零:G極電流主要由CGS放電提供,與第三階段一致,VGS增大VGD微降,漏極電壓及電流不變。

圖4:MOS管關斷過程時序圖(實測)

來源:風陵渡口話EMC
