2023年我國進口鐵礦石達11.79億t，如此巨量的進口鐵礦石主要依靠機械自動化取樣。相比人工取樣和制樣，自動化取樣和制樣方式具有高效、準確、改善工作環境、大幅減輕勞動強度等優點，因此自動化取樣和制樣方式在各口岸、碼頭及企業的應用頻率越來越高。如果要做好進口鐵礦石的自動化取樣和制樣工作，就需要確保系統性能穩定、狀態良好，才能取得具有代表性的試樣。保證進口鐵礦石的檢驗質量，有利于維護貿易各方的利益，建立公平公正的貿易秩序，對維護礦產品資源的安全至關重要。
在評價取樣和制樣系統的眾多參數中，精密度和偏差是衡量系統性能的兩個最重要的指標。精密度表征的是系統對同一交貨批所制備試樣間獨立測試結果之間的一致程度，如果系統精密度達不到標準要求，所采集試樣就不具有代表性；系統偏差表征的是同一套系統所采集試樣與標準方法（參比方法）所采集試樣結果之間是否存在顯著性差異，即檢測結果之間是否足夠一致，如果系統偏差超出標準允許范圍，所采集試樣也不具有代表性。
對如何提升散裝礦產品取樣和制樣系統的精密度，減小系統偏差，研究人員進行了大量研究，但主要集中在煤炭取樣和制樣系統方面，相關文獻較多。如紀長順等以皖北某礦區新建煤炭采樣機為研究對象，詳細論述了精密度和偏倚試驗的全過程，并給出了計算實例；王亞瓊等按照兩種標準中的不同方法對煤炭聯合制樣設備精密度進行試驗，并對不同方法的優缺點進行了探討；郝旭麗從國家標準出發，分析總結了影響采樣和制樣精密度的因素，并探討了采樣和制樣偏倚度控制的相關方法。鐵礦石取樣和制樣系統校核方面研究文獻相對較少，且主要針對傳統機械取樣和制樣系統的研究，時間集中在2019年之前。如趙魁民、羅小韋等分析了影響鐵礦石取樣精密度的因素和改進方法；左兆迎等通過實例分析了鐵礦石取樣和制樣系統偏差校核試驗的原理以及主要工作流程；袁曉鷹分析了鐵礦石總精密度和取樣精密度之間的關系以及ISO標準對兩者要求的區別。未發現有對自動化取制樣系統進行校核的文獻報道。
筆者依據最新版ISO 3085:2019《鐵礦石 校核取樣、制樣和測量精密度的試驗方法》標準，對某鋼鐵企業新建進口鐵礦石自動化取樣和制樣系統進行了精密度校核驗證，依據ISO 3086:2006 《鐵礦石校核取樣偏差的試驗方法》進行了偏差校核驗證。該工作對港口、企業或礦山開展新建鐵礦石取樣和制樣系統的評估和校核起到借鑒作用，也為口岸鐵礦石的進口質量把關并提供技術支持，同時對減少鐵礦石貿易糾紛、提升營商環境起到積極作用。
一、自動化取樣和制樣系統簡介

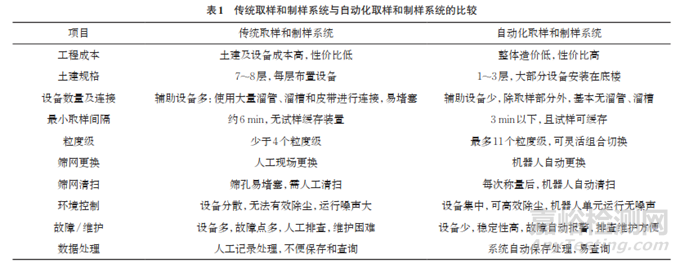

該系統依據ISO 3082:2017《鐵礦石 取樣和樣品制備過程》標準設計和建設，可實現份樣采取、試樣制備、數據處理等工序全流程、全自動化操作。相比傳統機械取樣和制樣方式，依托機器人的高效與智能作業大幅提升了系統的運行效率、減輕了人員的勞動強度，改善了人員的工作環境，可以確保試樣的代表性和準確性。兩種取樣和制樣系統的特點比較如表1所示。

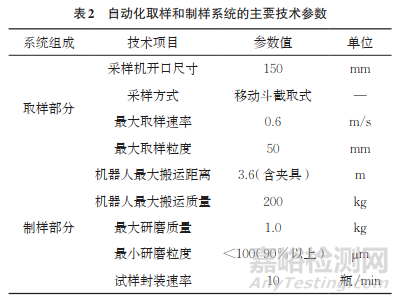

在滿足標準要求的基礎上，系統取樣部分可自動獲取港口卸貨信息和自動確定取樣參數，采用變頻取樣、智能稱量等技術可使份樣質量波動滿足ISO 3082:2017標準要求。自動化取制樣系統設定多種取樣方式，滿足企業多礦種、多批次取樣需求。制樣部分以ABB公司IRB 6650型機器人工作站為中心，周邊配套各種制樣設備，可完成試樣縮分、破碎、干燥、研磨、封裝等各項制樣工序，實現全自動、全天候作業。系統還具備全流程實時在線監控和報警、檢測數據實時上傳和保存、多樣化數據處理、報表記錄導出打印、實時在線固體廢物檢測等功能，滿足企業集中化、信息化、自動化生產及海關實時監管要求。系統主要技術參數如表2所示。
二、評定標準介紹
目前，對鐵礦石取制樣系統進行精密度和偏差校核時，可依據的標準有ISO 3085:2019，ISO 3086:2006，GB/T 10322.3—2000《鐵礦石 校核取樣精密度的實驗方法》( 等同采用ISO 3085:1996標準)，GB/T 10322.4—2014《鐵礦石 校核取樣偏差的實驗方法》( 等同采用ISO 3086:2006 標準)。對比國標，ISO 3085:2019 對校核程序進行了修訂，尤其在數據處理部分進行了較大幅度的技術修改，增加了“R 圖控制上限”“總精密度”計算等內容，完善了計算過程中的細節規定，對部分不再適用的計算過程和取樣方式進行了刪除。ISO標準被 大多數國家采用，有利于與國際檢驗標準接軌，該次校核依據的是ISO3085:2019和ISO3086:2006標準。
三、精密度校核
3.1 精密度試樣的采取及測定
3.1.1 試驗批數的確定
精密度校核以一批澳大利亞粉鐵礦為樣本，總濕重超12萬t。按照ISO 3085:2019標準第5.1.2條規定，試驗批次不少于10批。按照系統最小取樣間隔10000t為一個批次單位，將整船礦石分為12個批次，采用周期系統取樣方法進行取樣。
3.1.2 份樣數和大樣組成
根據每一試驗批礦石的質量，按照ISO 3082: 2017標準中表3確定品質波動為“小”，每批次應取份樣數為表3中最小份樣數2倍，為50個，每批次所取份樣按順序編號，奇數號份樣和偶數號份樣分別組成兩個大樣，由系統單獨制樣，每批次最終得到一對大樣，標記為A樣和B樣。
3.1.3 制樣和測定
ISO 3085:2019標準第6.2條規定，對精密度測定有3種方法，要同時得到取樣、制樣、測定精密度和總精密度，只能選擇 “方法一”和“方法二”。“方法二”相比“方法一”具有制備試樣量適中、實驗室樣品測定壓力減輕、有助于快速得出校核結果等優點，故選擇“方法二”進行精密度測定。
將3.1.2中得到的A樣縮分制備成2 個試樣A1和A2，將B樣制備成1個試樣B1。選擇“全鐵含量”作為待測品質特性，按ISO 2597-2:2019《鐵礦石—總鐵含量的測定—第2部分: 氯化鈦（Ⅲ）還原后的滴定法》標準測定每個試樣的全鐵含量。對試樣A1進行雙樣試驗，測定結果為x1和x2，對試樣A2和B1進行單樣試驗，測定結果為x3和x4。
3.2 數據計算

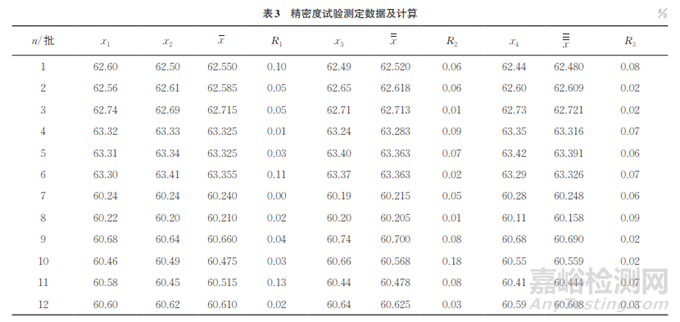

試驗共制備36個試樣，測定48個數據，結果如表3所示。

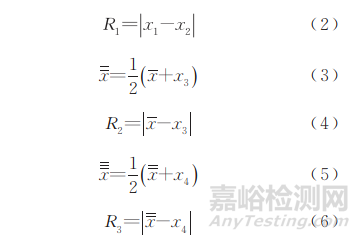

表3中全鐵含量的平均值和極差R按式(1)~(6)計算得到。
式中：
為一次平均值；R1為兩次測得鐵含量差值的絕對值；
為二次平均值；R2為一次平均值與試樣A2經單樣試驗后測得鐵含量差值的絕對值；
為三次平均值；R3為二次平均值與試樣B1經單樣試驗后測得鐵含量差值的絕對值。

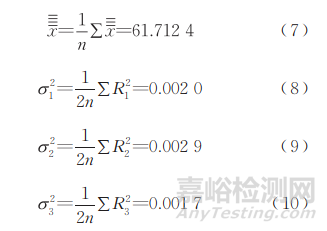

3.2.1 總平均值
及方差
3.2.2 極差R圖控制上限UCL
按ISO 3085:2019標準第7.2.6條方法，各極差R上限如式（11）~（13）所示。為得到來自相同正態分布的兩次獨立測量差值99%的控制限，選擇系數為3.64。
從表3可以看出，R1、R2和R3均小于其上限，表明取樣、制樣、測定全過程處于統計受控狀態。

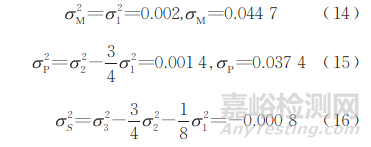

3.2.3 取樣、制樣和測定標準偏差估計值σS、σP和σM
因?yàn)?img alt="" src="/uploads/allimg/241219/86-2412191K04C28.png" style="width: 20px; height: 29px;" />為負值，按標準規定用
代替，因此σS=0 。

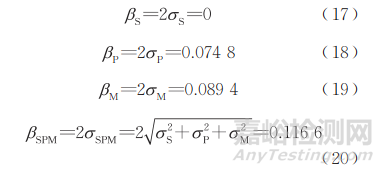

3.2.4 取樣、制樣、測定精密度和總精密度估計值βS、βP、βM、βSPM
從中可以看出βSPM小于ISO 3082:2017 標準中表1的總精密度0.55。
四、偏差校核
4.1 偏差試樣的采取及測定
4.1.1 試驗批數的確定
偏差試驗以一批南非粉鐵礦為樣本，總濕重超12萬t。按照ISO 3086:2006標準第5.1條規定，試驗批次不少于10批。按照系統最小取樣間隔10000t為一個批次單位，將整船礦石分為12批，采用周期系統取樣方法進行取樣。
4.1.2 份樣數和大樣組成
每批次所取份樣數依據ISO 3082:2017標準表3，按照該礦石歷史取樣數據確定礦石品質波動為“小”，每批次取份樣25個。由系統自動取樣，將所得試樣標記為C樣。在系統取樣完成后，停止輸送帶，在最靠近系統取樣處采取人工份樣，所用取樣框的開口尺寸不小于礦石標稱粒度的3倍，所得試樣標記為D樣。共制備12對試樣。
4.1.3 制樣和測定
選擇“全鐵含量”作為待測品質特性。按ISO 2597-2:2019 標準測定每個試樣全鐵含量，試樣C和D測定結果記為XCi和XDi(i=1,2,…,12)。試驗共制備24個試樣，測定24個數據。
4.1.4 相關偏差δ的確定
依據ISO 3086:2006標準第5.2 條規定，相關偏差δ小于取樣、制樣和測定標準偏差σSPM，依據ISO 3082:2017標準表1，確定相關偏差δ 應不大于0.275%，為從嚴控制，確定δ為0.2%。
4.2 數據統計及計算

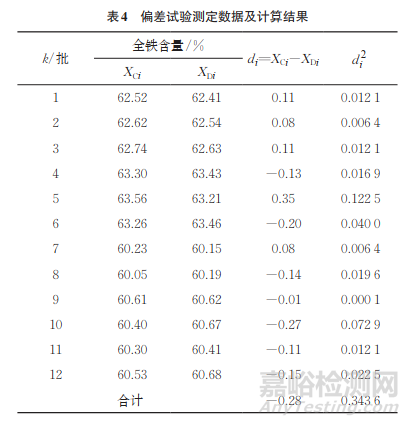

12對試樣全鐵含量檢測結果及中間值如表4所示。

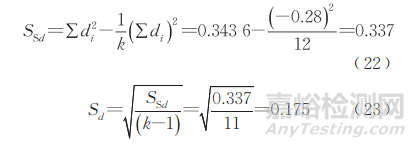

4.2.1 試樣差值平均值d ，離差平方和SSd和標準偏差Sd
4.2.2 離群值檢驗（格魯布斯檢驗）

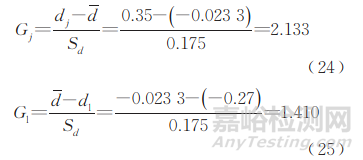

計算格魯布斯統計量Gj和Gl。表4 中，di最大值dj為0.35（第5批），最小值d1為-0.27（第10批）。
Gk和G1中較大值為2.133，查詢ISO 3086:2006標準中表1，得到12 組測試數據5% 置信水平下的格魯布斯檢驗臨界值為2.412，由于Gj<2.412，得出測試數據中不存在離群值。
4.2.3 偏差統計分析

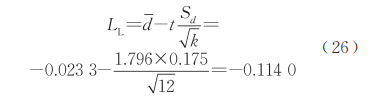

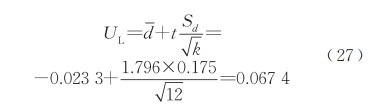

確定d的置信區間上限UL和下限LL。
由ISO 3086:2006標準表2可知，k=12時，10%顯著性水平t=1.796。
4.2.4 繪制水平坐標直線
水平坐標直線如圖1所示。
五、結果與討論
通過精密度試驗，系統取樣、制樣和測定總精密度βSPM小于ISO 3082:2017標準表1的總精密度0.55，且極差R1、R2和R3均在R圖控制上限范圍內，表明取樣、制樣和測定全過程均處于統計受控狀態，取樣程序不需要調整。通過偏差試驗，LL（-0.1140）和UL（0.0674）區間完全包含在-0.2~+0.2，且包含零點，根據ISO 3086:2006標準判定不存在顯著性差異，該自動化取制樣系統可用于日常進口鐵礦石的取制樣工作。
當系統工作狀態發生較大改變時，應重新進行精密度和偏差校核，以確認系統性能處于良好狀態。建議對正常運行的系統進行定期精密度和偏差校核。
六、結論
（1）該自動化取樣和制樣系統的精密度按照ISO3085:2019 標準校核，取樣、制樣和測定全過程均處于受控狀態。
（2）該自動化取樣和制樣系統偏差按照ISO 3086: 2006標準校核，不存在顯著性差異。
（3）該自動化取樣和制樣系統滿足ISO 3082: 2017標準要求，不需要采取調整措施，可用于進口鐵礦石的日常取樣和制樣工作。
作者：王兵 1，劉賢雷 2，徐杰 1，閔紅 1
單位：1. 上海海關工業品與原材料檢測技術中心；
2. 青島海億特機電科技發展有限公司
來源：《理化檢驗-物理分冊》2024年第10期
