     汽車板（低碳鋁鎮靜鋼）中一般含有鐵素體和游離的滲碳體組織，碳元素質量分?jǐn)?shù)不大于0.15%的低碳汽車板中游離滲碳體主要是汽車板經退火處理后珠光體的轉變產物，其形成原因是冷卻時珠光體的片狀滲碳體向粒狀滲碳體轉變，轉變產物呈自由態游離于鐵素體基體或晶界。



      近年來，汽車薄板產品具有優良的深沖性能、良好的成形性及輕量化等特點，已大量應用于汽車工業中。汽車薄板產品材料的主要組織是鐵素體和游離滲碳體，滲碳體的形態、含量、尺寸對鋼的各項性能有很大影響，尤其對其深沖性和時效性能的影響最嚴重。如前人研究表明，在相同碳含量下，滲碳體尺寸和分布決定著最后成品中的固溶碳含量，固溶碳含量越小，深沖鋼的性能越好。滲碳體的尺寸越大，分布時相對間距越大，對固溶強化作用越小，時效性越好。汽車板滲碳體的形態各異，有的呈長條鏈狀，有的呈顆粒狀，也有的呈晶界分布的網狀，不同形態滲碳體對汽車板性能的影響不同。薄板中的滲碳體是硬相組織，當網狀滲碳體級別很高時，晶界處滲碳體在沖壓及冷變形時不易變形，使組織晶界弱化并萌生裂紋，導致產品開裂，同時，低碳汽車板滲碳體的形成受坯料的原始組織、退火工藝及變形量等因素的影響而表現為各種形態的滲碳體，了解滲碳體的形貌及各種不同形貌滲碳體的級別、尺寸等，對薄板軋制及退火工藝的指導也有重要參考價值。



     評定汽車板滲碳體的級別并對其進行定量分析，有助于研究人員很好地了解滲碳體的分布及含量，對汽車板的質量及沖壓成型等工藝具有重要意義。筆者結合一般用冷軋?zhí)间摫“寮颁搸В⊿PCC）低碳退火汽車板，對不同形貌滲碳體的評定方法進行解析，結果可使相關技術人員更好地了解滲碳體的評定方法，為提高低碳退火汽車板的質量提供幫助。



1、3種評定方法介紹



      目前，關于汽車板游離滲碳體評定的方法主要有3種：第一種是滲碳體的級別評定方法，即根據滲碳體形貌和分布劃分滲碳體的級別，級別越大，滲碳體尺寸越大，數量也越多；第二種是滲碳體的定量法，即采用金相圖像儀對滲碳體進行定量，得到觀察視場內單個滲碳體的長、寬和面積百分?jǐn)?shù)等參數；第三種是滲碳體尺寸的限定法，即將滲碳體進行多視場的評定后，不允許有超過規定尺寸的滲碳體，超過即判定為不合格。前兩種方法可依據標準GB/T 13299—2022《鋼的游離滲碳體、珠光體和魏氏組織的評定方法》中的評定方法進行，第三種評定方法依據瑞典產品標準E700006-02《深沖用鋼》中滲碳體的評定方法進行。



1.1 級別評定法



1.1.1 游離滲碳體組織的解析



     國家標準GB/T 13299—2022對游離滲碳體進行了規定，指出游離滲碳體是獨立于鐵素體基體或晶界的滲碳體，游離滲碳體是碳元素質量分?jǐn)?shù)不大于0.15%的低碳鋼經退火產生，是珠光體的轉變產物。三次滲碳體是極低碳鋼（碳元素質量分?jǐn)?shù)小于0.02%）從727℃緩冷至室溫時，從鐵素體中沿晶界析出的滲碳體，其表達式為Fe3CⅢ，可見三次滲碳體的生成條件主要有兩個，即非常低的碳含量和緩慢的冷卻速率，也可將低碳汽車板中的三次滲碳體看做游離滲碳體來進行評定。



     有時汽車板試樣未經退火處理，而是經過熱軋后堆冷、卷板處理，其交貨狀態下的組織為鐵素體和游離滲碳體，也可按標準中游離滲碳體的評定方法進行評定。有時汽車板試樣雖經退火處理，但其組織為鐵素體和珠光體，則不能按滲碳體評定，可按低碳變形珠光體評定。當這兩種組織同時出現時，按級別高的進行評定。



1.1.2 取樣和制樣方法

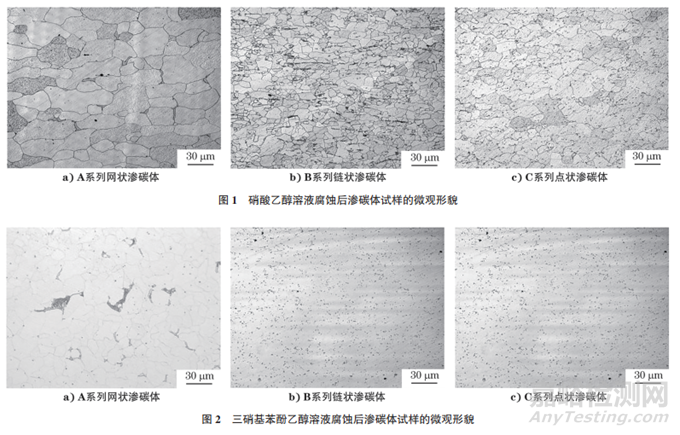

     根據GB/T 13299—2022標準要求，當鋼帶厚度不大于25mm時，從鋼帶中心到外表面的中間部位切取試樣，檢驗面平行于鋼帶的縱軸，為全厚度的截面。然后按GB/T 13298—2015《金屬顯微組織檢驗方法》要求，將試樣依次鑲嵌、研磨、拋光和腐蝕，吹干備用。標準中規定宜采用體積分?jǐn)?shù)為4%的硝酸乙醇溶液腐蝕試樣，腐蝕效果以能夠清晰顯示游離滲碳體組織為準，經硝酸乙醇溶液腐蝕后，將試樣置于光學顯微鏡下觀察，各系列滲碳體的微觀形貌如圖1所示。為了更清楚地觀察滲碳體形貌，也可采用另一種試劑（三硝基苯酚+ 乙醇溶液）腐蝕低碳鋼試樣，結果如圖2所示，得到的組織中只顯示滲碳體，不顯示鐵素體晶界，從而使?jié)B碳體形貌更清晰，更便于滲碳體級別的評定。



1.1.3 滲碳體的評定方法和原則



      滲碳體級別評定方法主要適用于碳元素質量分?jǐn)?shù)不大于0.15%的低碳退火鋼。評定時采用光學顯微鏡將試樣放大500 倍，觀察試樣整個縱向檢驗面，根據滲碳體的形貌、分布及尺寸特征來確定滲碳體的級別。以檢驗面上游離滲碳體最明顯的視場與標準評級圖比較評級，確定游離滲碳體的級別。



    評定時，將游離滲碳體先劃分系列，然后在每個系列下評級。根據游離滲碳體的形貌特征，將其劃分為A、B、C三個系列，每個系列滲碳體的形貌是不同的，各有其形貌特點。如低級別下或單個的滲碳體，A系列的滲碳體呈網狀、沿晶界形貌，B系列的滲碳體呈鏈狀，C系列的滲碳體呈點狀。每個系列的滲碳數隨著尺寸增大、數量增多，將滲碳體劃分為不同的級別，尤其是B和C系列，隨著滲碳體數量的增多，一定數量的滲碳體會呈現分布趨向，B系列會呈層狀分布，C系列呈帶狀分布。這里對B系列滲碳體提出了層的概念，如相鄰兩個鏈狀滲碳體水平間距相距較遠，垂直距離比較相近，可看做一層。

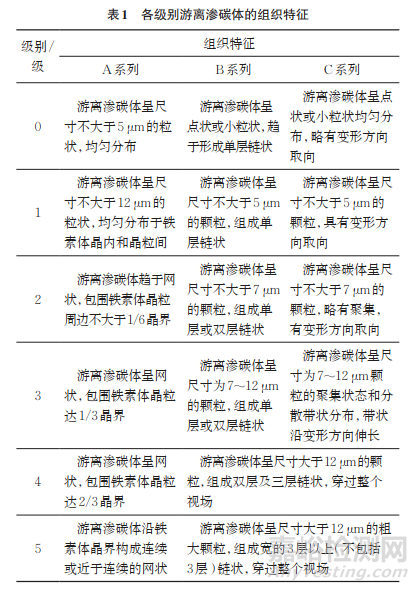

    三個系列滲碳體的級別劃分原則如下：A系列的滲碳體呈網狀，根據個別鐵素體晶粒外圍被滲碳體網包圍部分的占比及滲碳體網的完整程度評定；B系列的滲碳體呈鏈狀分布，有單層、雙層或多層的鏈狀，根據游離滲碳體顆粒的大小和鏈狀層數目及鏈狀的長度進行評定；C系列的滲碳體呈點狀，根據點狀滲碳體顆粒的大小和滲碳體趨向帶狀分布的程度進行評定，各級別滲碳體特征如表1所示（游離滲碳體尺寸最大，可通過目鏡或投影屏兩種方式測量）。

      由表1可知：A系列滲碳體呈網狀，隨著級別的升高，滲碳體包圍鐵素體晶界的程度不一樣，由1級的不包圍逐漸發展為包圍晶界的1/6，1/3，2/3及全晶界包圍；B系列滲碳體則是由單個的鏈狀滲碳體發展為一層、雙層和三層鏈狀滲碳體，C系列滲碳體則逐漸趨于有變形方向的帶狀。當級別嚴重時，A系列滲碳體呈網狀，沿晶分布，容易與B、C系列滲碳體區分，而B(niǎo)系列的層狀滲碳體和C系列的帶狀滲碳體分布有時不易區分，如表1中B、C系列的4級和5級所示，滲碳體形態和分布幾乎趨于一致。



     滲碳體評級法表明汽車板游離滲碳體有3種典型形貌：A系列的滲碳體呈網狀、沿晶界形貌；B系列的滲碳體呈鏈狀；C系列的滲碳體呈點狀。隨著其尺寸增大、數量增多，將每種形貌劃分為不同的級別。滲碳體級別評定方法的評級速度快，不需要借助金相軟件，能夠快速了解汽車板滲碳體級別和其滲碳體的形貌分布特征。



1.2 定量評定法



     標準GB/T 13299—2022中的定量法采用的放大倍數、取樣、制樣等操作方法和評級法要求一樣。定量評級方法是采用金相手工測量法（網格截點法、顯微鏡刻度法）或金相圖像分析軟件測定游離滲碳體面積的，放大倍數為500，隨機測量不少于5個視場。由于試樣不同位置的滲碳體含量不一樣，5個視場的位置可選在試樣邊部、厚度1/4處或心部，具體位置可由供貨雙方協定，如無明確規定，在試樣厚度1/4處隨機測量5個視場，取5個視場的平均值作為游離滲碳體百分含量的最終測量結果。同時，可對單視場內單個滲碳體的面積百分含量、個數、面積、長度、寬度及其等效圓直徑進行表征。該方法需要使用金相分析軟件，可提供滲碳體的面積百分含量，具體的滲碳體尺寸、數量等信息，便于結合汽車板沖壓、時效等性能進行規律性變化地探討和研究。



1.3 尺寸限定法



     產品標準E700006-02中提出了尺寸限定法，用于游離滲碳體的評定。標準中規定在試樣觀察面上使用1000倍的放大倍數，取10個最小尺寸為100μm×100μm（長度× 寬度）的區域。在每個視場區域上，記錄視場內可見的最大滲碳體尺寸，計算這10個最大滲碳體測量值的平均值，其平均值必須不大于6μm。可見該方法只對試樣中單顆粒滲碳體的最大尺寸進行了規定，且對放大倍數要求比較高，是對單視場內單顆粒滲碳體進行的測量。



2、SPCC檢測案例



     以不同形貌的SPCC為試驗材料，從連退板上截取金相試樣。連退卷厚度是5mm，據標準取樣要求，在SPCC連退板上寬度約1/4位置切取長度為20mm，寬度為5mm的試樣（全厚度）。將試樣鑲嵌、磨拋和腐蝕。在3種評級方法中，分別采用了不同的腐蝕方法，如在級別評定法中使用了體積分?jǐn)?shù)為4%的硝酸乙醇溶液腐蝕方法，在定量法和尺寸限定法中采用了三硝基苯酚乙醇溶液的腐蝕方法，該方法便于更清晰地觀察滲碳體的微觀組織特征和準確定量分析。制樣后分別使用3種方法進行滲碳體的評定。



2.1 級別評定法案例

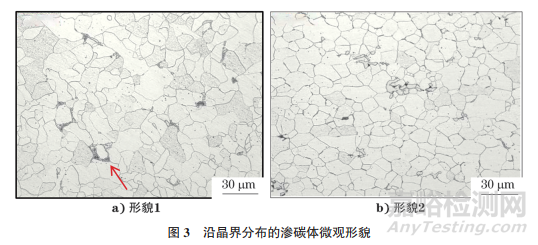

      用光學顯微鏡觀察試樣的滲碳體組織，在500倍下觀察并采集圖片，滲碳體微觀形貌如圖3所示。由圖3可知：滲碳體呈沿晶分布，為A系列。對照評級圖可知，游離滲碳體呈網狀，尺寸較大，最嚴重區域幾乎包圍了整個鐵素體晶粒，如圖3中箭頭所示，評為5A級。如果圖3中同時還有B、C系列的滲碳體，其檢驗的結果需要把B、C系列的級別也寫出來，如5A+XB+XC。

2.2 定量評定法案例



2.2.1 滲碳體含量的測定

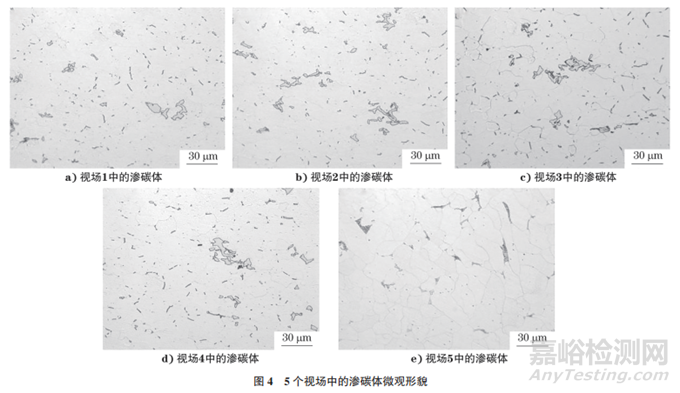

      用三硝基苯酚乙醇溶液腐蝕試樣后，用光學顯微鏡（500倍）觀察試樣的微觀形貌，結果如圖4所示。





      用IAS8金相分析軟件對滲碳體進行定量時，由于鐵素體為白色，滲碳體為灰色（見圖5），軟件根據鐵素體和滲碳體的顏色差別顯示出單峰形態?；疑珴B碳體含量低（見圖6），表現為左側黑色、峰值較低的區域。鐵素體含量高，表現為右側白色、較明顯的紅棕色高峰區域。通過金相分析軟件的閾值分割，能很好地標定滲碳體，并測量出一個視場內的滲碳面積，第一個視場的滲碳體面積占比為5.59%。同理，測量出另外4個視場的滲碳體面積占比，并計算出這5個視場滲碳體的平均面積占比。5個視場的滲碳體面積占比測量值分別為5.59%，5.30%，5.22%，5.38%，5.11%，平均值為5.32%，標準偏差為0.18%。





2.2.2 滲碳體各參數特征的測定



     用IAS8金相分析軟件對圖5中單視場內的滲碳體進行定量分析，得到視場內滲碳體總面積為628μm2，最大滲碳體長度為15.376μm，寬度為6.90μm，單個最大滲碳體面積為42.09μm2。



2.3 尺寸限定法案例



     同樣切取另一塊SPCC試樣，試樣長度為20mm，寬度為5mm。在光學顯微鏡1000倍下觀察試樣，結果如圖7所示，采集10個視場圖片。記錄每個圖片中最大滲碳體的長度，結果如表2所示。由表2可知：該滲碳體符合標準要求。單個滲碳體的尺寸是深沖用鋼的重要參數，不允許有大尺寸的滲碳體存在。一般滲碳體組織較硬，脆性大，若滲碳體尺寸大，在進行沖壓等工藝時滲碳體不易變形，易在滲碳體邊部尖角部位萌生微裂紋，從而影響汽車板的加工及使用。







3、結論



    （1）滲碳體評級法表明汽車板游離滲碳體有3種典型形貌：A系列的滲碳體呈網狀、沿晶界形貌；B系列的滲碳體呈鏈狀；C系列的滲碳體呈點狀。隨著每種形貌尺寸的增大、數量的增多，將滲碳體劃分為不同的級別。



   （2）滲碳體定量法可表征出滲碳體的面積占比、個數、長度、寬度及其等效圓直徑，便于結合汽車板沖壓、硬度、時效等性能進行分析。



    （3）滲碳體尺寸限定法只關心汽車板中的最大滲碳體尺寸，便于快速統計出試樣中的最大游離滲碳體。



作者：溫娟，周曉偉，來萍，鞠新華



單位：首鋼集團有限公司技術研究院



來源：《理化檢驗-物理分冊》2024年第10期
