【導讀】在許多工業和汽車應用中，保護接口收發器免受各種電過應力事件的影響是一個主要問題。瞬態電壓抑制器 (TVS) 二極管常用于上述用途，因為它們可以通過生成低阻抗電流路徑來鉗制電壓尖峰。
TVS 二極管的電氣特性由幾個工藝因素決定。這些參數與 TVS 電壓、電流和額定功率相關，具有多種多樣的數值，以適應各種應用。但通過查看元件數據表，就會發現選型并不簡單。在本文中，我將討論電壓參數并展示哪種 TVS 二極管適用于 RS-232、RS-485 和控制器局域網 (CAN) 應用。當然，峰值脈沖功率耗散和峰值脈沖電流也是關鍵參數，它們決定了系統中的放電能力和靜電放電 (ESD) 水平。但在這里，我將重點介紹電壓。
TVS 電壓參數 VWM、VBR 和 VC
當出現不需要的高壓瞬變時，TVS 二極管應起到鉗位的作用；當收發器在正常條件下工作時，它們也應該是“透明的”。因此，首先要查看數據表上的額定關斷電壓 VWM 這個參數。VWM 也稱為額定工作電壓，低于該電壓則 TVS 為開路，并具有低待機漏電流。
在選型時，您希望 VWM 大于推薦的收發器工作區域。隨著輸入電壓升高，TVS 開始擊穿并在 VBR 處傳導更多電流。但更重要的是最高電壓參數 VC，即大電流脈沖條件下的鉗位電壓。VC 表示特定脈沖電流下的最大鉗位電壓。將 VC 與收發器參數進行比較時，您要確保它不超過集成電路 (IC) 的絕對最大額定電壓。“絕對最大值”是收發器在任何時候所允許的最大電壓限值。任何高于該限值的電壓都會使收發器處于不安全的運行區域，并可能導致徹底損壞。
示例：RS-232、RS-485 和 CAN 收發器的 TVS 選型
我將介紹幾個 RS-232、RS-485 和 CAN 收發器的示例器件及其 TVS 二極管的選型。我從各自的數據表中獲取了相關參數，我想通過介紹這些參數值，讓您了解不同的元件如何協同工作。
TI 的 MAX3232 是一款常見的 RS-232 收發器，具有兩個發送器和兩個接收器。我在圖 1 和圖 2 中突出顯示了兩個重要參數，分別是 ±5.4V 的工作電壓和 ±13.2V 的絕對最大驅動器輸出電壓。在 RS-232 標準中，信號擺幅應在 ±5V 以上。在這里，您可以給它留出一些裕度。
圖 1：MAX3232 驅動器工作電壓

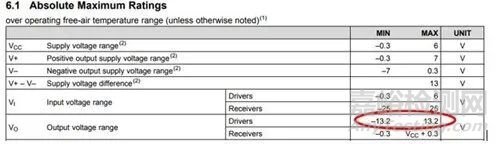

圖 2：MAX3232 驅動器絕對最大額定值
適用于 MAX3232 的 TVS 二極管是 Bourns 的 SMBJ8.0CA。在圖 3 中可以看到，峰值反向工作電壓為 8V，最大鉗位電壓為 13.6V。

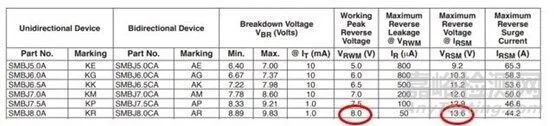

圖 3：SMBJ8.0CA 峰值反向工作電壓和最大鉗位電壓
接下來，我們來看看 8 引腳 RS-485 收發器，即 TI 的 THVD1500。根據 RS-485 標準，RS-485 收發器可以在寬共模范圍（-7V 至 12V）下工作（圖 3）。如圖 4 所示，THVD1500 總線引腳的絕對最大電壓為 ±18V。
圖 4：THVD1500 驅動器工作電壓
圖 5：THVD1500 驅動器絕對最大額定值
SM712 是用于 RS-485 應用的常見 TVS 二極管。此 TVS 具有不對稱的反向關斷電壓，可匹配 RS-485 應用的共模工作范圍。此外，其鉗位電壓接近TI THVD1500 的限值，如圖 6 所示。

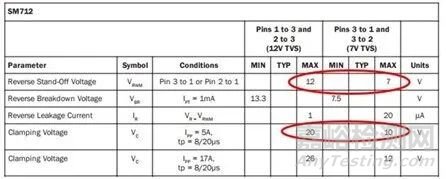

圖 6：SM712 反向關斷電壓和鉗位電壓
最后但同樣重要的是，TI SN65HVD1040A 8 引腳 CAN 收發器具有相當高的絕對最大電壓（圖 7），這可簡化 TVS 的選型。與 RS-485 類似，CAN 總線也可以容忍一些共模電壓變化（圖 8）。
圖 7：SN65HVD1040A 驅動器絕對最大額定值
圖 8：SN65HVD1040A 驅動器工作電壓
綜合所有因素，Bourns 的 CDSOT23-T24CAN 是適合 SN65HVD1040A 的一款器件。該器件提供 24V 的反向工作電壓和 36V 至 40V 的鉗位電壓。為了節省空間，我沒有在這里復制數據表。但我相信，根據前兩個示例，找到相關參數不會太難。
同樣，電壓參數只是 TVS 器件電氣特性的一部分，但它們是選擇 TVS 時的首要考慮因素。要更好地了解 TVS 器件的全部特性，您還可以查看其他參數，例如峰值功率和峰值電流。
