IEDM 2024大會上，臺積電首次披露了N2 2nm工藝的關鍵技術細節和性能指標：對比3nm，晶體管密度增加15％，同等功耗下性能提升15％，同等性能下功耗降低24-35％。



曝料稱，臺積電N2目前的良率已經達到了60％，而不久前，一位臺積電員工對外透露，已成功將N2測試芯片的良率提高了6%，為公司客戶“節省了數十億美元”。



當然，這一數據還有較大提升空間，通常芯片良率需要達到70%或更高才能進入大規模量產階段。



作為對比，消息稱三星的2nm工藝良率目前僅在10%-20%之間。



臺積電研發和先進技術副總裁Geoffrey Yeap表示，N2是臺積電“四年多的勞動成果”。



臺積電2nm首次引入全環繞柵極(GAA)納米片晶體管，有助于調整通道寬度，平衡性能與能效。



如今的FinFET晶體管的核心有一個垂直的硅片，而全環繞柵極納米片晶體管有一堆狹窄的硅帶。



FinFET只能通過乘以器件中的翅片數量來提供這種多樣性，例如具有一個、兩個或三個翅片的器件。



但全環繞柵極納米片為設計人員提供了介于兩者之間的漸變選擇，例如相當于1.5個翅片或任何可能更適合特定邏輯電路的東西。



新工藝還增加了NanoFlex DTCO(設計技術聯合優化)，可以開發面積最小化、能效增強的更矮單元，或者性能最大化的更高單元。



此外還有第三代偶極子集成，同時包括N型、P型，從而支持六個電壓閾值電平(6-Vt)，范圍200mV。







通過種種改進，N型、P型納米片晶體管的I/CV速度分別提升了70％、110％。

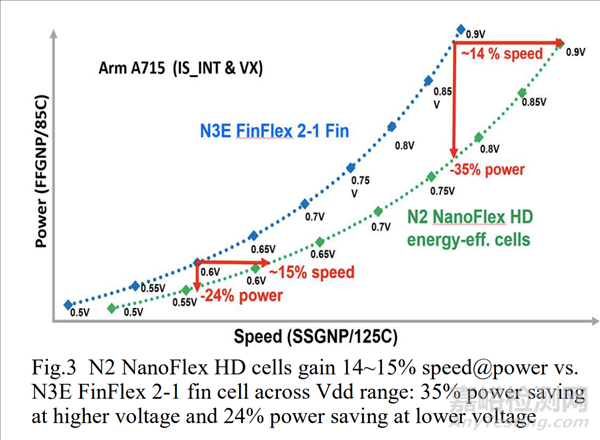

對比傳統的FinFET晶體管，新工藝的納米片晶體管可以在0.5-0.6V的低電壓下，獲得顯著的能效提升，可以將頻率提升大約20％，待機功耗降低大約75％。

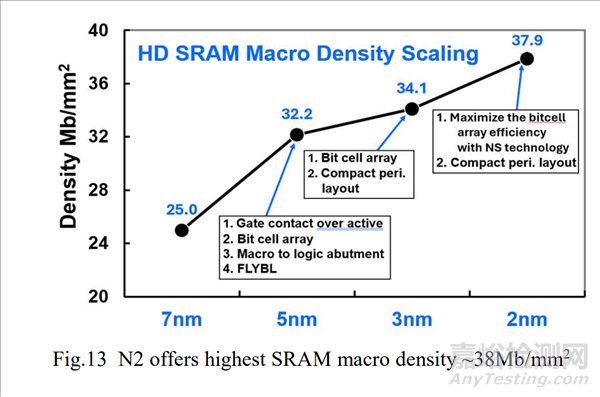

SRAM密度也達到了創紀錄的新高，每平方毫米約38Mb。



根據最新曝光的資料顯示，Intel 18A工藝的SRAM密度約為每平方毫米31.8Mb，顯然遠不如臺積電2nm，落后了超過16％。



同時，2nm的這一密度也比N3 3nm工藝下提高了11%，而N3只比自己的前代提高了6%。

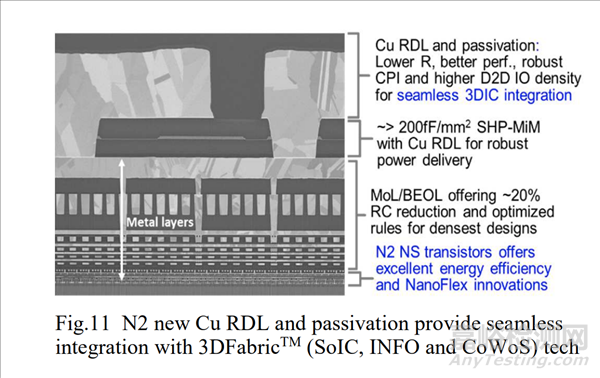

此外，臺積電2nm還應用了全新的MOL中段工藝、BEOL后段工藝，電阻降低20％，能效更高。



值得一提的是，第一層金屬層(M1)現在只需一步蝕刻(1P1E)、一次EVU曝光即可完成，大大降低了復雜度、光罩?jǐn)?shù)量，提高了整體工藝效率。



優化的M1采用新的1P1E EUV圖形，使標準電池電容降低了近10%，并節省了多個EUV掩模。



針對高性能計算應用，臺積電2nm還引入了超高性能的SHP-MiM電容，容量大約每平方毫米200fF，可以獲得更高的運行頻率。

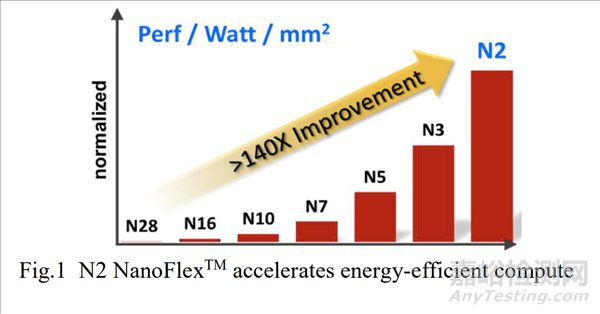

按照臺積電的說法，28nm工藝以來，歷經六代工藝改進，單位面積的能效比已經提升了超過140倍！





目前，臺積電N2處于風險試產階段，計劃2025年下半年量產。



同時，臺積電還在研發N2P，也就是N2的增強版本，預計帶來5%的性能提升，并完全兼容N2，計劃2025年完成資格認證階段，2026年量產。



隨著臺積電N2的量產，2nm晶圓的代工報價可能將達到2.5萬-3萬美元/片(約合人民幣14.6萬-21.9萬元)，遠高于當前3nm晶圓約2萬美元/片的價格。



公開報道顯示，2004年臺積電發布90nm工藝的時候，彼時晶圓報價近2000美元，而制程技術到2016年演進至10nm后，報價增幅顯著，達到6000美元。



進入7nm、5nm制程世代后，報價破萬，5nm更是高達16000美元，且該統計價格尚未計入臺積電2023年6%的漲幅。



iPhone 18 Pro系列將首發搭載A20 Pro處理器，而這顆芯片回首發臺積電2nm工藝制程，芯片價格由目前的50美元上漲至85美元，漲幅高達70%、



隨著成本的上漲，iPhone 18 Pro最終售價可能會漲。



在今年10月份，高通、聯發科旗艦芯片全部轉向3nm工藝制程，相關終端掀起了一輪漲價潮，半導體業內人士預計，由于先進制程報價居高不下，芯片廠商成本高企，勢必將成本壓力轉嫁給下游客戶或終端消費者。
