目前，對磷酸鐵鋰電池循環失效的報道大多是針對全壽命周期，其原因集中在阻抗的增加、電解液的消耗、漿料的脫落、集流體腐蝕等因素。而拆解循環前期的電芯結果顯示：阻抗變化不明顯；電解液充足；漿料的集流體之間黏結緊密；極片電阻無明顯變化；集流體性能未變差。因此，對于磷酸鐵鋰前期循環衰減原因的研究很有意義。

筆者將磷酸鐵鋰電池與三元電池衰減數據進行對比，明確了不同材料的首效差異是導致兩者衰減速率有差異的主要原因。通過分析磷酸鐵鋰電池的循環數據，得出消耗的鋰離子是用于修復破壞的固體電解質界面（SEI）膜。通過改善SEI膜消耗，得出了降低正極比表面積、減小負極OI值（活性材料的取向指數，下同）、減小膠的溶脹等可以減緩磷酸鐵鋰的前期循環衰減速率。

1、 實驗部分

1.1 軟包電池的制備

以天津力神電池股份有限公司（以下簡稱公司）某型號LiFePO4/Graphite電芯為研究對象，電池使用LiFePO4作為正極材料、人造石墨作為負極材料，隔膜為（12+3）μm的點膠隔膜。經過實驗工序制備成疊片電池，電芯在充放電設備上完成化成，工作電壓范圍為2.50~3.65V，經過老化對電池進行電性能測試。

實驗所用原材料為公司商品鋰離子電芯制備所用材料。將LFP、PVDF和Super P按一定質量比混合，以NMP為溶劑，攪拌均勻后制成固含量為50%~60%的漿料，并涂覆在13μm厚的涂炭鋁箔上，烘干之后制成正極片。將石墨（Gr）、導電劑、CMC以及SBR按一定質量比以水為溶劑攪拌均勻后制成固含量為40%~50%的漿料，并涂覆在6μm厚的銅箔上，烘干之后制成負極片。將正、負極片分別碾壓、分切之后，與點膠隔膜制成額定容量為3.3A·h的電芯，注入電解液，經過排氣、化成、老化進行測試。

作為同期對比，將正極材料換成NCM811、工作電壓范圍為2.8~4.2V、其余步驟與上述保持一致做成三元電池。

1.2 性能測試

采用電芯測試儀進行循環性能測試，測試環境為60℃的恒溫箱。其中磷酸鐵鋰測試步驟為，1C（3.3A）恒流充電至3.65V，恒壓充電至0.05C（0.165A），靜置10min后以1C倍率放電至截止電壓為2.5V進行循環測試。在循環過程中每間隔100次進行DCIR測試，0.1C調節至50%SOC后，測試1C放電10s的直流內阻。對循環后的電池分別進行100%SOC、50%SOC、0SOC的EIS測試，采用多通道工作站，振幅為2mV，頻率范圍為2~20000Hz。三元電池的測試電壓范圍為2.8~4.2 V，其余與上述保持一致。

將循環后的電池放電，磷酸鐵鋰電池以1C放電至2.5V，靜置30min后以0.05C放電至2.3V，并在0SOC狀態下解剖電池；三元電池以1C放電至2.8V，靜置30min后以0.05C放電至2.3V，并在0SOC狀態下解剖電池。

1.3 材料表征

將空電狀態電池拆解后的正、負極片用DMC清洗、烘干，將粉料從極片中刮落，留樣測試。采用X射線衍射儀進行晶格分析；采用電感耦合等離子體發射光譜儀對極片中的元素含量進行分析；采用掃描電鏡能譜設備對極片中的元素進行分析；采用差示掃描量熱儀對極粉進行熱分析。

2、 結果與討論

2.1 磷酸鐵鋰前期循環衰減速率大于三元電池分析

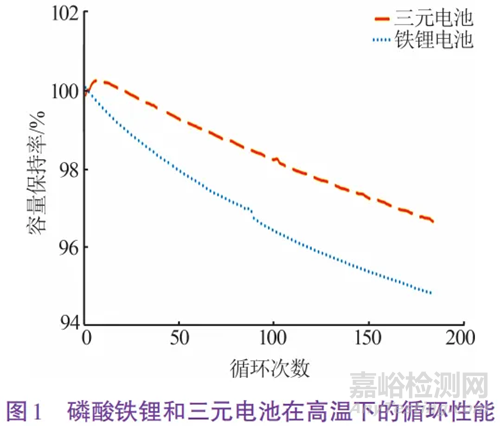

圖1為相同測試條件下磷酸鐵鋰與三元電池前200次循環曲線對比。從圖1看出，在60℃環境下循環200次后，磷酸鐵鋰和三元電池容量保持率分別為95%和97%，三元電池比磷酸鐵鋰電池容量保持率高2%。從理論上分析，磷酸鐵鋰、石墨、三元的首效分別為95%、92%、88%。三元電池負極首效高，在首次充放電之后負極中會剩余4%的活性鋰離子，在一定次數的循環中這部分鋰離子用于填補部分活性鋰的消耗；磷酸鐵鋰電池正極首效高，在首次充放電之后負極中沒有多出的鋰離子用于消耗的補充，因此其衰減速率高于三元電芯。

通過實驗手段對上述理論進行驗證。圖2a為通過ICP測試的新鮮電池、循環50次、循環100次兩種電芯負極片中的鋰含量。從圖2a看出，在各個階段負極片中的鋰含量均是三元電池高于磷酸鐵鋰電池。

圖 2 磷酸鐵鋰和三元電池負極參數對比圖

為了進一步確認三元負極中多出來的鋰存在形式，通過XRD對比了3個階段的三元負極粉料的變化，結果見圖2b。從圖2b看出，石墨的（002）峰從新鮮電池的26.42°變成循環50次的26.44°、循環100次的26.49°，即隨著循環次數的增加石墨的主峰向右偏移，根據布拉格方程2dsinθ=nλ可知其晶格間距逐漸減小，也就是說其負極片中的鋰含量隨著循環次數的增加而逐漸減少。

圖2c對比了循環50次后兩種電池負極粉料的XRD譜圖。從圖2c看出，三元體系下石墨的（002）峰為26.44°，磷酸鐵鋰體系下石墨的（002）峰為26.50°，根據布拉格方程得出晶格間距為三元電池大于磷酸鐵鋰電池，也就是說相同循環次數時負極中的鋰含量為三元電池高于磷酸鐵鋰電池。上述實驗結果證實了三元負極中有更多的鋰，因而在前期循環中容量衰減比磷酸鐵鋰緩慢。

2.2 磷酸鐵鋰前期循環衰減分析以及SEI膜表征

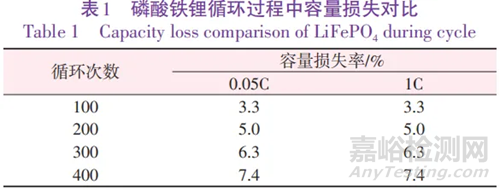

根據文獻研究，磷酸鐵鋰循環衰減的主要原因一方面是活性鋰的損失，另一方面是阻抗增加導致極化變大，容量下降較快。當測試電流足夠小時，電池極化很小，可以排除由于極化引起的容量損失。表1對比了循環過程中1C和0.05C測試的磷酸鐵鋰容量損失情況。從表1看出，容量損失與測試電流無關，因而排除了極化帶來的容量損失，也就是說在前期循環過程中容量損失來自于成膜的消耗。

針對SEI膜阻抗表征，文獻報道大多是采用EIS測試。但是，由于磷酸鐵鋰電池的SEI膜阻抗較小，SEI膜阻抗和電荷轉移阻抗為一個圓弧，因此無法對SEI膜阻抗進行單獨表征。常見的方法是用電路擬合得出RSEI，而擬合過程受人為因素的影響較大，因此得出的數據之間有一定的誤差。通過對極粉進行表征更貼近SEI膜，并排除了計算過程引入的誤差。

根據文獻報道，ICP可以表征負極片中的鋰含量，根據法拉第公式（公式1）將其轉換成容量。

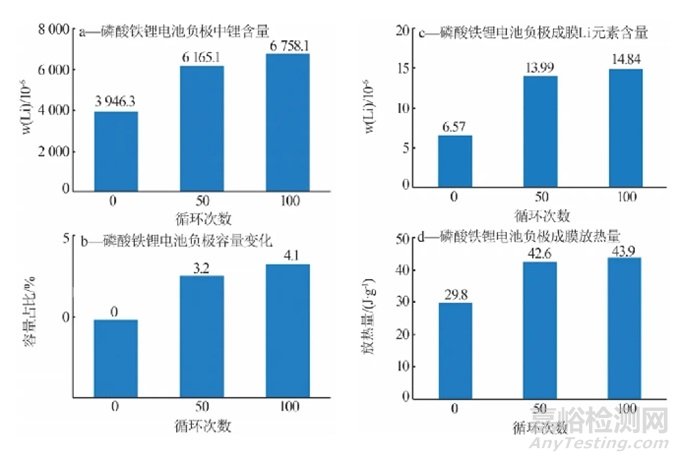

為了更直觀地對比循環過程中負極片中殘留鋰的情況，以初始狀態的容量數值為基準并將其記為0。圖3a為磷酸鐵鋰電池負極中鋰含量ICP測試結果。從圖3a看出，隨著循環的進行，負極片中的鋰含量逐漸增加。圖3b為磷酸鐵鋰電池負極容量的變化。從圖3b看出，負極片中殘留的容量隨著循環次數的增加而逐漸增加。

圖 3 磷酸鐵鋰電池負極SEI膜表征方法

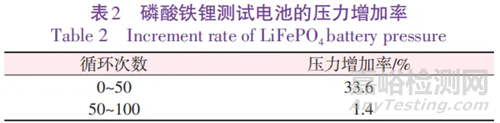

根據文獻報道，可以通過EDS表征SEI膜的穩定性。圖3c為EDS測試SEI膜的成膜Li元素含量。從圖3c看出，隨著循環的進行，成膜Li元素含量逐漸增加。圖3d為DSC表征SEI膜的放熱量。從圖3d看出，隨著循環的進行，SEI膜的放熱量逐漸增加。并且從以上數據可以看出，前50次容量衰減率為3.2%，50~100次衰減率降低到0.9%。其原因是：前50次循環過程中極片膨脹率大，SEI膜破壞嚴重；50~100次循環過程中極片膨脹率降低，SEI膜破壞程度減小，活性鋰損失速率降低。這與表2中前50次壓力增長率為33.6%、50~100次壓力增長率為1.4%相對應。

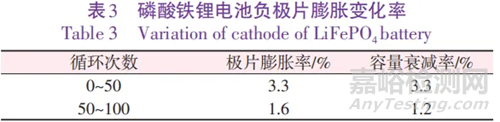

表3為負極片膨脹變化率。通過表3中拆解電池的極片膨脹率可知，前50次極片膨脹率為3.3%，相應的容量衰減率為3.3%，50~100次的極片膨脹率為1.6%，相應的容量衰減率為1.2%，極片膨脹與容量衰減是相對應的。因而磷酸鐵鋰前期衰減快的原因主要是負極體系膨脹導致SEI膜破壞，而破壞的SEI 膜重新修復會消耗活性鋰，因而導致容量衰減快。

2.3 磷酸鐵鋰前期循環改善

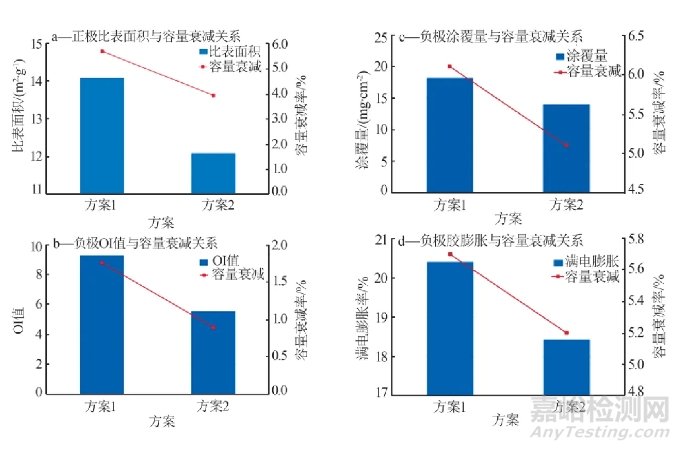

前面的實驗結果已經顯示磷酸鐵鋰前期的循環衰減是用于SEI膜的重整修復，因此改善磷酸鐵鋰循環的思路是改善SEI膜的消耗。從正極方面考慮，降低正極顆粒的比表面積可以減少副反應的發生，進而減少活性鋰的消耗。圖4a為正極比表面積與容量衰減率的關系。其中：方案1為正極顆粒比表面積較大的方案；方案2為正極顆粒比表面積較小的方案。從圖4a看出，正極比表面積減小，容量衰減緩慢。

圖 4 磷酸鐵鋰前期循環改善方法與容量衰減率的關系

從負極方面考慮，膨脹大的負極會加速SEI膜的破壞與修復，增加活性鋰的消耗。文獻報道，在充滿電過程中晶格逐漸膨脹，與此同時顆粒會伴隨著發生結構調整來使得自身應力得到釋放。負極材料OI值代表石墨材料的取向系數，是表征石墨負極在嵌鋰過程中膨脹率的一項重要指標。石墨材料OI值大，說明在充滿電過程中晶格膨脹大，導致負極體系膨脹大，加速SEI膜消耗。圖4b為負極OI值與容量衰減率的關系。其中：方案1為負極OI值較大的方案；方案2為負極OI值較小的方案。從圖4b看出，當OI值范圍為5~10時，OI值增加65%，極片反彈率增加4.1%，容量衰減率增加0.9%。圖4c為負極涂覆量與容量衰減率的關系。其中：方案1為負極涂覆量較高的方案；方案2為負極涂覆量較低的方案。從圖4c看出，涂覆量增加30%，極片反彈率增加9%，容量衰減率增加1.0%。圖4d為負極膠膨脹率與容量衰減率的關系。其中：方案1為負極膠膨脹較高的方案；方案2為負極膠膨脹較低的方案。從圖4d看出，膠膜反彈率增加20%，極片反彈率增加2%，容量衰減率增加0.5%。OI值、涂覆量、膠膜膨脹增大，導致極片的反彈增加，而負極膨脹對SEI膜的破壞性增加，導致活性鋰消耗增加，容量衰減加速。

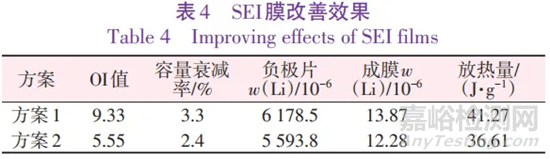

針對上述提到的改善因素，從分析SEI膜穩定性方面進行驗證。表4為SEI膜改善效果。從表4看出，以負極OI值為例，當負極材料OI值從9.33降低至5.55時，循環100次后容量衰減從3.3%降低至2.4%，ICP測試負極片中鋰質量分?jǐn)?shù)由6.1785×10-3降低至5.593 8×10-5，EDS測試負極片表面SEI膜Li元素質量分?jǐn)?shù)由1.387×10-5降低至1.228×10-5，DSC測試負極片放熱量由41.27J/g降低至 36.61J/g，證實了改善循環的可行性。

3、 結論

通過實驗證明磷酸鐵鋰前期循環衰減快的原因主要是活性鋰消耗較多，而活性鋰消耗主要是用于修復破壞的SEI膜，并通過ICP、EDS和DSC多種手段聯用建立了表征SEI膜的新方法。針對循環前期SEI膜破壞較快的問題，從降低正極比表面積、減小負極片反彈的角度提出了一系列改善措施，實驗結果顯示改善后可以將容量衰減率減緩0.5%~1.0%，為提升磷酸鐵鋰體系前期循環性能確定了方向。

文獻參考：徐瑞琳,曾濤,劉歡,劉興偉,王浩,徐曉明,趙李鵬.磷酸鐵鋰電池循環初期衰減快原因分析及性能改善[J].無機鹽工業,2023,55(3):92-97
