一、EMI/EMC器件的主要功能

EMI/EMC器件的主要功能大致分為以下四點：

1.降低電源輸入或輸出的輻射與傳導噪聲;

2.減輕電壓瞬變對電源輸入或輸出施加的浪涌影響;

3.削弱在電源輸入端施加電壓時產生的輸入涌流;

4.在電源出現故障時保護輸入電源和后端電路。

二、保護類

1.保險絲

保險絲用于電流保護的器件，與電源的輸入端串聯使用。為保證有效防護，保險絲和上級電源之間最好直連，且與非接地輸入端子串聯，以保證在保險絲斷開時電源上沒有電流流過。

目前除了傳統的熔斷型保險絲還有可以自適應恢復的PPTC保險絲，相比熔斷型保險絲PPTC可以在解除異常后恢復動作前的狀態，減少售后與更換成本。在實際使用中需要注意電壓、電流、響應時間和工作溫度來選擇合適類型的保險絲，配合封裝選擇可進一步優化設計與成本。

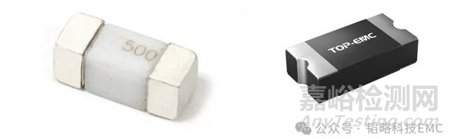

圖（1）保險絲

2.金屬氧化物（MOV）

金屬氧化物電阻器 (MOV) 又叫壓敏電阻，主要放置在輸入端，用于吸收輸入電壓源可能產生的電壓瞬變。使用AC-DC電源時，輸入電壓源是交流電源線，所以需要MOV吸收瞬態電流沖擊產生的瞬態能量或遭受的其它損壞。

MOV在正常運行時具有高阻抗，而在電壓超過額定值時（在出現輸入瞬態電壓時會發生這種情況）則會變?yōu)榈妥杩埂Ｍ瑫r(shí)配合輸入合適參數的保險絲放置在MOV和輸入電源之間，當MOV承受過大功率有損壞風險的時候，保險絲可觸發保護電路避免出現過流燒毀。

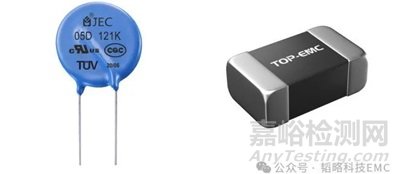

圖（2）金屬氧化物MOV

3.瞬態電壓抑制TVS

電源端的最常用的TVS（瞬態電壓抑制），主要在電源端放置用來分流電源端子上的外部浪涌電壓瞬變，從而保護后端電路。雖然MOV在電源端通常具有類似用途，對于需要快速反應與較低電壓的鉗位要求，因此TVS二極管會是更合適的解決方案。

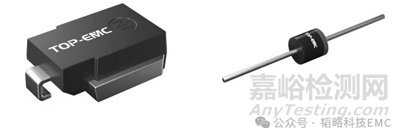

圖（3）瞬態電壓抑制TVS

三、EMI濾波器組件

1.差模電感

電感器與輸入電源通路串聯放置。該組件與輸入電容器形成低通LC濾波器，以減弱輸入導線上惱人的傳導噪聲電壓，避免將其傳送至外部電源。這種情況需要電感器的飽和電流規格足夠大，才能承受正常運行期間的最大輸入電流。應當選擇DCR（寄生直流電阻）足夠低的差模電感器，這樣的電感器功耗才合格，按照這種要求使用扁線一體的T-CORE電感是非常合適的選擇。

圖（4）差模電感

2.共模電感

共模電感用于產生高阻抗，以減弱沿輸入導體流動的共模噪聲，其原理是當差模信號通過共模電感時，由于兩個繞組的磁通方向相反，因此在磁芯中產生的磁通相互抵消，差模信號幾乎不會受到阻礙。當共模噪聲通過共模電感時，由于兩個繞組的電流方向相同，因此在磁芯中產生的磁通相疊加，形成一個較大的磁通量。這個較大的磁通量在磁芯中產生較高的阻抗，從而對共模噪聲起到抑制作用。

在電源正常運行期間選擇共模電感可以處理最大電流并實現可接受的功率耗散。與差模扼流圈不同，共模扼流圈中在共模模式下流動的電流非常少，因此通常不必?fù)?dān)心飽和電流額定值問題。

圖（5）共模電感

四、總結

選擇合適的組件來預防電路中的EMI和EMC問題并非難事，但有許多細節需要考慮。通常最終選擇的器件和參數都是在權衡性能、成本、尺寸和可靠性之后的折衷選項。
