一、管狀電熱元件的設計要與整機的需求相匹配



我們知道，管狀電熱元件是電飯鍋、電水壺、電烤箱、電熱水器、電暖器等家用電器產品的常用加熱元件，因此，管狀電熱元件的設計要考慮滿足整機產品的使用需求。



工作溫度是管狀電熱元件的重要參數之一，其設計的工作溫度，以及額定電壓、額定功率、形狀、尺寸等，都要滿足整機產品的設計需要，以確保整機產品有更好的用戶體驗。



二、基礎數據的檢測



對于給定的一個管狀電熱元件及其所將安裝的整機，我們可以先檢測一些基礎數據。



1、使用萬用表檢測管狀電熱元件的冷態電阻Rc



檢測冷態電阻時注意萬用表的精度等級不宜低于1級，直流電阻的量程應與被測阻值相適應，即在被測量值應在量程的2/3~滿量程范圍。



2、記錄測量Rc時的環境溫度



如環境溫度可控，應盡可能使環境溫度保持在20℃。20℃時的冷態電阻記為R20。



3、使用電參數測量儀檢測整機產品中元件的輸入功率PT



讀取輸入功率數據時應注意，產品應在正常工作狀態。即產品應施加額定電壓，并在正常使用條件下的穩定工作狀態。



必要時，也可以使管狀電熱元件在模擬條件下工作，即通過采取一些措施，使元件發熱表面的平均溫度與工作溫度基本相符的工作條件下工作。



三、計算元件在工作溫度下的電阻RT



在額定輸入電壓UN和輸入功率PT已知情況下，運用歐姆定律可以求得計算元件在工作溫度下的電阻RT，有：



RT=UN2/PT  ························（1）



四、計算元件在工作溫度下的電阻溫度因數kT



元件在工作溫度下的電阻溫度因數kT可通過下式計算：



kT =RT/R20  ························（2）



五、推算工作溫度T



在元件使用的高電阻合金材料已知的情況下，通過查GB/T 1234-2012《高電阻電熱合金》中的《高電阻電熱合金電阻溫度因素（修正系數）》表，可以推算工作溫度T。



由于該表僅給出了每100℃間隔的電阻溫度因素，必要時，可通過插值法推算工作溫度。

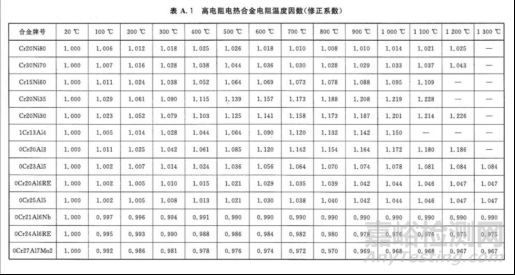

（摘自GB/T 1234-2012《高電阻電熱合金》）



六、示例



在此仍以《這家管狀電熱元件生產廠的產品設計有問題嗎？》一文中的220V~ 350W規格案例為例，具體推算一下元件的工作溫度。



在此以3個樣品中的實測功率中間值342.4W為元件的輸入功率PT，按式（1）計算，可得：



RT=UN2/PT



   =2202/342.4



   ≈141.36（Ω）



以工廠設計的“中間值”138.2Ω作為元件在20℃時的冷態電阻R20，按式（2）計算，可得：



kT=RT/R20



   =141.36/138.2



   ≈1.023



已知工廠元件的發熱絲合金牌號為0Cr25Al5，查《高電阻電熱合金電阻溫度因素（修正系數）》表可知元件的工作溫度約為500℃。



七、優化設計



1、元件冷態電阻中心值的確定



以上例中的220V 350W為例，工作溫度下額定功率對應的元件的熱態電阻RN400可由歐姆定律計算而得：



RN400=2202/350



        ≈138.3（Ω）



查《高電阻電熱合金電阻溫度因素（修正系數）》表可得工作溫度500℃時0Cr25Al5合金的電阻溫度因素K400為1.021。



對應的20℃時的冷態電阻RN20則為：



RN20=RN400/K400



      =138.3/1.021



      ≈135.5（Ω）



鑒于案例中工廠元件冷態電阻的過程能力較好，135.5Ω這一數值應可以考慮作為生產過程中的目標值。



2、元件冷態電阻上下限值的確定



由于元件冷態電阻的過程能力較好，可以考慮以±4%計算元件冷態電阻的上下限值，



即，上限值RU有：



RU=1.04RN20



       ≈140.9（Ω）



下限值RL有：



RL=0.96RN20



   ≈130.1（Ω）。
