8050三極管在大約0.5V左右就開始從有Ic電流，在0.8V左右就基本可以工作在開關狀態了

問題描述

公司之前做過的一個產品。產品在做EMC認證過程中，經常會出現信號指示燈亂閃爍的情況。信號指示燈的連接原理圖如下。

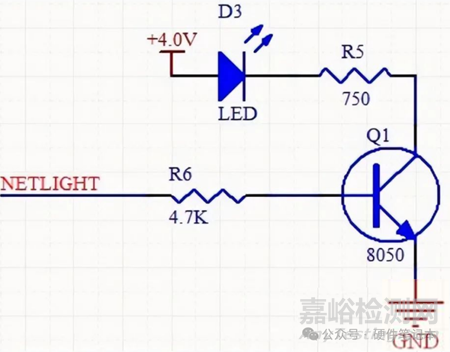

圖 1:原設計中的指示燈原理圖

原因分析

問題的原因定位比較明確，沒有施加干擾的時候，信號指示燈是正常的，施加EMC干擾的時候，導致了亂閃，說明是由于我們?cè)贓MC防護上不到位。

經過分析，我們主要在三極管的驅動電路上出了問題，工程師在設計的時候，以為三極管工作在開關狀態下，只要給給基極足夠的驅動電流就可以了。

但是忽略了一個問題，三極管的導通所需的Vbe非常小，如下圖2,8050三極管在大約0.5V左右就開始從有Ic電流，在0.8V左右就基本可以工作在開關狀態了。

也就是說雖然主芯片沒有對外輸出高電平，但是由于周?chē)钠渌蓴_，也是可以導致三極管非正常導通的。

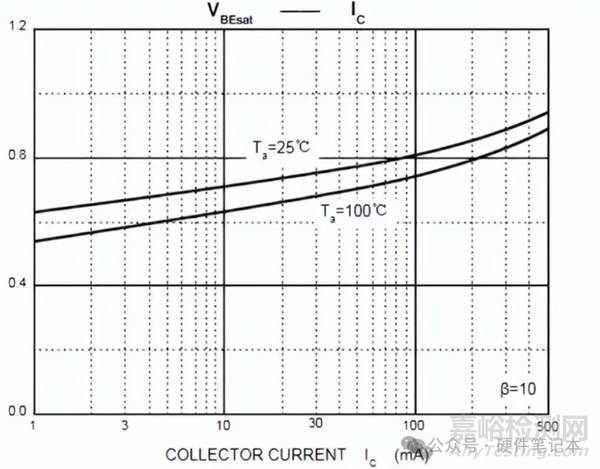

圖 2: 三極管Vbe與Ic的關系曲線圖

解決方案

經過整改，我們主要采取以下的方案：將原來的R6修改為10K，增加一個下拉電阻3K，構成分壓關系，當cpu輸出為3.3V的時候，Vbe=0.76V，輸出2V時，Vbe=0.46V準備開始導通，同時增加一個并聯的0.1uF的電容，吸收部分干擾脈沖。

經過EMC的實測，問題可以得以解決。

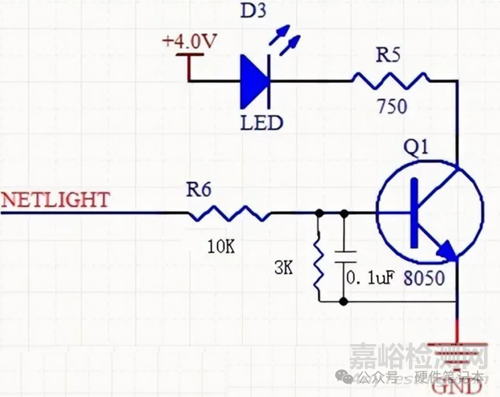

圖3: 整改后的方案

總結

三極管增加基極的下拉電阻有以下幾個作用：

1、如果主芯片沒有工作，可以給三極管一個確定的電平，保持在關斷狀態下；

2、提高三極管的導通電平，如果沒有下拉電阻，三極管0.7V就可以導通，增加合適的下拉后，可以提高到2V甚至更高才能導通

3、防止三極管受噪聲信號的影響而產生誤動作，使晶體管截止更可靠！

4、防止輸入電流過大，加個電阻可以分一部分電流，這樣就不會讓大電流直接流入三極管而損壞其。

5、增加下拉以后，可以提供放電通道，可以提高三極管的放電速度。當三極管開關作用時,ON和OFF時間越短越好,為了防止在OFF時,因晶體管中的殘留電荷引起的時間滯后,在B,E之間加一個R起到放電作用
