　    模具制造業是高技術密集型產業，模具生產技術水平的高低，已成為衡量一個國家產品制造水平高低的重要標志。據統計，金屬零件粗加工的75%、精加工的50%和塑料零件的90%是用模具加工完成的。因此，模具被譽為“工業之母”。模具用材料體系包括各類模具鋼，鋼結硬質合金以及新型材料70余種。其中Cr12、Cr12MoV、CrWMn、9SiCr、GCr15、5CrMnMo、5CrNiMo、3Cr2W8V等鋼種是模具生產中常用的材料，約占80%。模具的失效可分為非正常失效和正常失效。非正常失效是指模具未能達到一定工業技術水平下所公認的壽命就無法繼續服役的失效，也稱模具的早期失效。其形式有塑性變形、斷裂、局部嚴重磨損等；正常失效是指模具經長時間服役，因緩慢塑性變形、蠕變、均勻磨損以及疲勞斷裂，致使其不能繼續服役而造成的報廢。實踐證明，模具的淬火變形與開裂，使用過程中的早期斷裂、變形、磨損等雖與材料的冶金質量、鍛造、加工有關，但與熱處理關系更大。根據失效原因的分析統計，熱處理不當引起的失效占50%以上。合理選擇熱處理工藝可以使模具達到微變形、高性能和高壽命，因此熱處理工藝的發展是提高模具質量的重要保證。本文針對幾種常用的模具鋼在加工和使用過程中的自行開裂和早期失效的現象，探索熱處理工藝對其壽命的影響，旨在使用這些材料制備的模具今后有更高的壽命和可靠性。

1、 試驗材料及方法

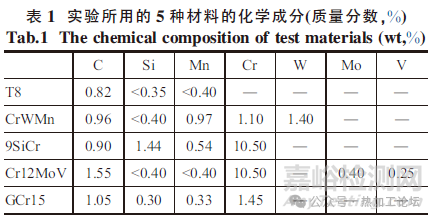

    本文選取的材料分別為T8、GCr15、CrWMn、Cr12MoV、9SiCr，這些鋼材價格較為適中，性能基本能夠滿足60%～80%的模具生產需求。其主要化學成分如表1所示。

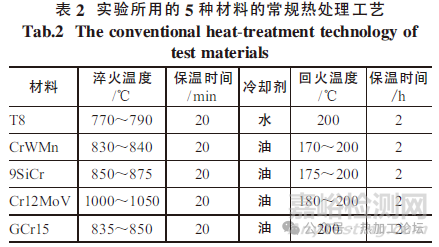

      熱處理對模具壽命的影響主要反映在熱處理技術要求不合理和熱處理質量不良兩個方面。因此，正確制定熱處理工藝,提高產品熱處理質量，對延長模具使用壽命起著關鍵作用。熱處理的最終目的是使模具有良好的表面質量和強度、塑性和韌性的合理配合。本實驗選取的5種材料，主要是在它們傳統的熱處理工藝(表2)上進行優化。

     在HT-2402材料試驗機上分別按照國標GB 6397-86和GB 14452-93進行靜拉伸和彎曲實驗，在擺錘沖擊試驗機上按照國標GB 2106-80做沖擊韌性實驗。分別測試材料的屈服強度(σ0.2)、抗拉強度(σb)、伸長率(δk) 、抗彎強度(σbb)和沖擊韌度(aKV)，用洛氏硬度計分別測量在供貨態、常規熱處理和優化熱處理下試樣的硬度。

     在XJL-03型金相顯微鏡下觀察熱處理前后試樣的金相組織，用4%的硝酸酒精腐蝕。在JSM-6700F型的掃描電鏡下分析在拉伸、彎曲和沖擊試驗下各試樣的斷口形貌。

2、 試驗結果及分析

2.1 金相組織分析

      圖1為5種模具材料在供貨態及優化熱處理態下的金相組織照片?？梢钥闯觯涸诠┴洃B(tài)下，T8鋼的組織為細片狀珠光體+極少量呈斷續網狀分布的鐵素體。由于碳含量偏下限，故在退火冷卻時沿晶界析出極少量鐵素體。CrWMn 基體為索氏體+細片狀珠光體及部分細球狀珠光體，白色細小顆粒為二次碳化物。9SiCr的組織為細片狀珠光體+鐵素體。Cr12MoV基體為索氏體及塊狀共晶碳化物，稍大的顆粒為二次碳化物。GCr15基體為細片狀珠光體及少量細粒狀珠光體和部分碳化物顆粒。經優化熱處理后，T8鋼的基體為回火高碳馬氏體+少量殘余奧氏體(白色)；晶界處的黑色團狀為回火屈氏體，由于試樣冷卻速度不足，因此在冷卻過程中析出屈氏體組織(又稱極細珠光體)。CrWMn的基體為回火細馬氏體，白色細小顆粒為二次碳化物，碳化物分布較為均勻。9SiCr的組織為細的回火針狀馬氏體， 白色顆粒狀為未溶解的碳化物，分布均勻。Cr12MoV的基體為回火馬氏體，少量殘余奧氏體，白色大塊狀為共晶碳化物，細小顆粒為二次碳化物，在基體上尚有少量回火不充分的馬氏體(呈淺黃色)。GCr15的組織為回火馬氏體及細小顆粒狀碳化物， 馬氏體的亮區明顯比黑區多，屬正常淬火、回火的顯微組織。這與文獻中的典型組織基本一致。

2.2 力學性能分析

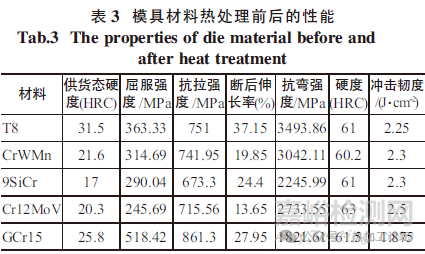

     表3為5種模具材料熱處理前后力學性能的測試結果?？梢钥闯?，熱處理前GCr15的屈服強度和抗拉強度最大，然后依次為T8、CrWMn、9SiCr、Cr12MoV。其中9SiCr的屈服強度比Cr12MoV大，但抗拉強度卻最小。這與它們的退火組織有關，9SiCr的組織為細片狀珠光體+鐵素體，Cr12MoV的組織為索氏體及塊狀共晶碳化物，稍大的顆粒為二次碳化物。所以9SiCr的屈服強度比Cr12MoV大，但抗拉強度卻最小。而GCr15的組織為細片狀珠光體及少量細粒狀珠光體和部分碳化物顆粒，所以屈服強度和抗拉強度最大。

      熱處理后Cr12MoV有最大的沖擊韌度值，然后依次為9SiCr、CrWMn、GCr15和T8，說明Cr12MoV鋼對缺陷的敏感程度低，有較好的塑韌性。這是因?yàn)镃12MoV的基體為回火馬氏體，少量殘余奧氏體，白色大塊狀為共晶碳化物，細小顆粒為二次碳化物， 在基體上尚有少量回火不充分的馬氏體(呈淺黃色)。由彎曲曲線還可知GCr15最先斷裂，其他依次為9SiCr、Cr12MoV、CrWMn，T8鋼最后斷裂。再者T8鋼的抗彎強度最大，然后依次為CrWMn、Cr12MoV、9SiCr、GCr15。這是因?yàn)門8鋼的基體為回火高碳馬氏體+少量殘余奧氏體(白色)；晶界處的黑色團狀為回火屈氏體，使得T8鋼在脆斷前產生頸縮后聚集的塑性變形，導致它的抗彎強度的提高。

2.3 斷口形貌分析

     熱處理前的拉伸試樣斷口的微觀形貌如圖2所示。韌窩上有一些撕裂棱，這屬于韌性斷裂。

     圖3和圖4分別為熱處理后的彎曲試樣和沖擊試樣斷口的微觀形貌， 斷口上有大量短而彎曲的撕裂棱，也能看到舌狀花樣，這屬于脆性斷裂。

3、 結語

      (1) 5種模具材料優化后的熱處理工藝及性能是，Cr12MoV經1010℃淬火、200℃回火后的硬度為63HRC；T8經785℃淬火、200℃回火后的硬度為61HRC；CrWMn經835℃淬火、200℃回火后的硬度為60.2HRC；9SiC 經865℃淬火、200℃回火后的硬度為61 HRC；GCr15 經835℃淬火、200℃回火后的硬度為61.5HRC。

     (2) 5種模具材料熱處理前(退火狀態下)的組織結構為珠光體和粒狀碳化物，斷口形貌為韌性斷裂，熱處理后的顯微組織為回火馬氏體、粒狀碳化物和少量殘余奧氏體，斷口形貌為大量短而彎曲的撕裂棱加局部韌窩。
