中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、定義及意義

涂料的冷凝性，是指涂料在溫度變化時(shí)，表面或內(nèi)部出現(xiàn)水珠凝結(jié)的現(xiàn)象。

涂層在諸如海洋、熱帶、亞熱帶、濕熱等環(huán)境的應(yīng)用中，極易遇到高溫、高濕、冷凝等外部條件。在這類條件下，水分子首先在涂層表面冷凝，然后液態(tài)或氣態(tài)水分子攜帶溶解氧等腐蝕性介質(zhì)逐漸滲透至基材表面，與金屬基材發(fā)生反應(yīng)，進(jìn)而引起涂層起泡、生銹、剝落或其他形式的破壞，最終導(dǎo)致涂層失效。對(duì)于長(zhǎng)期服役于濕熱、冷凝環(huán)境中的船舶涂料、海洋平臺(tái)涂料等重防腐涂料，冷凝性是非常重要的指標(biāo)。

二、相關(guān)標(biāo)準(zhǔn)

GB/T 13893-2008 / ISO 6270-1: 1998, IDT《色漆和清漆 耐濕性的測(cè)定 連續(xù)冷凝法》

GB/T 13893.2-2019 / ISO 6270-2: 2017, IDT《色漆和清漆 耐濕性的測(cè)定 第2部分：冷凝(在帶有加熱水槽的試驗(yàn)箱內(nèi)曝露)》

ISO 6270-1: 2017《色漆和清漆 耐濕性的測(cè)定 第1部分：冷凝(單側(cè)曝露)》

ISO 6270-2: 2017《色漆和清漆 耐濕性的測(cè)定 第2部分：冷凝(在帶有加熱水槽的試驗(yàn)箱內(nèi)曝露)》

ISO 6270-3: 2018《色漆和清漆 耐濕性的測(cè)定 第3部分：冷凝(在帶加熱、起泡蓄水池的柜內(nèi)暴露)》

ISO 11503: 1995《色漆和清漆 耐濕性的測(cè)定(間歇式冷凝)》

ASTM D 4585M-2018《用受控冷凝法測(cè)試涂料耐水性的規(guī)程》

ASTM D 4587-2023《涂料及有關(guān)涂層熒光紫外線凝結(jié)暴露規(guī)程》

三、標(biāo)準(zhǔn)介紹

1. 單側(cè)冷凝

GB/T 13893-2008、ISO 6270-1: 2017中規(guī)定：試驗(yàn)樣板涂覆涂層一側(cè)接觸高溫飽和水蒸氣，另一側(cè)暴露在 (23±2) ℃的試驗(yàn)室環(huán)境中。試驗(yàn)樣板由于正反面存在較大溫差，故會(huì)在涂層表面形成凝露。在水槽頂部，試板與水平面的夾角設(shè)計(jì)為 (60±5)°。試驗(yàn)條件為：水槽上方25 mm處的溫度為 (38±2) ℃；若 (38+2) ℃太低，也可采用 (49±2) ℃或 (60±2) ℃。

ASTM D4585M-2018規(guī)定：冷凝溫度在 38~82 ℃范圍內(nèi)，推薦測(cè)試溫度與ISO 6270-1: 2017一致，均為38 ℃、49 ℃、60 ℃。同時(shí)標(biāo)準(zhǔn)規(guī)定，也可進(jìn)行干燥-冷凝循環(huán)試驗(yàn)，推薦干燥時(shí)間至少在4 h以上。

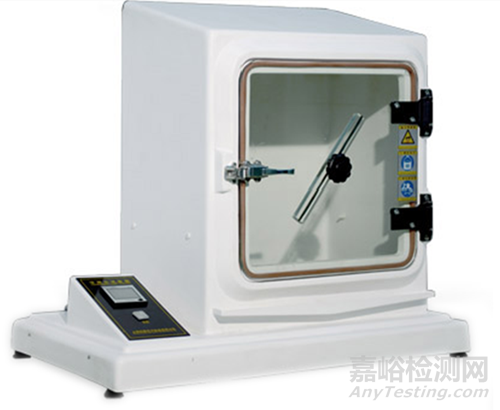

冷凝試驗(yàn)箱結(jié)構(gòu)圖

2. 箱內(nèi)冷凝

GB/T 13893.2-2019 / ISO 6270-2: 2017, IDT《色漆和清漆 耐濕性的測(cè)定 第2部分：冷凝(在帶有加熱水槽的試驗(yàn)箱內(nèi)曝露)》為高溫、高濕環(huán)境下進(jìn)行測(cè)試，該標(biāo)準(zhǔn)對(duì)設(shè)備要求進(jìn)行了闡述，重點(diǎn)對(duì)箱內(nèi)冷凝的原理進(jìn)行了說(shuō)明：將涂層樣板置于環(huán)境試驗(yàn)箱內(nèi)，由于試驗(yàn)箱壁的輻射或試樣的冷卻，試樣的溫度低于環(huán)境試驗(yàn)箱中飽和空氣的溫度，試板與周圍空氣中存在微小溫差而形成凝露，冷凝水試驗(yàn)氣氛加速了濕氣在樣板表面的沉積，即箱內(nèi)微小的溫度波動(dòng)是樣板上冷凝的原因。環(huán)境試驗(yàn)箱中氣氛溫度為40 ℃。

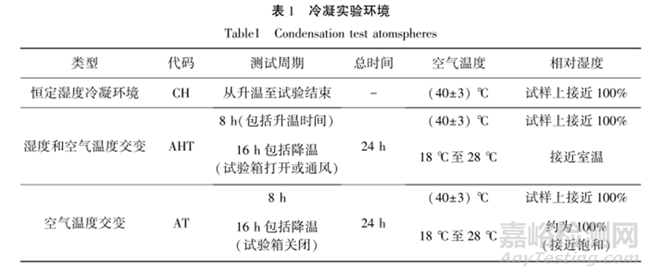

冷凝水試驗(yàn)氣氛環(huán)境可以是恒濕氣氛 (CH) 或是交變氣氛 (AHT, AT)。如果除了冷凝水的作用，氣氛中的溫度和濕度的改變對(duì)測(cè)試樣板表面都會(huì)有很重要的影響時(shí)，就應(yīng)選擇交變氣氛條件。

四、影響因素

涂料冷凝性主要受以下因素影響：

溫度差異：當(dāng)空氣中的水蒸氣遇到較低溫度的表面時(shí)，會(huì)凝結(jié)成水珠。這在內(nèi)外墻乳膠漆表面尤為明顯。

濕度：高濕度環(huán)境會(huì)加速水蒸氣在空氣中的凝結(jié)。例如，在浴室和廚房等高濕度場(chǎng)所，涂料表面容易形成棕色的斑駁和小塊。

涂料成分：涂料中的某些成分，特別是水溶性物質(zhì)，容易在潮濕環(huán)境中發(fā)生冷凝。這些物質(zhì)在遇到濕氣時(shí)，可能表現(xiàn)為棕色的斑駁、光澤或皂化和黏度狀的小斑點(diǎn)。

涂裝環(huán)境：在經(jīng)常濕潤(rùn)的表面涂刷乳膠漆，如浴室的天花板，容易導(dǎo)致涂料冷凝。為避免這種情況，應(yīng)在涂料完全干燥后再使用。

為了減少涂料冷凝性的影響，可以采取以下措施：

控制噴涂環(huán)境溫度和濕度：保持噴涂環(huán)境的溫度和濕度穩(wěn)定，避免溫度和濕度的劇烈變化，以減少冷凝現(xiàn)象的發(fā)生。

加強(qiáng)通風(fēng)換氣：增加噴涂環(huán)境的通風(fēng)換氣量，及時(shí)將含有水分的空氣排出，降低空氣中的水分含量。

確保涂料干燥：在涂刷涂料后，應(yīng)確保漆膜完全干燥，避免在潮濕環(huán)境中使用涂料。

通過(guò)以上措施，可以有效降低涂料冷凝性的影響，保證涂層的質(zhì)量和性能。
