芯片設計--反相器

嘉峪檢測網        2024-12-29 10:02

反相器是所有數字設計的核心



一旦清楚了反相器的工作原理和性質,設計其它邏輯門和復雜邏輯(加法器、乘法器和微處理器等)就大大簡化了。

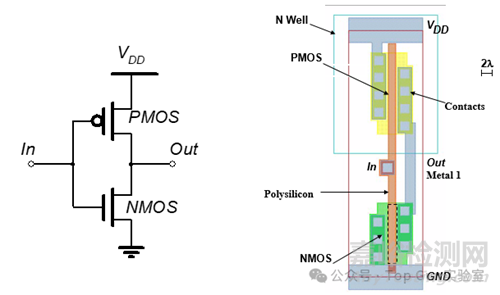

典型的CMOS反相器電路

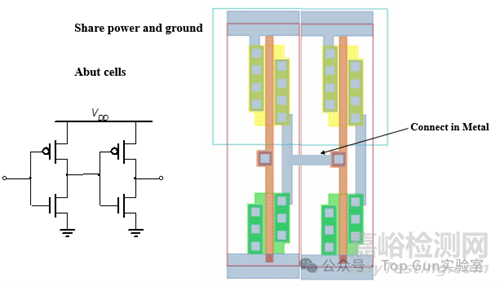

二級CMOS反相器

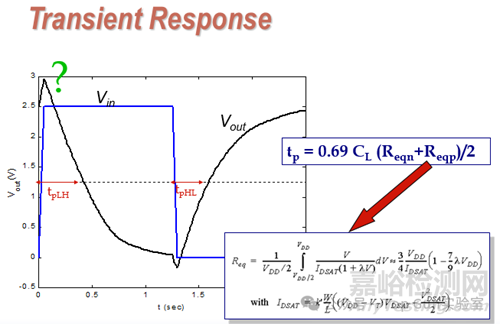

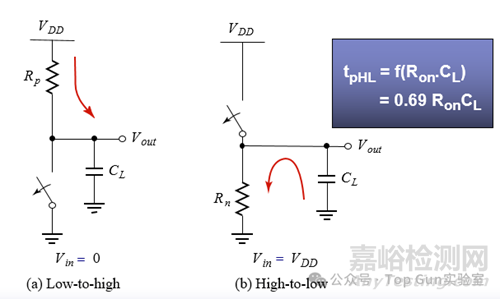

CMOS反相器傳輸延時







減小延時的方法

1)減小CL:精細的版圖設計有助于減小擴散電容和互連線電容,優秀的設計實踐要求漏擴散區的面積越小越好;

2)增加晶體管的W/L:這是設計者手中最有力和最有效的性能優化工具。

帶來的影響:增加晶體管的尺寸也增加擴散電容

3)提高電源電壓

帶來的影響:

a)能量損耗

b)增加電源電壓超過一定程度后改善就會非常有限,因而應當避免

c)從可靠性方面考慮,氧化層擊穿和熱載流子效應等問題迫使在深亞微米工藝中對電源電壓要規定嚴格的上限

注:文中公式推導詳細過程可參閱數字集成電路設計相關內容

分享到:

來源:Top Gun實驗室
