      外殼PE與功能地Gnd二者怎么接？直連、完全斷開、跨個Y電容、跨個CY//R(1M)、只跨個R(1M)，五種方案都是對的，不過是各有各的目的和用途。就好像家里來客，你遞上茶水、笤帚、拖鞋、名片、水果，包子，哪一種你都可能是對的，取決于客人的最核心需求是什么。

    接地的核心知識點是3個：地電容特性、高頻接地、單點串并聯。

    1）地電容特性

    地，到底是個什么？別聽書上說的，全是云山霧罩，他們都是生怕你聽不迷糊。我簡單總結地就當個大電容的一個極板看待即可，極板的另一端可以是任何一個導電的東西，甚至可以是火星月亮。有興趣做個實驗，把一個浮地的電路的Gnd，測一下地線紋波，然后找一塊大金屬板，接到Gnd上且金屬板懸浮著，再測地線紋波，看紋波是否會變小。這個實驗?zāi)芊裾f明把地當成電容看？雖然沒有任何的參考文獻可以提供，它就是我瞎編的一個名詞兒。

    按這個設計電路，就是能清晰地幫助快速找到方案。電容的計算公式U=Q/C，推理得出ΔU=ΔQ/C，試想C如果足夠大，即便ΔQ有一定的值，ΔU是不是也趨近于0？所以，設計上要盡可能的制造一個較大的地電容，PE、外殼（浮地）、電源Gnd、電池Gnd，都在電路中充當這個角色，當然最好的是PE，殼飛在天上的時候PE沒法用，這時候浮地機殼就是在現有條件下我們能找到的最大的地電容。

        2）高頻接地

    金屬導體之間的連接，因?yàn)橼吥w效應的存在，點連接線連接的節點和通路上，就會有走線電感，等于高頻泄放到地上有了個阻礙高頻噪聲的東西，不論是Gnd之間、Gnd-PE、Gnd-殼之間，都會因?yàn)檫@個電感而導致Gnd上難泄放干凈了或者出現了地電位差。全力消除這個走線電感使高頻接地阻抗Rf=wL越小越好。等于是把所有的地電容連成一大片，抱團取暖，哪片河溝那突然灌進一坨水，大家一起消化它，水平面是不是也能比較穩一點。

         3）單點串并聯

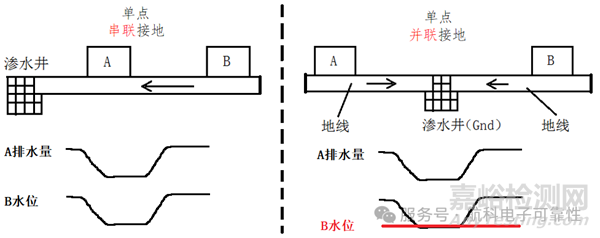

    單點串并聯是一種接地結構問題（如圖示意）。類比說明一下，加入A是包子鋪、B是理發店，兩家都排廢水，水井很厲害多少水來了都可以快速排掉。

    左圖結構中A排水量多的時候，把A到井的管路堵了，B排水不暢，B門口的水位是不是就高？A在忽快忽慢忽多忽少的波動的時候，B的水位是不是就隨著A的排水量波動而波動。

    改成如右圖的接法，井在中間，A無論排水多少快慢，井直接攔住了，只是A自己的問題，B這邊隨便排，B門口的水位是不是就沒A排水兩波動的影響了？

    推理回來，如果井是電源Gnd大容性，A是功率電路，B是模擬電路，單點串聯接地時A的電流波動會影響到模擬電路的Gnd電位了，測量精度還會好嗎？如果B是數字控制電路，signal-Gnd的壓差構成了信號質量，Gnd波動了，信號質量能好嗎？

    所以，接地的位置很關鍵，它影響了回流路徑，形成了某兩塊電路的單點串聯問題，干擾就形成了。
