單晶結構測試中，晶體的質量決定了衍射數據的質量及后期結構解析結果的質量，所以單晶測試是否成功，晶體的質量是關鍵。本文對如何挑選和判斷高質量的單晶樣品做一簡單介紹。

單晶質量初步判斷及挑選在顯微鏡下進行。質量好的單晶樣品一般都棱角分明，表面光滑無裂痕，不沾附微小的晶粒和粉末狀的雜質。如果晶體是球狀的或半球狀的，這種情況很可能是很多個微小的單晶聚集到一起的，或者是非晶態的。還有一些樣品是幾顆晶體聚集到一起的，或者一顆晶體中部分質量好部分質量不好，這就需要在顯微鏡下對晶體進行切割，保留質量好的部分。另外晶體衍射強度與晶體的大小有關，太細、太薄的晶體衍射會很弱，所以質量好的晶體還要有一定的大小，其長寬高最好在 0.1 mm 以上。

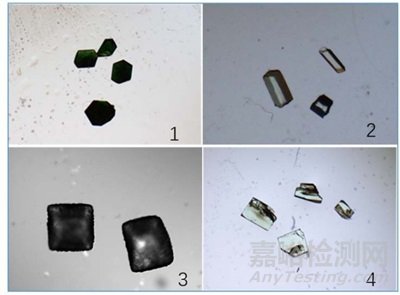

 圖1. 晶體照片

以上晶體照片中，1 號和 2 號是在顯微鏡下觀察質量很好的單晶樣品，可以直接上機測試；3 號樣品表面附著一層粉末狀的物質，測試時需要切掉這層附著物，4 號樣品部分質量好，部分有裂紋或多顆晶體粘在一起，測試時需要切割掉有裂紋部分或附著的其他晶體。

在顯微鏡下挑選或切割到形貌好的晶體后，并不表明這顆晶體就是高質量的晶體，判斷晶體質量最終要看晶體的衍射情況。晶體衍射照片中每個黑點代表一個衍射點，黑點的大小和黑度表示衍射強度，點越大越黑表明衍射越強。

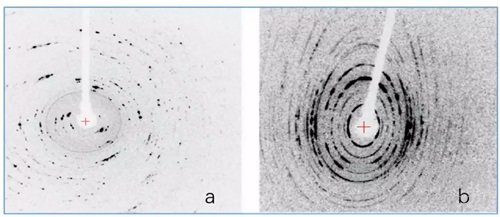

▲ 圖2. 孿晶樣品衍射照片一

圖2 是孿晶嚴重的樣品衍射照片，這類晶體類似粉晶，樣品是有很多的微小晶體聚集到一起的，衍射點連成一片。這類晶體得不到晶胞參數，無法進行單晶結構測試解析。

▲ 圖3. 孿晶樣品衍射照片二

圖3 也是孿晶樣品的衍射照片，衍射照片中很多對衍射點的距離很近，還有一些拉長和彌散的衍射點，這類晶體要么得不到晶胞參數，要么得到晶胞參數但指標化率很低，最后結構解析結果很差。

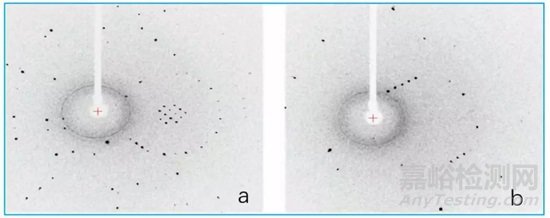

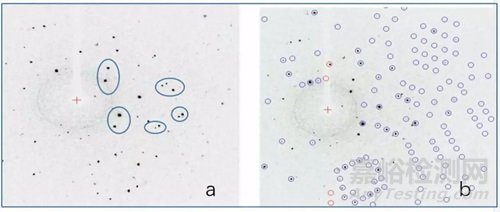

▲ 圖4. 孿晶樣品衍射照片三

當然并不是所有的孿晶都不能進行單晶結構測試解析，兩顆單晶形成的孿晶樣品，如果兩套衍射點不重疊（如圖4 所示 a 照片是衍射照片，b 照片是其積分照片。），程序能把兩套衍射點分開，雖然指標化率會較低，但是能得正確的晶胞參數，衍射數據質量也會不錯，結構解析時再做一下孿晶處理，最后也能得到很好的單晶結構數據。

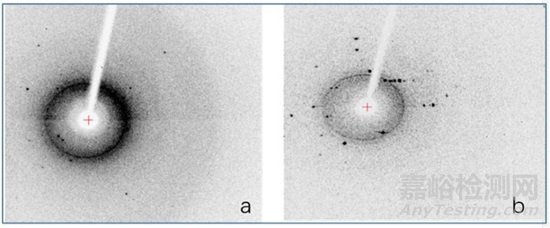

 ▲ 圖5. 衍射強度弱的樣品衍射照片

圖5 中照片 a 是晶體太小衍射太弱的衍射照片，照片 b 是低角度衍射強，高角度衍射弱的衍射照片。這類晶體增強曝光時間衍射強度增強效果不明顯，需要重新培養晶體。

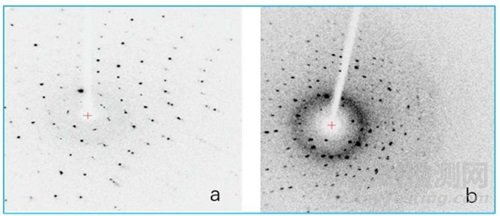

▲ 圖6. 高質量單晶樣品衍射照片

圖6 是高質量的單晶衍射照片，高低角度衍射強度都很強，衍射點周圍沒有雜點。這類單晶樣品的指標化率較高，一般 90 % 以上，能得到一套高質量的數據，其結構解析結果也很好。

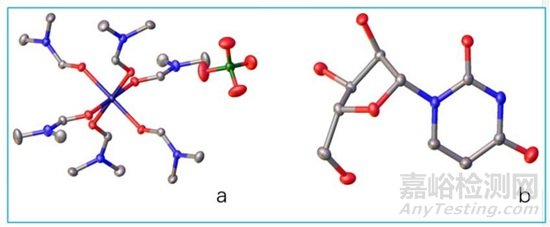

▲ 圖7. 高質量單晶樣品結構圖

圖7 是高質量的單晶樣品結構橢球圖。單晶結構中原子間的鍵長、鍵角合理；原子的溫度因子均勻，原子的橢球接近球形；R 因子較小。

綜上所述，要想得到一套高質量的單晶衍射數據及結構解析結果，樣品質量是關鍵；高質量的單晶樣品可以是完整的單顆晶體，也可以通過切割樣品獲得；樣品形貌好不代表就一定是好的單晶，其衍射效果才是判斷晶體質量的最終標準。
