PRBS(pseudorandom binary sequence) Pattern包括PRBS-[7/9/15/31]，可以用作不同的協議或者場景。PRBS-7通常用于測試8B10B編碼的Channel，其PRBS-9用于SFP+，PRBS-15用于Jitter測試，PRBS-23用于測試非8B10B，比如SONET spec的pattern，PRBS-31用于以太網協議測試。還有發送端方波，NRZ Clock pattern，借用頻譜儀用于PLL的jitter測試。PAM4 modulation，1/0交替不會產生方波。

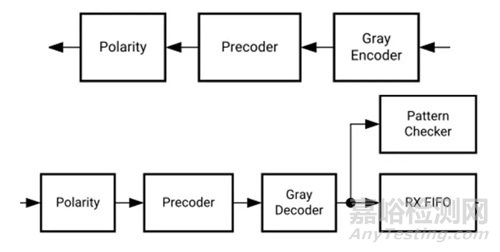

PAM4 QPRBS/PRBSQ pattern是基于OIF2014.230 CEI-56G-VSR-PAM4 specification and IEEE Std P802.3bs。GTM的PAM4的調制，PRBS經過了Gray Encoder和Precoder，以及Polarity三個模塊，接收時通過Polarity，Precoder和Gray Decoder。

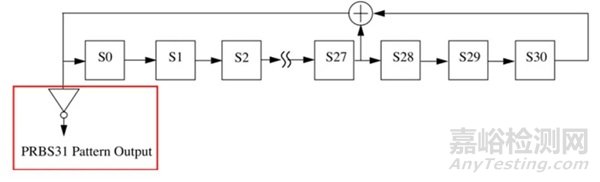

另外，PRBS31除了這幾個模塊之外，有個invertor是在PRBS后面，編碼前面有一個invertor。參考AR#000036063.

參考AR#72117，如何產生US+ GTM PAM4 PRBSQ/QPRBS。對US+ PAM4 mode的PRBS和Versal的PRBS設置稍微有點差異?？梢苑謩e從VCU129和VPK120對應的Quad/Dural channel的Link Properties里確認CH[0/1/3/4]_RX_PCS_CFG0這個參數看看是否符合預期。

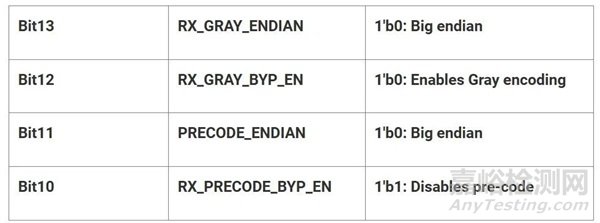

TX和RX的參數CHx_RX_PCS_CFG0 和CHx_TX_PCS_CFG0定義如下：

VCU129用得是Bank128/Bank129，VPK120的bank203. VPK120 and VCU129 Board其對應關系如下：

Vcu129: bank 128/TX1/RX1 – QSFPDD TX1/RX1 – VPK120 bank 203/TX3/RX3

Vcu129: bank 129/TX1/RX1 – QSFPDD TX2/RX2 – VPK120 bank 203/TX2/RX2

Vcu129: bank 130/TX1/RX1 – QSFPDD TX3/RX3 – VPK120 bank 203/TX1/RX1

Vcu129: bank 131/TX1/RX1 – QSFPDD TX4/RX4 – VPK120 bank 203/TX0/RX0

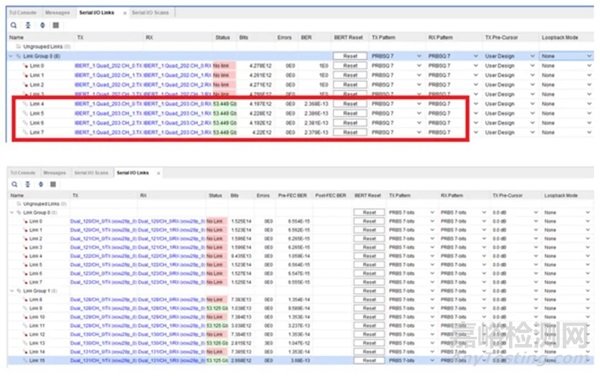

由于Cable不是QSFPDD，所以有一半的lane無效?？梢钥吹皆跍y試結果如下，可以看到VPK120要選PRBSQ7才能和VCU129的PRBS7正常link：

更多的信息可以參考IEEE 802.3 bs，UG581和AM017，PRBS pattern和PRBS checker。Xapp884可以通過怕配置不同attribute來實現任意PRBS Pattern的應用。
