產品的輻射問題通常包括兩種：一種是設備內部形成的環路產生的差模輻射；一種是設備的連接線，電纜，較長的PCB中的導體作為天線輻射電磁能量的載體，形成的共模輻射。而共模輻射又是引起EMI輻射的主要原因，也可能是最難以解決。EMI共模輻射可分為：電流驅動型，電壓驅動型，耦合驅動型。

電流驅動：主要是由于信號的返回路徑上存在壓降，引起地勢抬高，從而通過地線，感性耦合，容性耦合等方式構成回路，引起共模干擾，所以信號的返回路徑阻抗一定要??；

電壓驅動：工作差模電壓源通過寄生電容（電感）直接驅動的共模電流是電壓驅動的基本驅動模式。這要求我們在進行l(wèi)ayout時需要注意避開這些干擾源。

耦合驅動模式：信號回路產生的磁場與電纜及金屬外殼或印制板地等產生的共模電流是磁耦合驅動共模共模電流輻射的基本驅動模式。

而“豬尾巴”效應是電流驅動模式下的共模輻射，而該現象在日常使用中很常見。本文以一篇實例介紹該效應。

實驗現象：在進行RE輻射類實驗時，發現160MHz附近出現寬帶超標，但是之前實驗中并未發現該頻段超標。

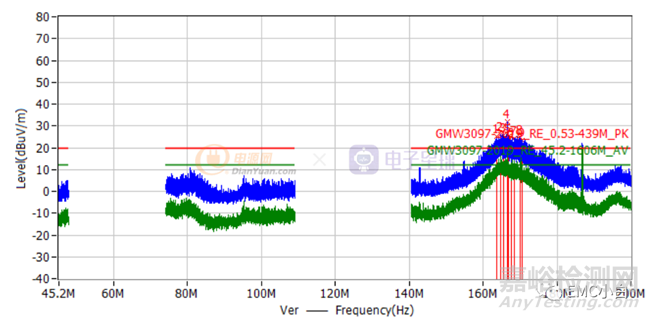

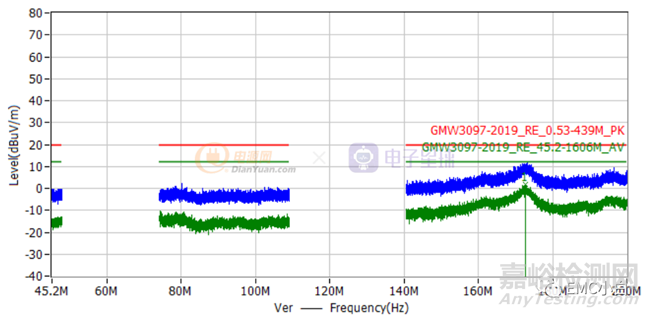

問題分析：對于該頻段的超標，是首次發現，對比以前的實驗，發現硬件，軟件版本均一致，改善setup，發現仍無改善，只有線束是新申請加工制作的，想到這里，替換之前的線束，對該頻段重新測試，結果如下：

問題可能出在線束上，將線束撥開，發現

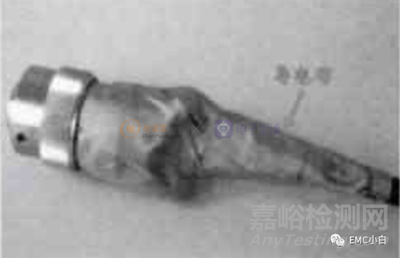

之前線束

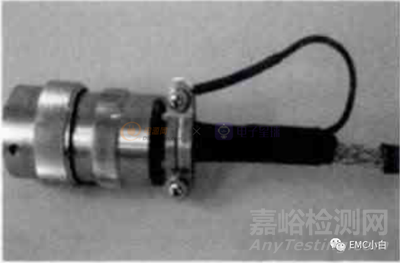

新的線束

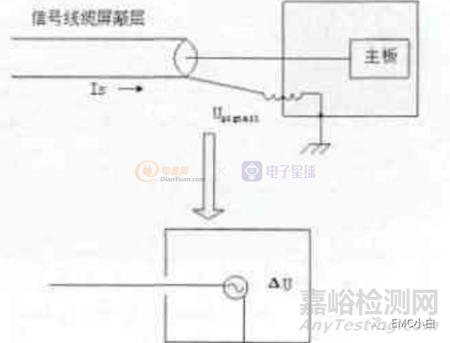

新的線束的屏蔽層的最后一段，供應商簡單粗暴的將屏蔽層用一段線束連接在了插座的金屬架上，是典型的“豬尾巴”效應，“豬尾巴”效應可以用以下圖示分析：

由于存在屏蔽層最后一段的“豬尾巴”，隨著頻率變高，該段阻抗越高，也就是說當有信號通過耦合在屏蔽層形成回路時，該段阻抗高于屏蔽層的其他部分的阻抗，會在與地之間形成一個電勢差U，該電勢差的存在會通過其他返回路徑形成共模干擾，導致輻射超標。

總結：返回路徑的阻抗一定要小，這樣既能形成有效回路，也能防止出現電勢差，從而增加不避免的輻射干擾。
