     連續冷卻轉變（CCT）曲線能夠描述鋼在不同冷卻速率下過冷奧氏體的轉變規律，對鋼的熱處理工藝制定具有重要參考價值。



      29CrMo鋼常用于制造石油生產領域的輸油管，在生產過程中，一般需對該鋼進行調質熱處理，要想控制熱處理后材料的組織，就必須參考該材料的CCT曲線。然而，現階段關于鉻鉬鋼的固態相變規律研究較少。為分析和解決這一問題，研究人員通過熱膨脹試驗研究了29CrMo 鋼在不同冷卻速率下的相變規律及相變后的組織和硬度，結果可為該鋼種的熱處理工藝制定與新鋼種的開發提供理論參考。



1、 試驗材料及方法



1.1 試驗材料

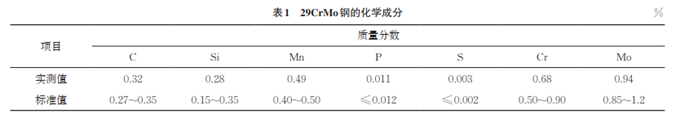

    試驗材料為企業生產的熱軋態29CrMo圓鋼，其組織為貝氏體（見圖1）。29CrMo鋼的化學成分如表1所示。









1.2 試驗方法



    采用熱膨脹法測定29CrMo鋼的CCT曲線，并采用熱模擬試驗機進行試驗。首先，制成熱膨脹圓棒試樣，試樣表面粗糙度為1.6μm。



     試樣制備完成后，先在試樣表面中心焊接K型熱電偶，再將試樣放入真空箱內，在加熱過程中抽真空，以防止氧化。按照YB/T 5127—2018《鋼的臨界點測定 膨脹法》進行29CrMo鋼臨界點溫度檢測試驗，具體過程如下：首先，將試樣以10℃/s加熱速率升溫到400℃；然后，以0.05℃/s加熱速率升溫至1000℃，保溫5min；最后以0.05℃/s 的冷卻速率冷卻至室溫，確定其加熱時珠光體向奧氏體轉變的溫度Ac1和加熱時轉變?yōu)閵W氏體的終了溫度Ac3。按照YB/T 5128—2018《鋼的連續冷卻轉變曲線圖的測定膨脹法》，對29CrMo鋼進行連續冷卻轉變曲線的繪制。首先，將試樣以加熱速率為5℃/s升溫至1000℃，保溫5min后，使試樣組織完全奧氏體化；再分別以0.1，0.2，0.5，1.0，2.0，3.0，5.0，10，15，20℃/s 的不同冷卻速率將試樣冷卻至室溫，記錄下冷卻過程中試樣徑向膨脹量隨溫度的變化曲線。



     將試樣冷卻后打磨、拋光，采用體積分數為4%的硝酸乙醇溶液腐蝕試樣，將試樣置于光學顯微鏡下觀察。采用維氏硬度計進行硬度測試，試驗力為98N，每個試樣各測試5個點，取平均值作為最終測試結果。



2、 試驗結果與分析



2.1 臨界點

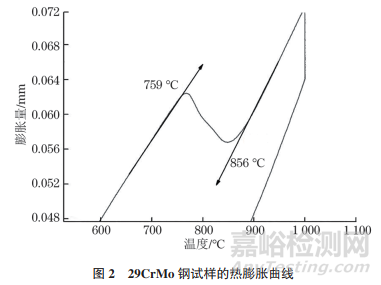

     29CrMo鋼試樣的熱膨脹曲線如圖2 所示。由圖2可知：29CrMo鋼的臨界點溫度Ac1為759℃、Ac3為856℃。



2.2 顯微組織



      可以采用冷卻過程的膨脹曲線對過冷奧氏體轉變產物的種類和數量進行描述。然而，當轉變產物的數量較少或膨脹曲線上的轉變點不顯著時，通常需借助金相法和硬度法進行增補和校準。



     29CrMo鋼以不同冷卻速率冷卻至室溫的顯微組織形貌如圖3所示。隨著冷卻速率的變快，過冷奧氏體的相變組織由鐵素體+珠光體、貝氏體向馬氏體轉變。當冷卻速率為0.1~0.5℃/s時，過冷奧氏體的轉變組織以鐵素體和貝氏體為主，還有微量的珠光體，同時隨著冷卻速率的增大，貝氏體含量增多，鐵素體和珠光體含量減少。當冷卻速率為1.0℃/s時，組織為貝氏體和少量的鐵素體，當冷卻速率為2.0℃/s 時，組織全部為貝氏體；當冷卻速率升高至3.0℃/s 時，開始出現馬氏體，同時隨著冷卻速率的不斷增大，貝氏體逐漸被馬氏體替代。當冷卻速率不小于15℃/s 時，貝氏體消失，組織完全轉變?yōu)轳R氏體。









2.3 維氏硬度



     不同冷卻速率下29CrMo鋼的顯微組織與硬度如表2所示（其中F為鐵素體，P為珠光體，B為貝氏體，M為馬氏體），不同冷卻速率下29CrMo鋼的硬度曲線如圖4所示。由圖4可知：試樣的硬度隨著冷卻速率的增大而增大。當冷卻速率由0.1℃/s上升至2.0℃/s 時，組織中貝氏體逐漸占據主導地位，硬度隨之快速增大；當冷卻速率為3.0℃/s 時，組織中開始出現馬氏體，硬度持續增大；當冷卻速率為10℃/s 時，組織以馬氏體為主，還有少量貝氏體，硬度變化趨勢不明顯；當冷卻速率達到15℃/s 及以上時，組織為單一馬氏體，硬度基本不再發生變化。





2.4 CCT曲線

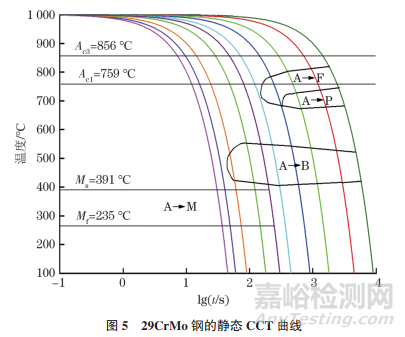

     結合29CrMo鋼的組織與硬度測試結果，通過切線法測定該鋼在不同冷卻速率下的膨脹曲線，得到29CrMo鋼的靜態CCT曲線，如圖5所示。由圖5可知：其CCT曲線可劃分為3個相變區域，高溫區相變溫度為650~800℃，該區域內過冷奧氏體發生鐵素體析出、珠光體轉變，中溫區相變溫度為400~550℃，該區域內過冷奧氏體發生貝氏體轉變，低溫區相變溫度為250~391℃，該區域內過冷奧氏體發生馬氏體轉變。因此，可知29CrMo鋼的馬氏體轉變開始溫度Ms為391℃，臨界冷卻速率為10~15℃/s。當冷卻速率不小于15℃/s 時，29CrMo鋼的組織為單一馬氏體，隨著冷卻速率的減小，材料產生貝氏體，同時轉變開始溫度隨冷卻速率的減小而逐步升高，且轉變量不斷增多。當冷卻速率達到2℃/s 時，轉變產物只存在貝氏體。當冷卻速率減小到1℃/s 時，29CrMo鋼中逐漸有少量鐵素體析出。直至冷卻速率減小到0.5℃/s 時，29CrMo鋼開始出現珠光體轉變。





     在29CrMo鋼中添加Cr、Mo等合金元素，在高溫時可提高碳元素在奧氏體中的擴散激活能，減緩碳的擴散速率，進而使奧氏體的擴散分解時間延長。因此，只有在冷卻速率為0.1~0.2℃/s的情況下，鐵素體才會出現。當冷卻速率為2.0℃/s 時，先共析鐵素體的析出會被抑制，這主要是因為冷卻速率的增大減弱了原子活動能，導致先共析鐵素體長大受擴散控制，致使其組織占比減小。同時，29CrMo鋼中Cr、Mo、V、Nb等合金元素可以延緩過冷奧氏體轉變成珠光體的速率。在珠光體轉變階段，碳元素和合金元素會在鐵素體與滲碳體間二次分配，合金元素的自擴散速率慢，因其與碳元素的親和作用，減緩了碳元素的擴散速率，進而珠光體形核得到了抑制。因此，珠光體相變僅在較慢的冷卻速率下出現。當冷卻速率為0.1~10℃/s 時，29CrMo鋼存在貝氏體。通常，貝氏體轉變受合金元素的作用效果關鍵在于γ相到α相的轉變速率及碳元素的擴散速率。Mo、V等元素會提高γ相到α相的轉變速率，但同時減緩了碳元素的擴散速率，最終推遲了貝氏體的轉變進程。當以3℃/s的冷卻速率將29CrMo鋼冷卻至391℃時，在奧氏體晶粒內的位錯和層錯處，會出現結構和能量的漲落，并通過位錯和層錯的運動，這種漲落會被迅速放大，進而過冷奧氏體開始轉變?yōu)轳R氏體，并伴隨冷卻速率的增大，馬氏體轉變含量逐漸增大。



     根據試驗結果可知：29CrMo鋼在淬火熱處理冷卻速率達到15℃/s及以上時，即可得到以馬氏體為主的組織。工業生產中，29CrMo鋼的淬火方式建議選用水淬，以確保回火后具備最優的組織與性能。



3、 結論



   （1）29CrMo鋼的臨界點溫度Ac1為759 ℃，Ac3為856℃，Ms為391℃，馬氏體轉變完成溫度Mf為235 ℃。該CCT曲線可劃分成4部分：當冷卻速率小于1.0℃/s時，組織為鐵素體+貝氏體+少量珠光體，隨著冷卻速率的增大，鐵素體和珠光體含量占比逐漸減小，貝氏體含量占比增大；冷卻速率為1.0℃/s時，珠光體消失，組織為貝氏體+少量鐵素體；冷卻速率為2.0~10℃/s 時，組織以貝氏體為主，且隨冷卻速率的增大，貝氏體含量占比逐漸減小，馬氏體含量占比增大；冷卻速率達到15℃/s及以上時，組織完全轉變?yōu)轳R氏體。



   （2）硬度隨冷卻速率的增大而不斷增大，當冷卻速率大于10℃/s 時，硬度變化趨于穩定，冷卻速率為20℃/s 時，硬度達到536HV。



    （3）29CrMo鋼在工業生產時的淬火方式建議選用水淬，即可獲得單一馬氏體組織。



作者：孫忍 1，徐磊 2，李珺 2，俞良玉 2，黃貴軍2



單位：1. 江蘇常寶普萊森鋼管有限公司；



2.江蘇常寶鋼管股份有限公司



來源：《理化檢驗-物理分冊》2024年第10期
