管道運輸是現代工業流體運輸?shù)闹匾绞剑绕湓谑突ず吞烊粴猱a(chǎn)業中發揮著不可替代的作用。然而，由于歷史、技術和管理原因，工業壓力管道常常帶“病”運行，導致泄漏和爆炸事故頻發。



隨著使用年限增加，管道內外壁會受傳輸介質和外力的沖擊、腐蝕等因素的影響而加速老化，出現泄漏、裂痕、磨損和變形等問題，因此必須定期對其進行有效檢測和維護。



目前的管道無損檢測技術包括電測法、化學法、聲波和超聲波法、磁粉檢測、滲透檢測、渦流檢測、熱成像法等。



江蘇省特種設備安全監督檢驗研究院聯合南京航空航天大學的科研人員設計了一套管道超聲爬行機器人檢測系統，包括驅動機構、檢測機構和控制系統，可實現管道超聲檢測數據采集和傳輸。系統采用環形陣列探頭結構和水囊耦合技術，對直徑為159 mm、壁厚為4.8 mm的彎頭管道和直徑為159 mm、壁厚為6 mm的直管進行了試驗測試，為管道壓力容器的安全檢測提供了重要技術支持。



檢測系統設計



1、水囊耦合環形陣列探頭設計



使用相控陣超聲技術檢測壓力管道內壁時，曲面結構和缺陷位置等因素可能導致聲束畸變和偽像產生，影響定位和定量分析的準確性。曲面結構與常規探頭難以實現完全貼合接觸，可能引發聲能反射和扭曲，影響檢測可靠性，因此，系統設計的關鍵問題包括優化探頭設計和確保聲波覆蓋所有檢測區域。

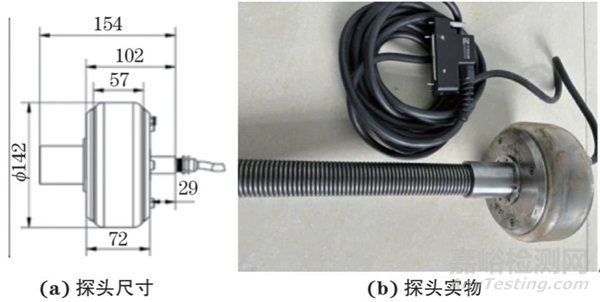

基于以上問題，在檢測直徑為159 mm管道的基礎上，以與管道內徑比為1:1的直徑來設計內探輪式探頭，探頭直徑為142 mm，型號為5CC128-2.1×20（中心頻率為5 MHz，整圓陣列，128陣元，相鄰陣元中心間距為2.1 mm，單個晶片陣元長度為20 mm），探頭設計尺寸及其實物如圖1所示。



圖1 探頭設計尺寸及其實物



為了減少聲波能量在楔塊-試樣界面的損失，凝膠或者填充液體的膜可替代固體楔塊形成探頭與試樣之間的良好耦合。探頭水囊部分采用具有高透聲性能的材料制作，具有一定的彈性，可以保證良好的管徑適配能力。探頭內置于膠膜之中，出線處采用了防水格蘭頭，故其有良好的密封性。



探頭在使用前先向膠膜內部注水，膠膜內部充滿水后，如果內部產生了氣泡，可以通過排水氣螺釘將內部氣體排出，以保證檢測效果。



2、管道爬行機器人設計

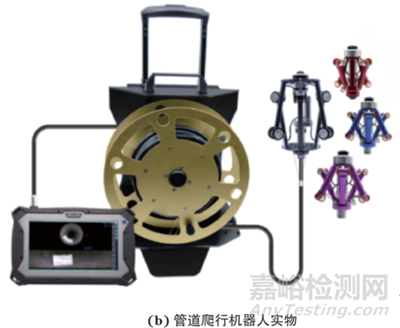

用于管道內部相控陣超聲檢測的爬行機器人由前端驅動機構、尾部驅動機構和檢測機構，以及控制終端組成，如圖2所示。其中檢測機構位于前端驅動機構和尾部驅動機構之間，三個機構通過連接件與萬向節連接。機器人與位于管道外部的控制終端采用復合電纜線連接，進行通信。







圖2 管道爬行機器人系統構成及實物



機器人的驅動機構由前端和尾部驅動組成，采用驅動系統、定位系統和傳動系統，通過減速電機驅動，傳遞動力到主動輪，使機器人行走。



檢測機構包括相控陣超聲模塊和耦合裝置模塊，負責超聲波的發射接收和保證探頭與管道內壁的良好接觸。



終端控制通過上下位機協調合作，實現參數設置、數據分析和系統運動的精確控制等功能。



簡而言之，驅動機構負責行走，檢測機構負責探測，控制終端負責管理。



管道缺陷檢測及結果分析



試驗儀器采用32/128通道的HSPA30-E型相控陣檢測儀，采用上述128陣元環形陣列探頭。原計劃以管道爬行機器人帶動環形相控陣探頭在管道中勻速自動前進，但是由于探頭和機器人之間的連接組件還未設計完成，故以下試驗均采用人工手推探頭在管道中進行測試，探頭和管道之間采用水耦合。



彎管檢測試驗



進行彎管檢測試驗的彎頭管道實物如圖3所示，紅框區域存在一個人工加工的缺陷，因?yàn)闄z測時不僅要保證探頭的勻速推進，而且要保證探頭與彎頭管道耦合良好，但是加工的缺陷位置與彎管端頭有一定距離，手持探頭檢測時難以實現高同心度和良好耦合，所以在試驗中探測的區域主要位于管端彎頭處，用于驗證水囊耦合探頭的性能。

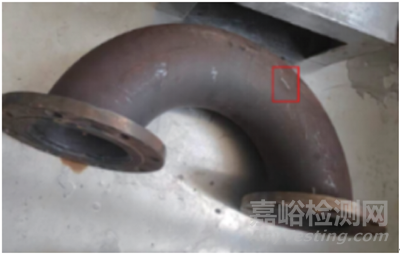

圖3 彎頭管道實物



為使檢測過程簡易，將彎頭管道置于凹形槽上并固定，連接探頭與設備，人工手動緩慢將探頭逐步向前推進，同時在探頭前方噴涂水進行耦合。彎頭管道檢測現場及其相控陣超聲檢測結果如圖4所示。

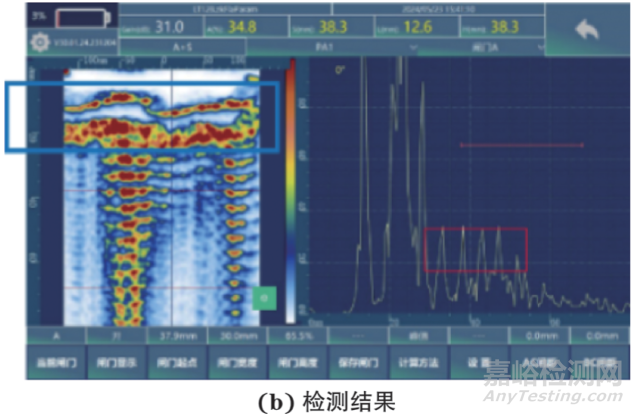

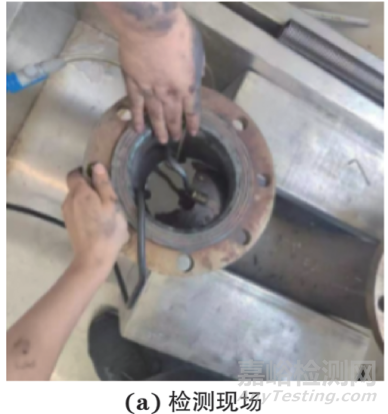

圖4 彎頭管道檢測現場及其相控陣超聲檢測結果



由檢測結果可以看出探頭與管道之間具有良好的耦合效果，圖中藍色框內表示的是水囊探頭與管道鋼界面的回波，紅色框內多次且呈規律的A掃描信號為鋼管的底波反射信號，通過查看相鄰兩個A掃描底波反射信號之間的時間差，可以計算得到管道的壁厚。



直管檢測試驗

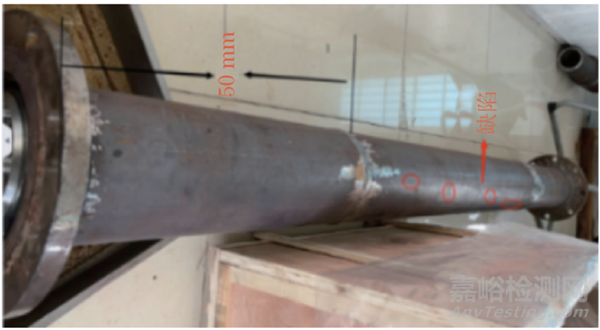

進行直管檢測試驗的直管實物如圖5所示，圖中用紅框標出了4個人工加工缺陷，整根管道采用三截管道拼接而成，焊接時焊縫余高未處理干凈，導致焊縫處管道內徑變窄，環形相控陣探頭無法通過焊縫區到達缺陷區，故在近端處加工了兩個直徑分別為2 mm和3 mm，深度為3 mm的平底孔，管道內焊縫余高及加工的平底孔形貌如圖6所示。



圖5 用于檢測試驗的直管實物

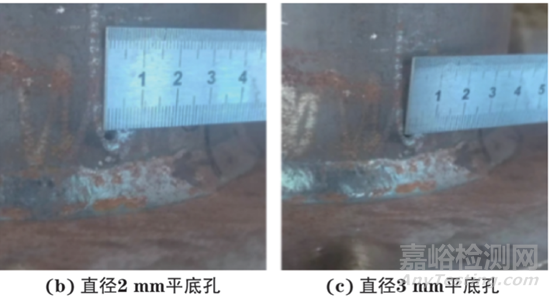

圖6 管道內焊縫余高及加工的平底孔形貌



通過手動推進的方式，將探頭緩慢推入管道內部，對近端處直徑為3 mm，深度為3 mm的平底孔進行缺陷檢測，壁厚6 mm直管檢測現場及檢測結果如圖7所示。

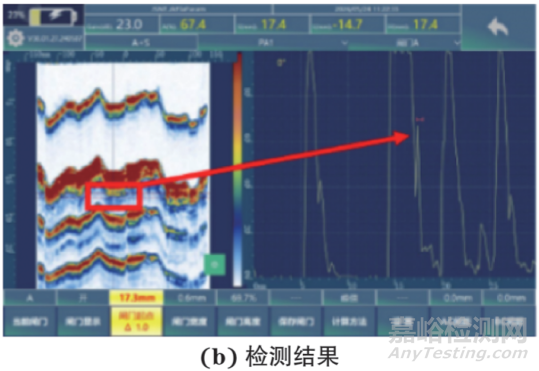

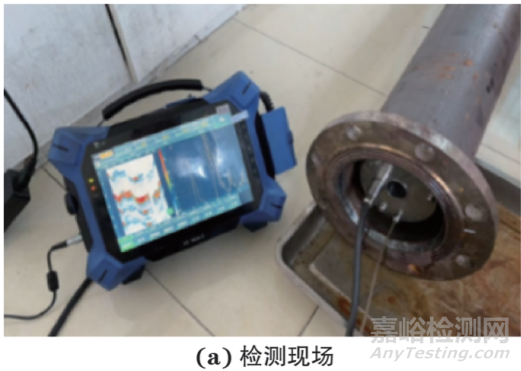

圖7 壁厚6 mm直管檢測現場及檢測結果



圖7(b)中左側線掃描視圖紅色框內為人工缺陷信號回波，對應于右側視圖中的A掃描信號，通過移動閘門獲取底波信號，前后比較可知缺陷回波差值為3 mm，與事先設置的平底孔缺陷大小一致，說明該環形探頭對于缺陷的檢測靈敏度高。



但由于試驗采用的直管壁厚僅為6 mm，缺陷信號與界面回波信號不易區分，故為了進一步驗證探頭的檢測能力，將壁厚為6 mm的原直管換為壁厚為20 mm的新直管，并在距離其管端30 mm處加工了直徑為2 mm和3 mm，深度為10 mm的平底孔缺陷，其形貌如圖8所示。

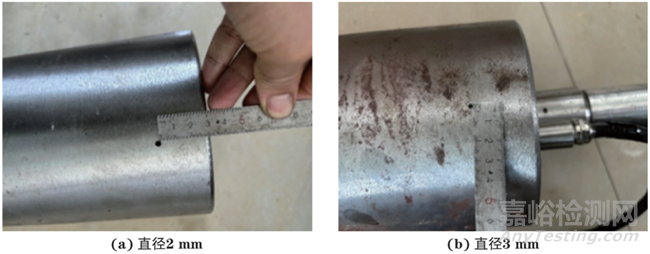

圖8 壁厚20 mm直管上的平底孔缺陷形貌



按照之前的檢測步驟對新管道進行檢測，檢測現場及檢測結果如圖9所示，可以看出圖9(b)中左側線掃描圖中的缺陷顯示，經過測量可以驗證缺陷檢出尺寸與加工的人工缺陷尺寸一致，表明探頭信噪比良好。

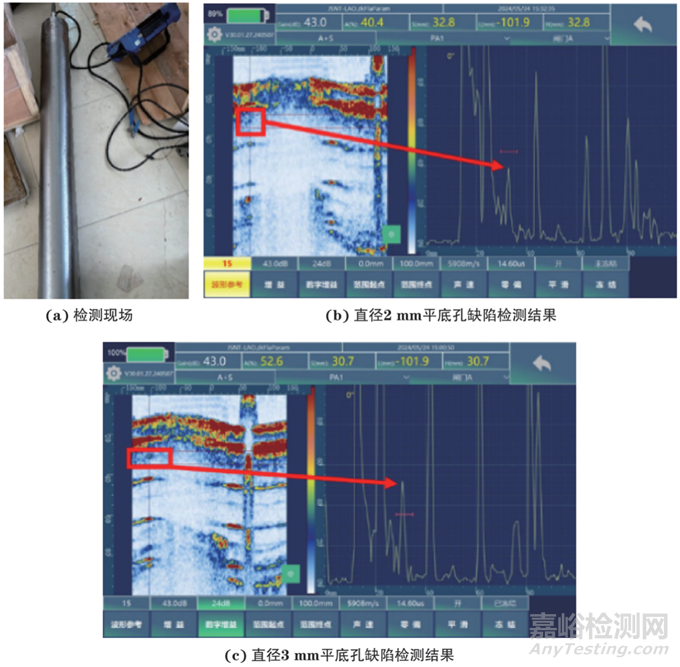

圖9 壁厚20 mm直管上的平底孔缺陷檢測現場及結果



結語



1、開發設計了一套針對壓力容器管道的相控陣超聲爬行機器人檢測系統，試驗證明，其能夠?qū)崿F(xiàn)管道的快速全覆蓋檢測，提高了檢測效率和準確性。



2、設計了一種環形陣列相控陣探頭，通過水囊耦合裝置，該探頭能對管道進行全覆蓋快速檢測并且與管內壁貼合良好，具有良好的密封性，不會產生漏水現象。



3、實際彎頭管道和直管道的檢測試驗結果表明，設計的探頭在保持較高同心率的同時，對于人工缺陷具有較高的檢測靈敏度，對于厚壁管道的檢測信號也具有較高的信噪比。



來源：《無損檢測》2024年10期



作者：丁春雄1，傅姜2，王海濤2，王晉1，任毅1，鄭凱1



工作單位：1.江蘇省特種設備安全監督檢驗研究院；2.南京航空航天大學 自動化學院



第一作者簡介：丁春雄，高級工程師，主要從事承壓類特種設備檢驗檢測、無損檢測新技術的應用研究工作。
