導     語



功能性超聲成像技術（fUSI）是一種新型神經功能成像方法，利用超聲來跟蹤腦血流量的變化，利用神經血管耦合效應實現對神經系統的功能活動高時空分辨率、高靈敏度、動態、無創或微創的檢測。目前已應用于小鼠、非人靈長類和人類中樞神經系統腦功能成像，在神經科學及工程研究中有較大的應用潛力。



1、研究背景



中樞神經系統（central nervous system）由腦和脊髓組成，對CNS的可視化主要包括結構成像和功能成像兩大類。結構成像如計算機斷層掃描成像、磁共振成像、傳統B超成像等。而功能成像則是對CNS的代謝、神經元的活動進行可視化的技術。腦功能成像主要包括功能MRI、正電子發射斷層掃描、光學成像技術和超聲成像技術等。但目前仍缺乏能有效觀察全腦神經元活動的成像工具。



2、研究概述



基于功能化導電聚合物的設計，研究團隊設計了功能化聚苯胺基時序黏附水凝膠貼片。它可以實現心臟的同步機械生理監測和電耦合治療，并牢固附著在心臟表面監測心臟的機械運動和電活動。



近年來隨著超聲成像在時分辨率的提高，超快速超聲（>5000幀/秒）成像技術的出現推動了生物醫學超聲多種成像模式的發展。這種技術能在較短的時間窗口內（<1毫秒）形成完整的圖像，準確量化組織、血液和造影劑的活動。2011年法國科研團隊首次提出了一種新的大腦活動成像方法，稱為功能超聲成像（fUSI）。fUSI具備超聲成像安全、快速、便攜、并能深入組織成像的優點。能利用高靈敏度的超聲成像檢測腦血容量變化情況，作為神經元活動的間接指標反映CNS功能。fUS可應用于清醒固定頭部的動物或自由移動的動物，具有高時空分辨率，并且能夠覆蓋整個嚙齒類大腦的大視場，生成整個大腦的體積圖像。fUSI已應用于多種物種，包括靈長類動物和人類，并且在使用造影劑的情況下，能以6.5微米空間分辨率檢測血管活動。



fUSI旨在利用超聲波成像動脈小分支和毛細血管內的血容量這一血液動力學參數，以適當?shù)膸剩s1赫茲）推斷大腦神經活動。然而，神經元活動的增加會導致局部血管擴張。多普勒超聲方法在臨床上已經使用了幾十年，fUSI建立在多普勒成像的基本原理之上，但標準超聲方法速度較慢，靈敏度太低，無法檢測小血管中的血液。fUSI成像的主要技術突破在于引入了快速成像方法，提高了靈敏度，使其能夠測量非常小血管中的血容量，同時確保適合跟蹤血液動力學響應的時間分辨率。

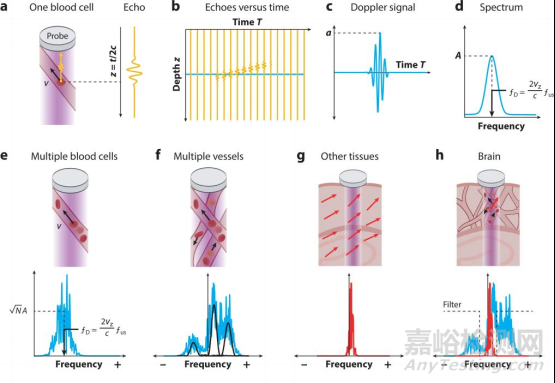

圖1：血液檢測：腦成像中的脈沖多普勒原理

（圖片來自原文）



傳統的能量多普勒成像（Power Doppler Imaging，PDI）是一種多普勒成像技術，用于測量成像區域內血細胞的超聲背向散射能量。傳統的PDI使用聚焦成像模式，通過控制不同陣元的延時，在不同掃描線的位置和深度多次進行發射聚焦。然而，由于這種成像模式導致較低的成像幀頻（約數十赫茲級別），在血流和組織的運動速度相近的情況下，二者的頻帶容易混雜。因此，高通濾波器可能直接濾除低速血流信號，導致傳統PDI無法檢測到具有低速血流的小動脈/小靜脈。這是傳統PDI靈敏度低的主要原因。然而，與神經活動相關的血流動力學反應主要發生在這些小血管中。因此，傳統PDI無法通過神經血管耦合提供局部神經功能信息。

隨著超快速超聲成像技術的問世，超聲成像的發射模式已經由傳統的聚焦成像轉變?yōu)槠矫娌òl(fā)射模式，不再需要進行發射聚焦。這一變革顯著提高了超聲成像的幀頻（達到數千赫茲級別），使得在較短時間內獲取大量超聲數據成為可能。

基于超快速超聲成像技術的PDI方法，即超快速PDI（uPDI），采用了更先進的雜波濾波器，例如奇異值分解（SVD）濾波器，用于提取血流信號。與傳統的高通濾波器不同，SVD濾波器充分利用了血流和組織在時間和空間上的信息差異，因此能夠更有效地濾除組織和隨機噪聲，同時保留血流信號。這極大地提高了對低速、微弱血流的檢測靈敏度。

因此，uPDI技術具有較高的靈敏度，能夠檢測到更多低速、微弱的血流信息?；谏窠?jīng)血管耦合機制，uPDI技術能夠獲取局部神經功能信息，為fUS成像提供了基礎。

為實時監測大腦活動，fUS采用了快速獲取高質量的超聲圖像的方法，以追蹤腦微血管中的血液速度和血容量變化。在2011年，法國科學家Jeremy Bercoff提出了一種復合方法，該方法在保持高幀率的同時提高了平面波的質量，使得超聲圖像能夠以每秒500幀的速度獲取。這種方法非常適合于檢測腦微血管中的血液速度和血容量。具體步驟包括測量血容量，采用脈沖多普勒方法（過濾組織運動并計算信號強度），從一組復合圖像的每個體素中測量血容量，并隨時間跟蹤血容量的變化。

fUS采集的輸出是一組血容量圖像，幀率為2至10 Hz，取決于所需的時間分辨率。通過這些數據，我們可以間接獲取大腦活動的讀數。需要注意的是，類似于鈣成像或血氧水平依賴（BOLD）fMRI，只有fUS信號的相對變化，而不是振幅本身（即體素中的平均血量），與大腦活動相關。然后可以將標準數據分析方法（如相關性、線性模型等）應用于每個體素的相對跟蹤，以生成例如與特定刺激相關的統計活動圖。與傳統的2D能量多普勒相比，PDI的動態范圍較低。

技術演進：從單平面到容積功能超聲成像



最初，fUS僅限于單平面成像，并且具有較低的時間分辨率，經歷了各種技術進步，使體積成像成為可能。

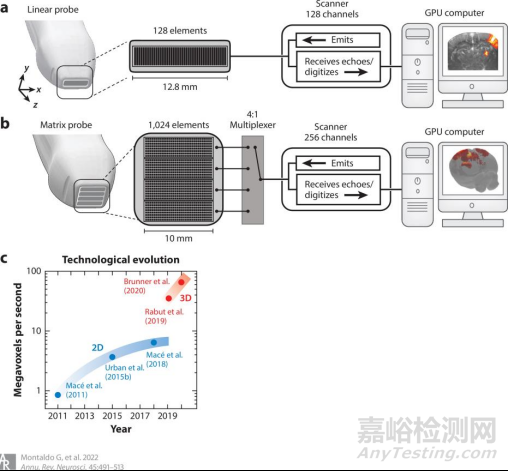

圖2：功能超聲（fUS）成像的硬件實現

（圖片來自原文）



1. 實時成像

平面波成像既需要在電子設備和計算機之間快速傳輸原始超聲數據，fUS所有關鍵步驟都由通過軟件控制所有關鍵步驟，如數據存儲、圖像重建和運動過濾，實現了實時成像，消除了傳統硬件控制的限制。抓取并保存所有原始超聲數據，實時處理原始數據，并保存復合圖像（500 Hz）或多普勒?qǐng)D像（2-10 Hz）。減少數據流，提高采集占空比，隨著圖形處理單元 （GPU） 的引入，大大加快了使用并行算法，使采集占空比達到100%，實現實時成像，大大提高了成像效率和速度。并且通過分析不同體素的時空相關性，成功將組織運動與血液信號分離，提高了成像的準確性。利用SVD奇異值分解技術有效地過濾了組織的相干運動，保留了血液信號，進一步提高了成像質量。

2.體積功能超聲成像

2019年，法國物理學家Rabut等人首次利用二維矩陣探頭（32 x 32陣元）和1024通道的超聲采集系統對大鼠模型進行了四維fUS成像，實現了對整個腦容量的活動進行體積成像，從而提高了成像的全面性和準確性。該方法通過同時捕獲多個平面的腦活動，克服了單平面成像的局限性，為研究腦回路提供了更全面的視角。通過優化數據處理算法和硬件設備，體積成像提高了采集速度，縮短了掃描時間，提高了成像效率。

在體積成像中，探頭由一個二維陣列組成，它發送平面波覆蓋整個大腦體積，并接收來自整個大腦的回波。陣元之間的間距需要根據波長來確定，以獲得最佳分辨率。目前，可以使用兩種驅動設備來控制矩陣探頭：一種是由1024通道設備驅動，其能夠完全控制超聲波前；另一種是由256通道設備驅動，利用GPU實時計算fUS圖像，其中配備了4×1多路復用器。體積成像能夠同時記錄所有體素的全腦活動，代表了功能超聲成像技術的重要進步。它使研究人員能夠更全面地觀察和理解大腦活動的空間分布和動態特征。

在未來，隨著技術的進一步發展和改進，體積成像將繼續發揮其在神經科學研究中的重要作用。

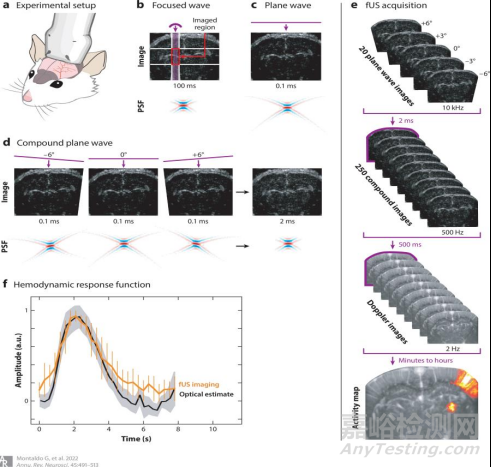

圖3：快速超聲成像和功能超聲（fUS）采集

（圖片來自原文）



3.計算超聲成像（computational ultrasound imaging, cUSi）

計算超聲成像（cUSi）是一種利用復雜超聲場的成像方法，通過簡單的硬件和物理波預測模型的生成，從而緩解了采樣限制。cUSi 可以對清醒和麻醉小鼠的腦血流動力學進行高分辨率四維成像。在成像過程中，需要以高幀頻（≥5 kHz）傳輸一系列平面波或發散波，同時以奈奎斯特速率在空間和時間上采樣，并行記錄后向散射信號。通過使用完全填充的矩陣探頭，可以避免與稀疏或ASIC尋址陣列相關的復雜硬件要求和靈敏度挑戰。此外，還在換能器上安裝了塑料編碼掩膜和聲波導管。編碼掩膜會擾亂傳輸聲場，而波導則會將其限制在成像窗口內。通過這種方式改變聲場，可以更均勻地對成像孔徑的 k 空間進行采樣，同時避免出現柵瓣等偽影。這種更均勻的 k 空間采樣方法提高了成像系統的橫向分辨率，但也增加了雜波/旁瓣。復雜波場成像帶來的挑戰是，不能使用超聲波成像中常用的基于幾何的傳統處理方法（如延遲疊加）。相反，需要在使用一次性測量校準系統的三維成像響應后，使用基于模型的方法重建圖像。類似于傳統的超快速成像方法，可以將多次發射相干復合以提高圖像質量。最后，可以使用標準的多普勒處理技術，如空間時間濾波和自相關技術，來提取三維流動方向和功率信息。

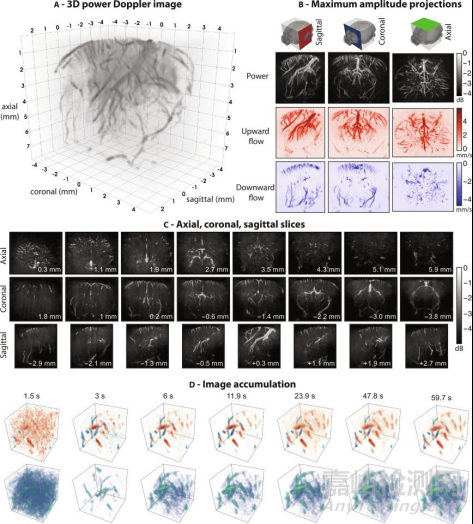

圖4：麻醉小鼠大腦血液動力學 cUSi

（圖片來自原文）

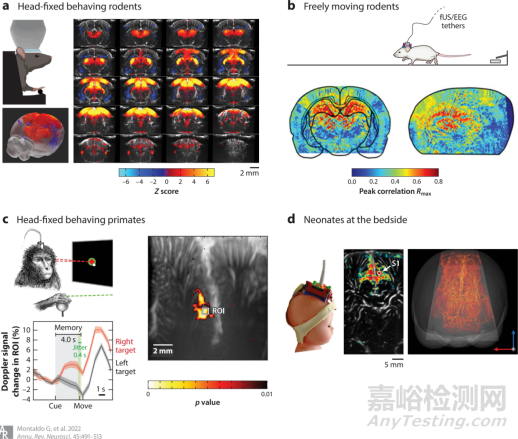

圖5：功能超聲成像（fUSI）在神經科學中的應用舉例，從小動物到人類

（圖片來自原文）



3、研究意義



fUSI技術有著廣闊的發展前景，既適用于動物實驗也適用于人體。在嚙齒動物及非人靈長類動物方面，可應用于神經藥理學研究、疾病模型探索以及行為與大腦活動的關聯研究。也有潛力應用于腦機接口研究，例如使用fUS信號解碼運動意圖。fUS具有較高的空間分辨率，可觀察到小鼠腦中特定的活動區域。能夠檢測單次事件，如癲癇發作的傳播過程或任務中的運動意圖。能夠進行深部成像，觀察深層腦區的功能信號，并與電生理記錄相吻合。與其他工具兼容，如多電極陣列和光遺傳學技術的結合應用。



在臨床應用方面，可用于神經外科手術中用于定位重要腦區，如腫瘤切除術中的邊緣定位。由于人類顱骨較厚，其對超聲波的衰減和畸變作用較強，因此目前 fUSI 在成年人的應用較為有限，以開顱手術中的成像為主。對新生兒進行無創成像，通過透過超聲觀察大腦血流和功能連接。



未來，fUSI 在神經科學研究中具有較大應用潛力，可望成為神經科學家、病理學家與藥理學家的重要工具。



參考文獻：



[1] G. Montaldo, A. Urban, and E. Macé, “Functional Ultrasound Neuroimaging,” Annual Review of Neuroscience, vol. 45, no. 1, pp. 491–513, 2022, doi: 10.1146/annurev-neuro-111020-100706.



[2] M. D. Brown et al., “Four-dimensional computational ultrasound imaging of brain hemodynamics,” Science Advances, vol. 10, no. 3, p. eadk7957, Jan. 2024, doi: 10.1126/sciadv.adk7957.
