中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

晶粒度對(duì)沖擊韌性的影響

焊縫金屬晶相組織的晶粒度的大小，對(duì)金屬材料沖擊韌性（沖擊功）有顯著的影響。如果晶粒粗大，則沖擊功數(shù)值急劇下降。

晶相組織中晶粒粗大，會(huì)增加材料晶相組織內(nèi)部的缺陷和應(yīng)力集中，使得裂紋以晶粒尖端為擴(kuò)展源，沿著較大的晶粒之間的邊界擴(kuò)展，從而導(dǎo)致金屬材料在較低的沖擊能量下就發(fā)生破壞‌。

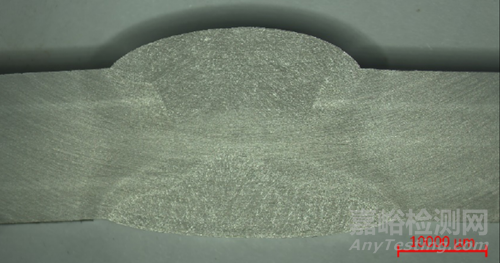

焊接參數(shù)對(duì)晶粒度的影響

焊縫金屬晶粒度的大小，由金屬材料化學(xué)成分、熔覆金屬化學(xué)成分、焊接熱輸入與冷卻速度等主要原因決定。

以鋼結(jié)構(gòu)焊接生產(chǎn)中最常見(jiàn)的20mm厚度Q355鋼板的121埋弧焊為例，分別選取H10Mn2焊絲與SJ101, SJ102, HJ431 三種焊劑的組合，使用較低熱輸入線(xiàn)能量（2.5KJ/mm以下）時(shí)，沖擊功普遍較高（平均值50J ~100 J）; 若使用較高熱輸入線(xiàn)能量（4.2KJ/mm以上）時(shí)，沖擊功普遍較低（平均值10J ~ 20 J）。

焊劑化學(xué)成分與沖擊功的關(guān)系

分析得知，以上三種焊劑的化學(xué)成分（堿度）不同，對(duì)于熔池金屬除氫效果有差異。但是這種差異，遠(yuǎn)遠(yuǎn)弱于晶粒度對(duì)沖擊功影響。因?yàn)檫x取較高熱輸入線(xiàn)能量時(shí)，高的熱輸入與高焊接速度組合作用，使熔池冷卻速度加快，焊縫融合處的晶粒粗大，從而導(dǎo)致沖擊功較低。

焊劑化學(xué)成分與沖擊功的關(guān)系

除了晶粒度對(duì)沖擊功有影響之外，材料自身的化學(xué)成分、軋制性能、焊接工藝、熱處理因素對(duì)沖擊功都有影響。

如上述121埋弧焊工藝過(guò)程中，如果沒(méi)有嚴(yán)格執(zhí)行焊劑預(yù)熱規(guī)范，熔池中熔覆金屬氫含量超標(biāo)，導(dǎo)致焊縫中產(chǎn)生氣孔、裂紋等缺欠，沖擊韌性極差，相關(guān)案例中的沖擊功值僅為1.4J，遠(yuǎn)遠(yuǎn)低于標(biāo)準(zhǔn)規(guī)定的47J的下限要求。
