     含有色金屬的固體廢物屬性鑒別多涉及海關法、礦產學、固廢鑒別等多個專業，且絕大多數含有色金屬的固體廢物呈粉末狀、塊狀、泥狀，與金屬礦石較難區分。由于沒有相關的鑒別規程和標準資料圖譜，有色礦冶產品的鑒別工作往往需要結合多種設備的分析和經驗判斷，對實驗室的硬件設備和人員素質要求均較高，整體分析周期也較長。因此，技術機構亟需開發一種集成式的快速初篩手段，以提升有色礦冶產品固廢鑒別工作的整體效率。在目前分析方法中，掃描電鏡（SEU）-能譜儀（EDS）聯用技術具有相當大的潛力。



     試樣的微觀形貌特征（如結構缺陷、顆粒性狀和團聚情況等）可用于推斷試樣的來源。掃描電鏡和X射線能譜儀可以分別分析礦物的微觀形貌及成分，并得到礦物的礦相及結構信息。Maps Mineralogy礦物分析方法融合了自動SEM技術，可以將多個SEM圖像拼接為一個具有代表性的整體區域，克服了SEM僅能進行局部微觀形貌和成分分析的缺點，并可對混合相的X射線光譜進行解卷積，從而實現對混合相進行分析。



     研究人員以疑似固體廢物鎳锍化礦石及粗制氧化鋅為例，利用Maps Mineralogy礦物分析方法及基于成分和物相分析的常規固體廢物分析方法分別分析了試樣的固體廢物屬性，比較了兩種方法的差異，討論了Maps Mineralogy礦物分析方法在固體廢物鑒別領域的應用前景。



1、試驗方法



     試樣A為鎳锍化礦石，試樣B為粗制氧化鋅。



1.1 Maps Mineralogy礦物分析方法



     用環氧樹脂將試樣粉末熱鑲嵌，再打磨并拋光后，置于配備雙能譜儀的掃描電鏡下觀察。圖像采集于背散射電子模式，加速電壓為20kV，束流為5.50A。整個分析過程由Maps Mineralogy自動礦物分析系統運行，其中成分?jǐn)?shù)據由Maps Mineralogy軟件采集，SEM圖像和EDS信息由Nanomin 軟件圖像拼接，并分析元素成分及礦物相成分等數據，最終得到Maps Mineralogy礦物分析數據。



1.2 常規固體廢物分析方法



     另取鎳锍化礦石及粗制氧化鋅試樣，將試樣研磨并用100目（1目=25.4mm）的砂紙打磨。試樣經硼



酸壓片后，由波長色散型X射線波譜儀(WD-XRF)測試其成分，采用X射線衍射法（XRD）測試試樣的物相組成。根據YS/T 1171.3—2017《再生鋅原料化學分析方法 第3部分：銅、鉛、鐵、銦、鎘、砷、鈣和鋁量的測定 電感耦合等離子體原子發射光譜法》及YS/T 1171.5—2017《再生鋅原料化學分析方法 第5部分:氟量和氯量的測定 離子色譜法》測試粗制氧化鋅中的F、Cl、As、Fe、Cd等元素含量，其中F、Cl元素被高溫水解法富集至餾出液中，后定容并使用離子色譜儀分析；使用硝酸、鹽酸和氫氟酸分解出As、Fe、Cd元素，用鹽酸和水溶解鹽類并定容后，使用電感耦合等離子體原子發射光譜儀（ICP）分析。



2、試驗結果與討論



2.1 基于Maps Mineralogy的固體廢物屬性鑒定



2.1.1 試樣A的鑒定

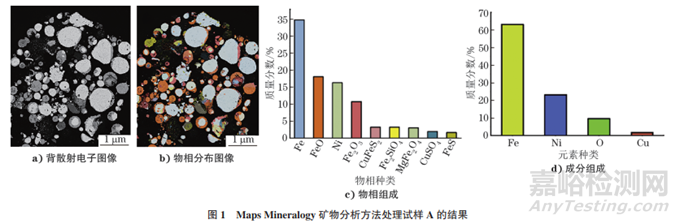

     鎳锍化礦石又稱“高冰鎳”，是含鎳礦物經物理破碎篩分得到精礦后，加熱熔煉得到的富含鎳的物質，根據不同文獻報道，其鎳元素質量分?jǐn)?shù)一般為50%~75%。Maps Mineralogy礦物分析方法處理試樣A的結果如圖1所示。圖1a) 為試樣A的背散射電子圖像。由圖1a)可知：試樣A的顆粒大多為圓形，尺寸為100~1000μm；顆粒內部背散射電子信號較強，而邊緣信號較弱。結合Maps Mineralogy礦物分析軟件分析結果[ 見圖1b)]，這些顆粒內部主要物相為鐵和鎳的單質或合金，外部主要為氧化鐵及氧化亞鐵。綜上可知，試樣A經過灼燒處理，有可能是含鎳礦物火法冶煉產物。



     由試樣A的整體元素及物相分析結果可知：試樣A中成分主要為鐵（質量分?jǐn)?shù)為63.2%）、鎳（質量分?jǐn)?shù)為23.1%）、氧（質量分?jǐn)?shù)為9.6%）及銅（質量分?jǐn)?shù)為1.7%）等。試樣A的鐵元素和氧元素含量顯著偏高。因此，該試樣很可能不是鎳锍化礦石，而是固體廢物。為此需要進一步對固體廢物屬性進行鑒定。試樣A主要含鐵、氧化亞鐵、鎳、三氧化二鐵、硫化亞鐵銅、硅酸鐵等多種物相。



     試樣中較大的顆粒內部為鐵和鎳的混合區域，可推斷試樣A為鐵鎳合金。鐵鎳合金的邊緣為薄厚不均的氧化亞鐵及三氧化二鐵包裹層，應源自鐵元素在該處發生的不同程度的氧化反應。試樣A中的硫化亞鐵銅、硅酸鐵、鐵酸鎂、硫酸銅和硫化鐵等物相說明其在灼燒前可能含有硫化礦物及硅酸鹽類礦物，該類礦物集中于其他小顆粒中。此外，在試樣顆粒的表面附近，可見制樣過程中剝落的三氧化二鐵碎屑，說明鐵鎳合金表面鐵的氧化皮較疏松。



     含鎳礦物在火法精煉制備鎳锍的過程中，精煉得到的金屬部分（主要成分為鎳）被稱為“鎳锍”，可用作電解精煉鎳的原料，同時得到難以電解還原的氧化物則為廢渣。由試樣A的Maps Mineralogy礦物分析方法結果可知，其很可能是由鐵礦或鎳礦灼燒所得，符合火法精煉制備鎳锍的工藝特征；同時試樣中氧化物的物相占比超過50%，說明試樣很可能是鎳锍制備中的氧化物渣，屬于固體廢物。



2.1.2 試樣B的鑒定



    YS/T 1343—2019《鋅冶煉用氧化鋅富集物》中規定，從鋅浸出液、煉鉛爐渣、電爐煉鋼煙塵、高爐瓦斯灰中富集加工生產的，成分符合規定的氧化鋅產品可作為“鋅冶煉用氧化鋅富集物”，而非固體廢物。同時《中華人民共和國進出口稅則》中的品目3824.9999規定，氧化鋅質量分?jǐn)?shù)在50%以上的混合物可以進出口，不屬于固體廢物。

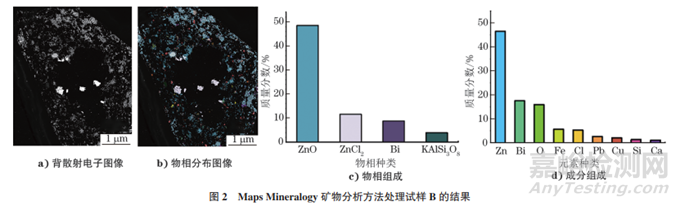

     Maps Mineralogy礦物分析方法處理試樣B的結果如圖2所示。圖2a) 為試樣B的背散射電子圖像。由圖2a) 可知，試樣顆粒尺寸均小于200μm，且存在大量約20μm的小顆粒。圖2b) 為試樣B的Maps Mineralogy礦物分析結果，試樣中含鋅物相大多為粒徑小于100nm的顆粒，較大的顆粒則主要為鉍、鐵等金屬顆粒。其中，鐵顆粒較圓，呈灼燒后的典型形貌；鉍顆粒粗糙，可見大顆粒鉍周邊聚集著同物相的小顆粒，說明鉍顆粒在制樣過程中發生過破碎。結合圖2a)、2b)結果可知，試樣B曾經過灼燒處理。

      粗制氧化鋅的元素組成主要為鋅（質量分?jǐn)?shù)為46.5%）、鉍（質量分?jǐn)?shù)為17.5%）、氧（質量分?jǐn)?shù)為15.9%）、鐵（質量分?jǐn)?shù)為5.6%）、氯（質量分?jǐn)?shù)為5.2%）、鉛（質量分?jǐn)?shù)為2.6%）等。鋅元素質量分?jǐn)?shù)換算為氧化鋅的質量分?jǐn)?shù)為57.9%，超過了50%。由物相結果可知，試樣B中的鋅元素主要以氧化鋅和氯化鋅形式存在；除鉍為單質元素形式存在，鉀、鋁等元素均以硅酸鹽形式存在（即鉀長石）。這些物相顆粒細小且混合較為均勻，因此很可能隨灼燒煙塵進入氣流中。由于較大的鉍顆粒已經發生過破碎[ 見圖2b)]，說明鉍發生過重結晶，并生長為較大的晶體。由于鉍的沸點為1590℃，可見粗制氧化鋅試樣為高爐或電爐煙塵中富集回收所得。

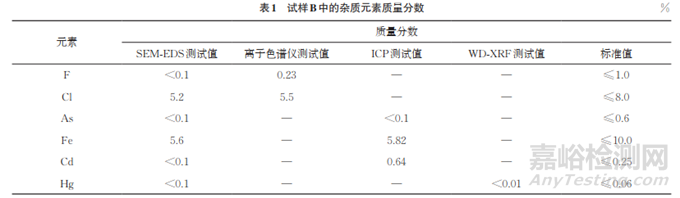

    高爐或電爐煙塵屬冶煉副產物，若其成分不滿足YS/T 1343—2019要求，則應視其為固體廢物。因此針對試樣B，需檢測標準規定的雜質元素氟、氯、砷、鐵、鎘、汞的質量分?jǐn)?shù)。試樣B中的雜質元素含量如表1所示。由于SEM-EDS的元素分析屬于半定量方法，當元素含量較低時，結果偏差較大，應以ICP和離子色譜儀測試方法的結果為準。由表1可知：該試樣的鎘含量高于YS/T 1343—2019標準限值，因此判定試樣B中雜質元素屬于固體廢物。

2.2 常規固體廢物屬性鑒定方法



     X射線熒光光譜儀（XRF）可快速檢測試樣中的各元素含量，XRD則可快速分析試樣的晶體結構，得出其物相信息。二者搭配使用可便捷地對帶晶體結構的未知試樣進行定性分析，這是初步判別無機固體試樣屬性的常規方法。利用該方法進行預檢后，可再根據具體產品標準或法律法規，選用適當分析方法對固體廢物屬性進行鑒別。

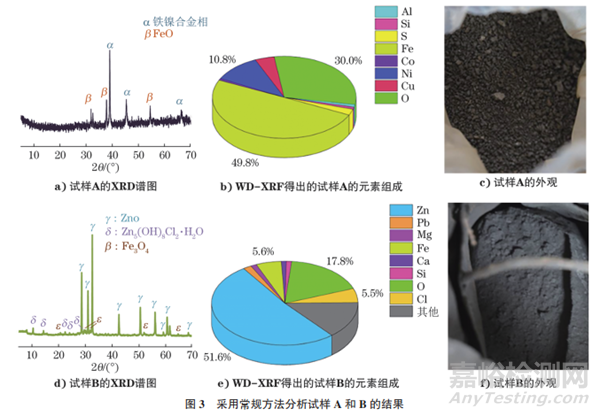

     采用常規方法分析試樣A 及B 的結果如圖3所示。由圖3a）可知：試樣A的主要物相為鎳鐵合金和氧化亞鐵等, 而后者不應大量存在于鎳锍中。試樣A的WD-XRF 成分分析結果[ 見圖3b）]顯示其鐵含量遠高于鎳含量。結合試樣A的外觀[ 見圖3c）]可推斷, 送檢試樣為含鎳物料經非常規加工所得。由此判斷試樣A為固體廢物。



    基于同樣的檢測方法可知，試樣B的主要物相為氧化鋅、堿式氯化鋅和四氧化三鐵等[ 見圖3d）、3e）]。其中，堿式氯化鋅可能來源于含氧化鋅煙塵的浸出工藝，氧化鐵則可能是含氧化鋅煙塵中的物質，或煙塵采集過程中引入的雜質。結合試樣B的細粉狀外觀[ 見圖3f）]及其雜質元素含量信息，可推斷試樣B為固體廢物。



2.3 Maps Mineralogy礦物分析方法的特征



     盡管兩種方法均指向相同的分析結果，Maps Mineralogy礦物分析方法的便捷性、測試信息的集成度和對試樣的要求方面相較常規方法均具有一定的優勢，主要體現在以下幾個方面。



   （1）Maps Mineralogy礦物分析方法的操作更為便捷，其所得結果可集成試樣顆粒的微觀形貌、物相組成及成分信息，可幫助檢測人員直觀地判斷試樣的來源，降低后續檢測方法選擇的難度，在一定程度上可對其他檢測方法進行補充甚至替代，能有效提高判別的準確性。



   （2）Maps Mineralogy礦物分析方法對試樣的均勻性有一定包容度。由于其分析區域由掃描電子顯微鏡下多個視場拼接而成，因此檢測覆蓋面積較大，試樣顆粒數量有代表性。即便試樣不均勻，仍可得出較準確的推論。



   （3）Maps Mineralogy礦物分析方法在鑒定復雜試樣時穩健性更好。Maps Mineralogy礦物分析方法通過SEM背散射圖像和各元素特征譜線強度來得出試樣成分?jǐn)?shù)據，并與已知物相數據進行匹配。由于該成分?jǐn)?shù)據與晶體結構無關，在結晶度差的試樣中仍可實現物相的快速識別。



    （4）Maps Mineralogy礦物分析方法對試樣的破壞性更低，更有利于結果的復核和實驗室間比對。SEM-EDS的電子束能量?jī)H為數千eV，遠不足以破壞無機類試樣的結構，已制備鑲嵌的試樣可重復用于Maps Mineralogy礦物分析。



3、結論



     以宣稱為“鎳锍”及“粗制氧化鋅”的兩款試樣為例，利用Maps Mineralogy礦物分析方法和基于成分分析與物相分析的常規方法分別鑒別了試樣的固體廢物屬性，對比了兩種方法試驗結果的差異，并分析了差異產生的原因。Maps Mineralogy礦物分析方法無需配備多套檢測設備，對試樣均勻性的包容度好，適用于結晶度較低的復雜試樣，對試樣的破壞性小，所得結果集成了試樣的元素成分、物相和顆粒的微觀形貌，有助于實現有色礦冶產品固體廢物屬性的快速鑒別。
