什么是晶背供電技術？

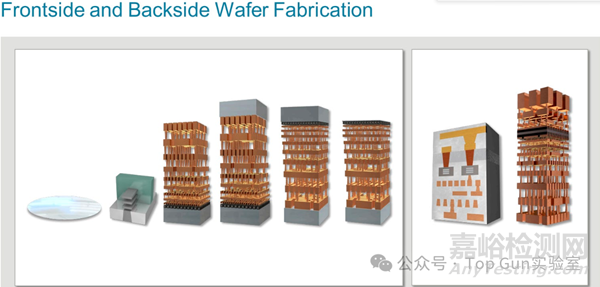

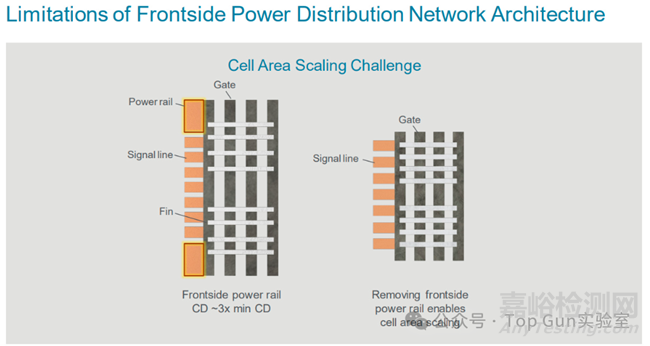

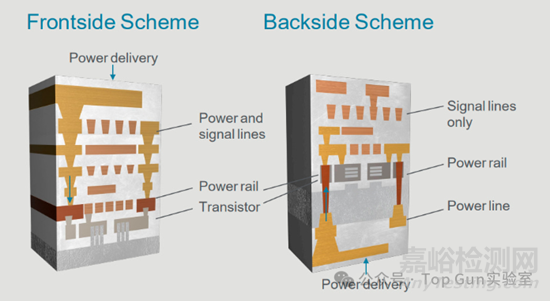

先簡單上個圖，來對比下傳統正面供電和晶背供電芯片的結構差異。顧名思義，正面供電就是將電源通過正面頂層金屬將電源輸入通過金屬過孔傳遞到晶體管；晶背供電是將電源通過背面金屬直接傳遞到晶體管或通過M1金屬層傳遞到晶體管。

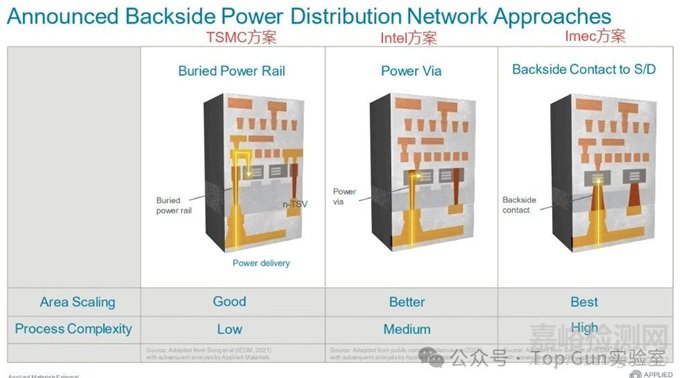

目前業界三種晶背供電技術如下圖所示：

1）PowerVia于2024年上半年在Intel 20A制程節點上推出，通過背面電源分配網絡（BS-PDN）將電源線移至晶圓背面，解決芯片單位面積微縮中日益嚴重的互連瓶頸問題。

2）臺積電推出最新的A16芯片工藝技術，選擇背面電源分配網絡的實現方式是低復雜度的埋入式電源軌（Buried Power Rail），可以用現有的工具實現，在保守但可實現的架構選擇上進行研發。

為什么要發展晶背供電技術？

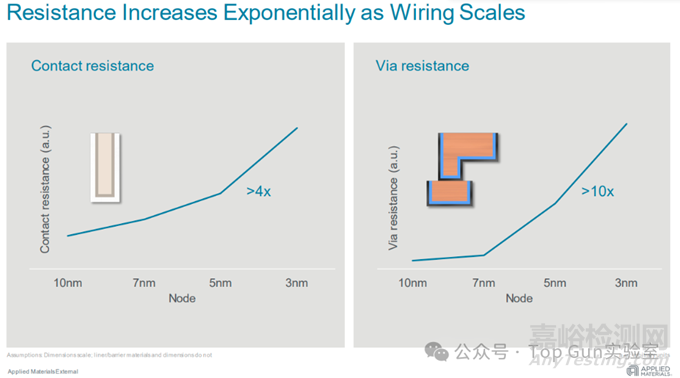

背面電源分配網絡（Backside Power Delivery Network）正在嘗試解決晶體管微縮過程中的一個重大問題——能耗。這里存在一個電阻問題，這是電氣工程中的一個基本問題。需要溫馨提醒讀者的是，電阻表示材料對電流阻礙作用的強弱。對于銅這類材料來說，電阻從來都不是一個限制因素，但是隨著我們不斷縮小銅線的尺寸，電阻開始呈指數級增長。

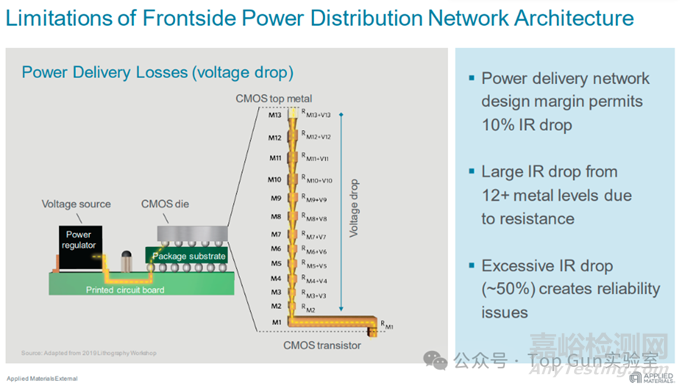

隨著器件的微縮，金屬過孔和金屬層也等比例進行微縮，因此金屬層疊加會產生電阻造成電壓降，而層數越多，電阻越高，這就使得電壓降的情況更嚴重。在半導體中，這些底層結構對于最關鍵的晶體管層的整體設計來說是必不可少的。所以，我們不能再在晶圓正面構建大量的層疊結構了。

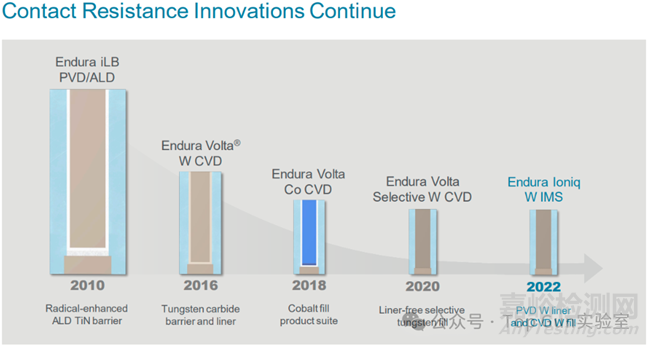

現有的解法是通過材料的優化，如采用鈷（Cobalt）等新金屬層。鈷能幫助線路維持足夠的電荷，以便向晶體管傳輸信號和電力，使其正常工作。然而，這種關系即將達到一個基本極限，這在一定程度上阻礙了制造更小晶體管的能力。

晶背供電技術solution

背面電源分配網絡（Backside Power Delivery Network）是一種很巧妙的方法，它將信號層和電源層分開，更大程度地縮小晶體管的尺寸。下面是一個關于背面電源分配網絡（BS-PDN）如何縮小結構尺寸的例子。

背面供電是一項巨大的變革。我們會把電源線移到襯底下方，這樣就能在頂部騰出更多布線空間。要知道，現代芯片中有數十億個相互連接的晶體管，芯片上有很多層信號互連線路。與此同時，芯片頂部還有一個電源網格，這是一個由電源線和地線組成的網絡，它能在半導體芯片上分配電力，為晶體管供電。目前，所有的互連線路和電力傳輸都來自頂部的不同金屬層?，F(xiàn)在設想一下，當我們把所有電源都移到背面時，布線的復雜程度將會大大降低，我們就能更密集地布局和布線晶體管，改善擁塞狀況。
