大型醫療設備電磁兼容現場測試的輻射發射項目因場地差異較大存在不確定度高、復現性差的問題，有效的場地驗證是解決此問題的一種措施。該文從歸一化場地衰減（NSA）出發，應用使用寬帶天線的開闊場和半電波暗室的NSA法基本原理，結合現場測試的實際情況進行轉化，構建了一種適用于普通電磁兼容檢測實驗室的現場測試場地驗證的測試方法，并在實驗室已有的三米法電波暗室進行驗證，及在實際現場測試場地進行測量實踐。





引言



對于醫用空氣加壓氧艙、大型滅菌器、醫用分子篩制氧系統等大型有源醫療器械，由于其尺寸較大、運輸不便、安裝相對固定、額定電流大、需用水用氣等特點，一般無法在實驗室中進行電磁兼容檢測，僅能進行現場測試。有源醫療器械在實驗室中進行輻射發射測試時，需使用開闊場或電波暗室等標準測試場地，這些場地都會通過計量驗證從而保證各個實驗室測量結果的可靠性。目前現行標準CISPR11中對于現場測試的場地并沒有明確規定其尺寸、材質等相關因素，也沒有要求其進行相關的場地驗證?，F(xiàn)場測試的場地一般由設備供應商提供或?yàn)獒t(yī)院等最終使用環境，這些場地的環境條件差異較大，包括不同地面材質的環境條件對于輻射發射測試結果的準確性有非常大的影響，也會導致試驗結果無法進行復現。國際無線電干擾特別委員會正在針對大型設備、高功率產品的型式試驗測試需求，在國際標準CISPR37中新增規范場地，包含規范場地確認程序、基礎場地要求、測量流程等。由于CISPR37標準的制定沒有完成，目前沒有標準的強制要求，電磁兼容實驗室對于輻射發射現場試驗無需開展且大部分普通電磁兼容實驗室無能力開展場地驗證，場地差異對現場試驗測試結果的影響也就無法進行評估。測試頻段30MHz~1GHz的輻射發射試驗是目前大型醫療設備現場測試中輻射發射占比最多的試驗，占比超過90%，本文針對此測試頻段下的現場測試場地驗證技術展開研究。



理論模型構建



1、基礎原理選擇



分析標準GB/T 6113.104-2021《無線電騷擾和抗擾度測量設備和測量方法規范 第1-4部分：無線電騷擾和抗擾度測量設備 輻射騷擾測量用天線和試驗場地》中三種標準場地確認方法。首先是使用調諧偶極子的歸一化場地衰減法，這種方法需要使用調諧偶極子，因此對于不同的測試頻率需要不斷調整調諧偶極子的長度，不具有實際可操作性。其次是使用寬帶天線的參考場地法（RSM），這種方法也是目前主流計量機構所使用的方法，但是需要將測試結果與標準的參考場地進行比對，不適合普通的電磁兼容實驗室。因此本文選擇使用寬帶天線的NSA法，這種方法操作相對簡單，所使用的的儀器也為電磁兼容實驗室的常規配置，具有很好的可操作性。

使用寬帶天線的NSA法進行場地確認可以用公式(1)進行簡單概括

式中：

—場地與理論值的偏差；

—不使用天線直通下的測量值；

—按照指定測試距離天線掃描后測得的最大值；

—發射天線系數；

—接收天線系數；

—歸一化場地衰減理論值。

公式中的和可以直接通過矢量網絡分析儀測試得出，和可以查找天線的計量結果得出，因此所需要唯一確認的參數為，而可以通過公式2理論計算得出。

公式(2)中為以MHz為單位的頻率值，為最大接收?qǐng)鰪?qiáng)，是理論值計算模型中最重要的參數，它的數值為在給定頻率給定距離的條件下，發射天線高度固定，接收天線在一定高度范圍內掃描所接收到的電場最大值，并且分為水平極化和垂直極化兩種極化方式。此外的計算還涉及到直射波行程、反射波行程、地面反射系數等參數，數據量非常大，實際工作中采用手動計算的方式無法實現，本文使用python語言編程實現，通過軟件計算得到的值與理論值之間的最大差值為0.1dB，滿足實際場地驗證的需要。



2、理論測試模型

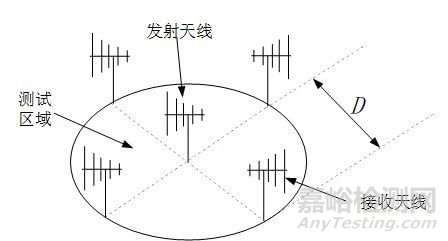

現場測試場地因?yàn)闆](méi)有轉臺，無法滿足受試的大型醫療設備360°自由旋轉的要求，參考標準GB/T 6113.104-2021的測試布置并結合現場測試實際情況進行模型轉化,將發射天線的相位中心放置于現場測試場地的中心點，以此中心點為圓心，以定義的測試距離D為半徑做圓，則接收天線的相位中心應落在圓的邊界上，通過移動接收天線的方式模擬轉臺的轉動，從而可以得出現場測試場地的特性，具體理論測試模型如圖1所示。

圖1 理論測試模型



測試系統搭建



1.硬件平臺搭建



按照已經建立的理論模型，首先需要對使用的硬件平臺進行選型。對于寬帶天線，由于復合天線的相位中心隨著頻率變化具有較大的不確定性，因此選擇雙錐天線和對數周期天線組合的方式滿足30MHz~1GHz頻段范圍的覆蓋。對于和的測試，選擇矢量網絡分析儀配合預置放大器組合使用的方式，既滿足快速測試的要求，同時預置放大器也提供了較好的信噪比，滿足不同測試環境的需要。使用的主要硬件為矢量網絡分析儀（型號ZNB8）、雙錐天線（型號HK116）、雙錐天線（型號VHBB9124）、對數周期天線（型號HL223）、對數周期天線（型號VULB9111B）、預置放大器、射頻線纜等。

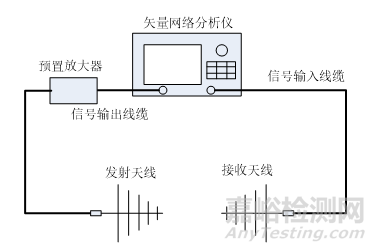

硬件系統的連接如圖2所示。矢量網絡分析儀的信號輸出線纜連接預置放大器，預置放大器將放大的信號傳輸至發射天線，發射天線將信號發送到空間中，接收天線從空間中接收到相應信號并通過信號輸入線纜傳送回矢量網絡分析儀。

圖2 硬件系統連接圖



2.軟件平臺搭建

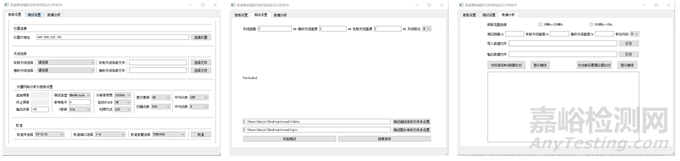

由于歸一化場地衰減理論值只能通過軟件進行計算模擬，為方便測試及結果分析，開發了一套自動化測試分析軟件用于硬件平臺的自動化控制、數據的保存讀取、結果的比對分析等。軟件所使用的編程語言為python，并具有交互式的UI界面，如圖3所示。

圖3 測試軟件UI界面

軟件能夠?qū)崿F(xiàn)矢量網絡分析儀相關參數的設置，如起止頻率、輸出功率、測試類型、分辨率帶寬等，滿足不同條件不同環境的測試要求；在連接校準件后可以自動化完成直通校準等校準工作；在開始測試后能夠?qū)崟r(shí)將測試結果的S參數曲線傳送回電腦并顯示在當前界面；能夠?qū)y(cè)試結果的圖像和S參數數據在指定的文件夾進行保存；能夠?qū)Σ煌瑴y(cè)試距離，不同發射天線高度的測試結果進行分析比對，并得出其與歸一化場地衰減理論值的偏差。



3.測試布置和測試流程



測試布置與硬件系統連接布置要求相似，將發射天線放置于所需驗證的場地中央，將接收天線放置于所需驗證的場地邊緣，考慮天線波瓣角和測試距離，至少在正交的四個位置進行驗證。發射天線的高度要考慮最終測試的大型醫療設備的高度，最低高度為1m，最高高度應大于等于大型醫療設備的高度，以滿足電磁兼容測試靜區的要求。在驗證過程中需要重點關注以下幾個方面。



1）測試距離的選擇。場地驗證測試距離與最終現場輻射發射測試距離應保持一致。隨著測試距離的增加，發射和接收天線的3dB波瓣角所覆蓋的范圍越大，所需要在不同角度測試的次數也越少，但隨之帶來的問題是輻射發射測試結果對應的限值也會相應降低，對于測試現場的電磁環境要求就會變高，因此在場地驗證開始前應對現場的電磁環境進行摸底測試，以免影響后期的現場測試結果。



2）預置放大器的使用。對于預置放大器的使用，應注意矢量網絡分析儀的輸出功率不能過高，以免在進行直通校準時信號通過預置放大器放大后其電平超出矢量網絡分析儀輸入功率限制，導致儀器損壞。



3）測試線纜布置。測試線纜應盡可能遠離天線和天線中間的測試區域，并使用鐵氧體磁環抑制線纜屏蔽層的感應電流，減少低頻電磁環境噪聲對于測試結果的影響。



4)天線的校對。天線的校對包括天線距離的校對、方向的校對、高度的校對等，這些參數的偏離都會對測試結果造成較大的影響，在條件允許的情況下可以使用激光標線儀對天線狀態進行校對。



場地驗證的測試流程：a）使用矢量網絡分析儀連接輸入輸出射頻線纜和預置放大器并使用校準件進行直通連接，設置合適的矢量網絡分析參數，使用直通校準功能將線纜的損耗和預置放大器的增益進行校零；b）將輸入輸出射頻線纜分別連接發射天線和接收天線，發射天線和接收天線的極化方向保持一致；c）將發射天線放置于所需驗證場地中心并固定在最低高度1m，接收天線放置于所需驗證場地邊緣并在1m~4m高度進行掃描；d）移動接收天線的位置，重復進行c）步驟的操作，直到接收天線覆蓋所有角度；e）將發射天線和接收天線的極化方向改變，重復進行b）、c）、d）的操作。



測試系統驗證

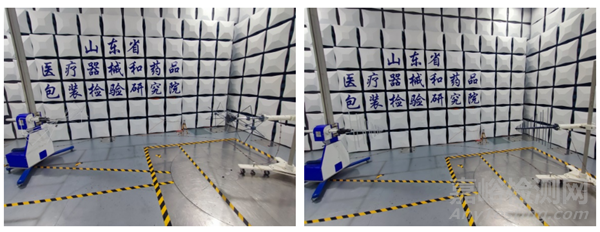

本測試系統的原理是基于GB/T 6113.104-2021的標準場地確認方法轉化而來，其也適用于標準場地的確認。在實驗室已有且已計量驗證的三米法電波暗室中對測試系統進行驗證，如果驗證的結果滿足場地確認要求的小于等于±4dB，則可以說明測試系統滿足開發設計的相關要求。測試系統驗證按照GB/T 6113.104-2021標準的要求采取了簡易驗證的方式，選取了發射天線位于轉臺中心，接收天線位于電波暗室計量標記的測試軸線上，兩個天線的相位中心距離為3m，發射天線的高度固定為1m，接收天線的高度為1m~4m進行掃描，分別在水平和垂直兩個極化方向上進行測試。測試布置如圖4所示。

圖4 測試系統驗證布置圖

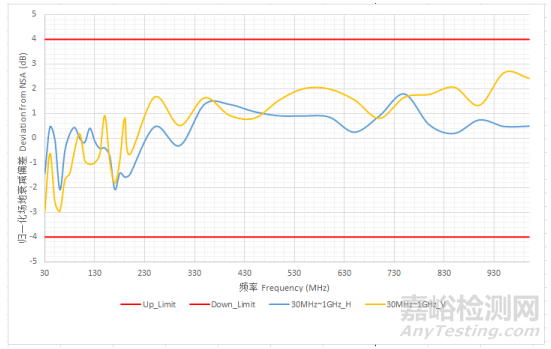

對測試所得到的測量結果與歸一化場地衰減理論值進行差值，30MHz~200MHz頻率范圍內的頻率間隔為10MHz，200MHz~1GHz頻率范圍內的頻率間隔為50MHz，所得到的場地插入損耗與場地歸一化衰減理論值的最大偏差值為-2.94dB，滿足≤±4dB的要求，具體驗證測試結果如圖5所示。

圖5 系統驗證測試結果



現場測試結果

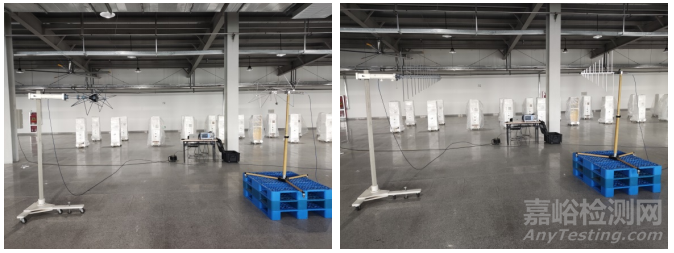

因?qū)嶋H現場測試場地與電波暗室具有較大差異，將測試系統放置于實際的工廠安裝環境中進行測試，測試布置照片如圖6所示。



圖6 現場安裝環境條件下的測試布置

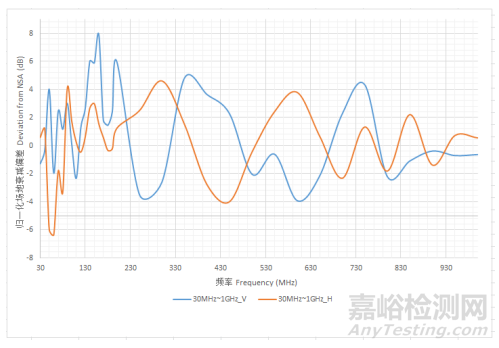

按照?qǐng)D6所示布置進行測試后，測試結果如圖7所示，所得到的場地插入損耗與歸一化場地衰減理論值的最大偏差值為7.89dB。分析偏差值較大的原因主要為所進行測試的工廠安裝環境與電波暗室或開闊場差異較大，四周及頂部無吸波材料且有墻壁遮擋，存在電磁波的反射；地面材料為環氧樹脂與電波暗室及開闊場的金屬反射地面的電導率存在差異；工廠安裝環境的層高低于電波暗室的高度，也會引起電磁波的反射；存在立柱、地面平整度低、存放有其他設備等情況，對電磁波的傳播有影響，這些因素導致測試結果與歸一化場地衰減理論值的偏差較大。

圖7 現場測試結果



結論和不足



本文所研究的輻射發射現場測試場地驗證技術基于普通電磁兼容試驗室的基礎配置，能夠滿足大多數實驗室對于現場測試場地驗證的需求。通過標準測試模型的轉化，使其更加適用于現場測試無轉臺的場地情況；應用NSA的理論計算結合GB/T6113.104中規定的使用寬帶天線的NSA法解決了普通電磁兼容實驗室無標準參考場地的難題，使驗證技術更加適合普通的電磁兼容檢測實驗室，具有更高的普適性。利用場地驗證的結果可以通過改變現場測試的場地布置方式、移動受試設備的安裝位置等方式降低因安裝場地的差異所帶來的測量不確定度的影響，提高測試的準確性。



所存在的不足,一是由于場地驗證需要在未安裝受試設備的狀態下進行，因此需要在正式現場測試開始前進行，會導致整個試驗周期增加；二是由于天線校對方式為目視校對，存在一定的人為誤差；三是NSA理論計算值與理論值也存在最大0.1dB的偏差，這些對與最終的測試結果都會帶來一定的影響，下一步將重點對此方面進行研究，以進一步提高驗證結果的準確性。



引用本文：



劉萌,李慶雨,朱明健,張淑溢,朱成科.大型醫療設備輻射發射現場測試場地驗證技術研究[J].環境技術,2024,42(10):27-32.
