PCB上不同電氣網絡的連線之間,要有絕緣間隙(Clearance)和爬電距離(Creepage Distance)。畫過PCB的朋友都知道,原理圖上的電氣連線(Wire)對應PCB Layout上的電氣連線,PCB Layout上的電氣連線對應銅導線。銅導線是在PCB覆銅層上,利用掩模和化學蝕刻(Etching)的方法,把PCB Layout上的銅導線部分留下,并去除非導線部分而做出來的。不同電氣網絡的連線中間要足夠絕緣,足夠干凈,否則輕則漏電,重則短路。
除了電壓,絕緣間隙和爬電距離與潔凈度(污染等級)有關。
絕緣間隙就是導體之間的最短距離。如果導體暴露在空氣中,那就直接測量,空氣和真空的絕對絕緣強度相似。如果有空氣之外的絕緣材料包裹,那要按絕緣材料的相對介電系數換算,換算為空氣或真空的絕緣間隙。
設計標準我選擇用 GB 4943.1-2022(IEC 62368-1:2018,有改動)的表10。例如:表面污染等級為2級、基本絕緣條件下,800V 30kHz的電壓對應的最小電氣間隙是0.2mm。

爬電距離是導體之間沿絕緣物質表面的最短距離。在PCB上,可以通過開槽的方法來增加爬電距離。

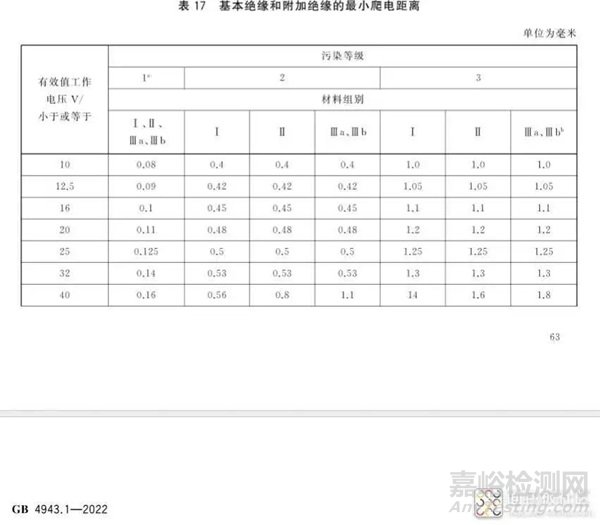

設計標準我選 GB 4943.1-2022(IEC 62368-1:2018,有改動)的表17。例如:表面污染等級為1級、基本絕緣條件下,63V的電壓對應的最小爬電距離是 0.2mm。如果污染等級為2級,其他條件不變,那么最小爬電距離增加到0.63mm。

絕緣間隙和爬電距離跟PCBA的潔凈度(污染等級)以及表面處理有關,所以不太可能用統一的標準來打遍天下。UL也有這方面的標準是UL-846,可以參考。
Ref
GB 4943.1-2022. 音視頻、信息技術和通信技術設備第1部分:安全要求
UL946. Insulation Coordination Including Clearances and Creepage Distances for Electrical Equipment
