摘要：針對熱成形鋼與Q345 鋼焊接接頭的疲勞特性開展分析研究和試驗驗證。使用HyperLife 軟件搭建了疲勞分析模型，并通過試驗對仿真分析結果進行了驗證。結果表明：仿真分析結果與試驗結果具有較好的一致性，在焊接接頭處未出現由于應力集中導致的接頭過早疲勞失效的問題。并進一步研究了相近疲勞壽命下熱成形鋼的減重效果，與Q345 鋼相比，熱成形鋼能夠減重約6.7%。



關鍵詞：熱成形鋼；焊接；疲勞；仿真分析



引言



汽車輕量化技術對提高新能源汽車?yán)m(xù)駛里程、降低燃油車油耗、減少車輛使用中的碳排放具有重要意義[1]。熱成形鋼具有1.5 GPa 以上的高強度，且易于成形各種復雜形狀的零部件，在輕量化車身中廣泛應用[2]。



目前，關于等強度同種金屬之間的焊接研究已經比較深入[3-4]，但對于強度差異較大的兩種金屬之間的焊接接頭研究還比較少。在汽車前后防撞梁系統中，為了保證防撞橫梁較高的抗彎能力以及輕量化要求，防撞橫梁常采用熱成形材料；而為了保證防撞橫梁較好的潰縮性能效果，吸能盒通常采用中等強度鋼；此外，拖鉤套等機加件通常也采用中等強度鋼。對于熱成形鋼與中等強度鋼的焊接接頭區域，由于零部件之間的強度差異比較大，在受力過程中可能出現變形不協調的情況，在焊接接頭的薄弱區域也可能出現應力集中的情況，最終導致連接區域出現疲勞失效的問題。



針對上述風險，本文通過對比研究熱成形鋼+Q345焊接樣件與Q345+Q345 焊接樣件的疲勞壽命差異，驗證熱成形鋼在防撞梁等車身零部件應用場景中是否存在較高的疲勞失效風險，為熱成形材料在汽車車身輕量化中的應用提供參考。



1、 仿真分析模型建立



1.1 研究對象結構形式

本文選取常見的T 型焊接接頭作為研究對象，在現有熱成形產品中截取典型區域作為測試件，用于疲勞仿真分析。為了進行對比研究，中等強度鋼采用Q345 板材，并將其成形為同樣形狀的零部件，連接板采用Q345 板材。測試件與連接板厚均為3 mm，測試件與連接板之間采用氣體保護焊，焊絲選用JQ.MG50-6。研究對象整體結構如圖1 所示。

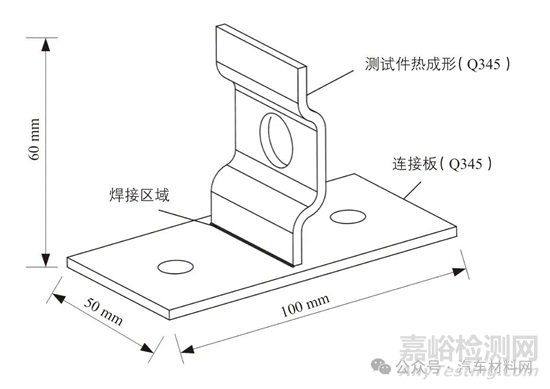

圖1 研究對象整體結構示意



1.2 模型網格劃分

使用HyperMesh 軟件建立有限元分析模型，網格尺寸約3 mm。完成后的有限元網格模型如圖2 所示。

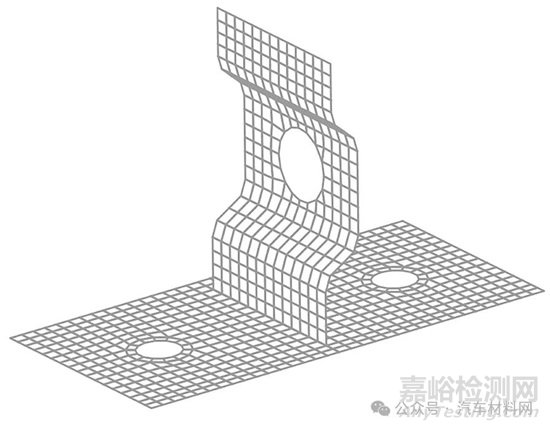

圖2 有限元網格模型



1.3 模型材料設置

對于鋼制材料，其硬度與強度之間存在相關關系，一般來說同種材料硬度越高，其屈服強度也越高[5]。為了準確描述焊接接頭的材料特性，通過顯微硬度測試，獲得焊接接頭區域的硬度分布情況，本文近似認為焊接區域材料強度與硬度滿足比例關系，通過熱影響區硬度與母材硬度比例，根據母材性能計算得到熱影響區材料性能。



焊接接頭可劃分為5 個區域，分別為測試件母材、測試件熱影響區、焊縫區、連接件熱影響區、連接件母材，焊接接頭區域劃分如圖3 所示。焊縫區域材料硬度偏高且材料堆積，在仿真分析中使用剛性連接對焊縫做近似處理。



圖3 焊接接頭區域劃分



測試件為熱成形鋼的焊接接頭各區域顯微硬度測試結果如圖4a 所示，測試件為Q345 的焊接接頭各區域顯微硬度測試結果如圖4b 所示。從圖中可以看出，熱影響區寬度約2 mm，熱成形材料的熱影響區性能有所降低，Q345 材料的熱影響區性能變化不明顯。

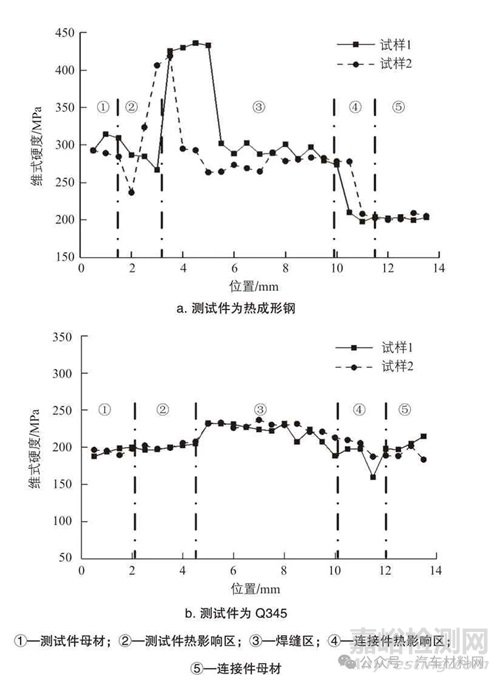

圖4 焊接接頭各區域顯微硬度測試結果



根據焊接接頭的硬度分布，在仿真分析模型中將靠近焊縫的一排網格設置為熱影響區，熱影響區設置如圖5所示。

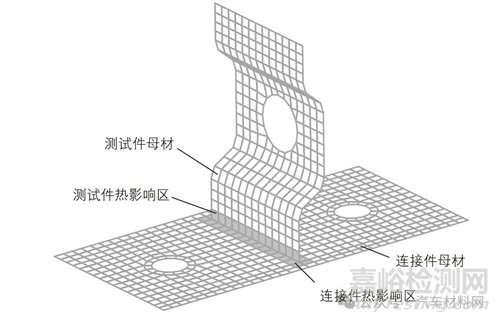

圖5 熱影響區設置



熱成形母材與Q345 母材的材料性能由拉伸試驗獲得，熱影響區材料性能根據顯微硬度測試結果計算獲得。由于Q345 母材與熱影響區材料性能差異不大，因此均按Q345 母材設置。材料力學性能參數見表1。

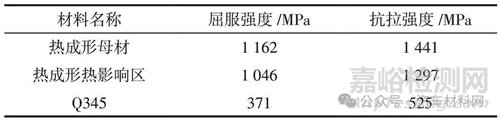

表1 材料力學性能參數



1.4 準靜態模型分析

使用ABAQUS軟件對仿真分析模型進行準靜態分析，模型約束和加載如圖6 所示。連接件兩個安裝孔固定，測試件上部加載7 kN 載荷。

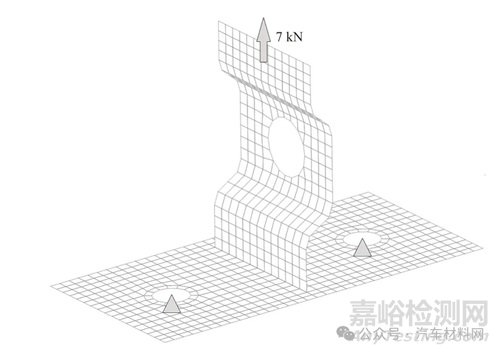

圖6 模型約束和加載



準靜態分析結果應變分布云圖如圖7 所示。從圖中可以看出，在焊接接頭周邊區域存在一定的塑性變形。Q345 測試件的焊接接頭塑性應變?yōu)?.004，熱成形測試件的焊接接頭塑性應變?yōu)?.003，熱成形件焊接接頭塑性應變偏小。此處并未出現由于連接件一側材料強度低，從而導致應力和變形集中的情況。

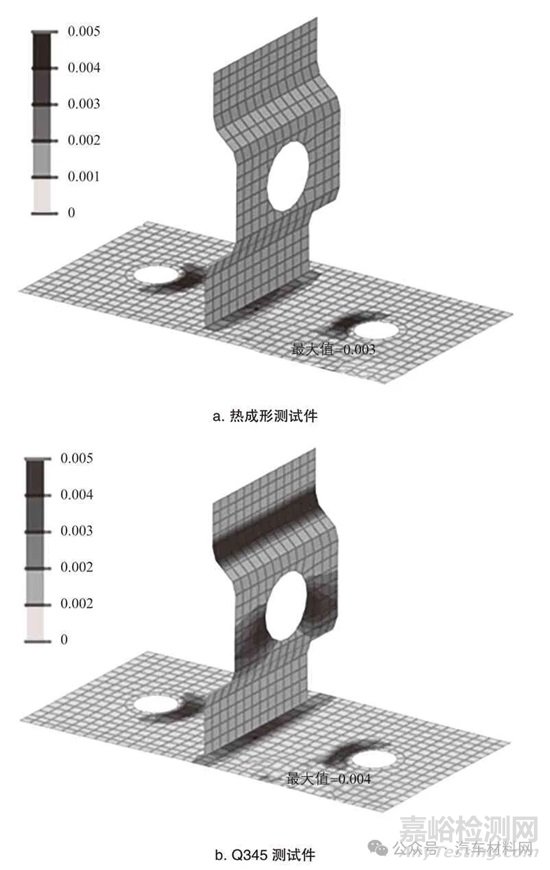

圖7 準靜態分析結果應變分布云圖

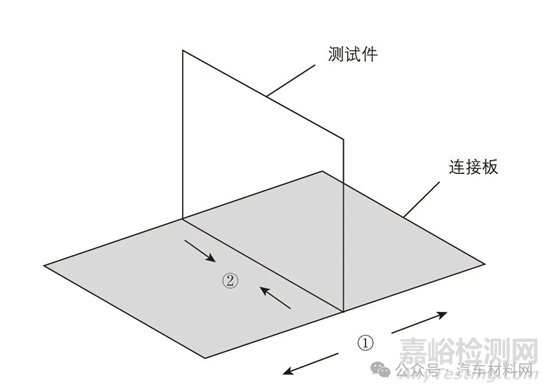

微小單元變形分析如圖8 所示，選取焊接接頭區域的一個微小單元進行分析可知，在上述受力狀態下，連接板在方向①受拉變形，由于材料的泊松效應，其在方向②將收縮變形。當測試件為熱成形材料時，由于其強度較高，限制了連接板在方向②上的收縮，進而導致連接板在方向①上的變形量減小。



圖8 微小單元變形分析



1.5 疲勞仿真分析

考慮到產品在準靜態分析中已出現輕微塑性變形，分析對象不滿足高周疲勞條件，因此仿真分析中將使用E-N曲線，開展低周疲勞仿真分析[6]。將上述準靜態分析結果導入HyperLife軟件，定義不同區域材料的E-N曲線如圖9所示。

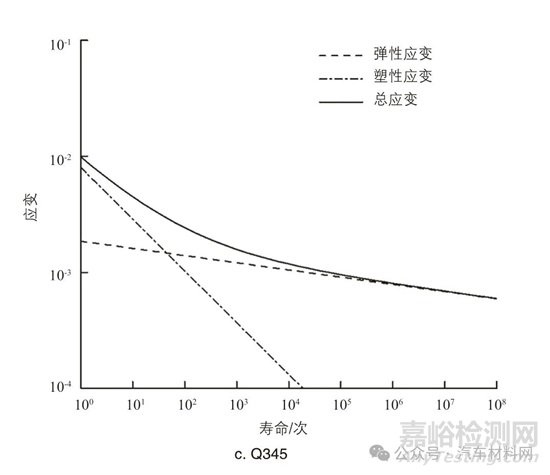

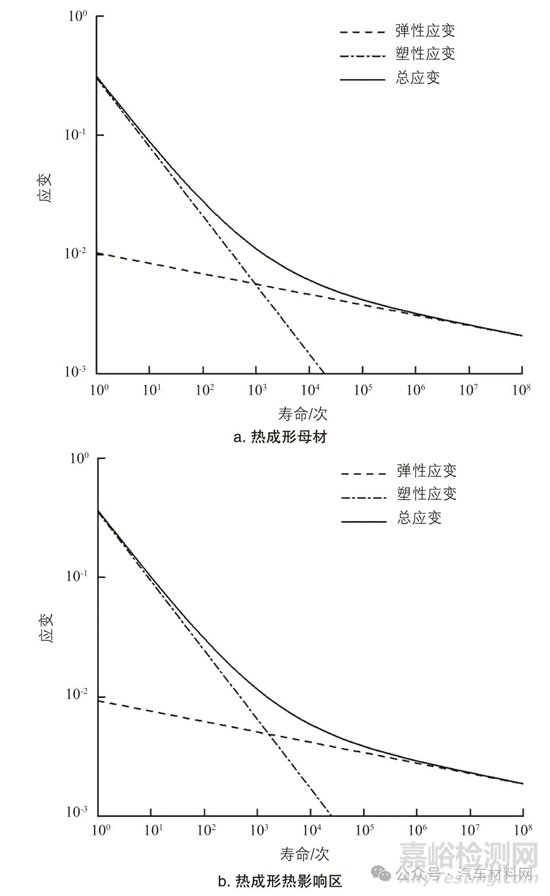

圖9 不同區域材料的E-N 曲線



疲勞仿真分析結果如圖10 所示。由圖可知，疲勞風險區集中在焊接接頭區域靠近連接件一側。熱成形測試件的疲勞壽命為5 478 次，Q345 測試件的疲勞壽命為3 550 次，熱成形測試件的疲勞壽命較高。這主要是因為熱成形焊接接頭區域應變較小，因此疲勞壽命較高。

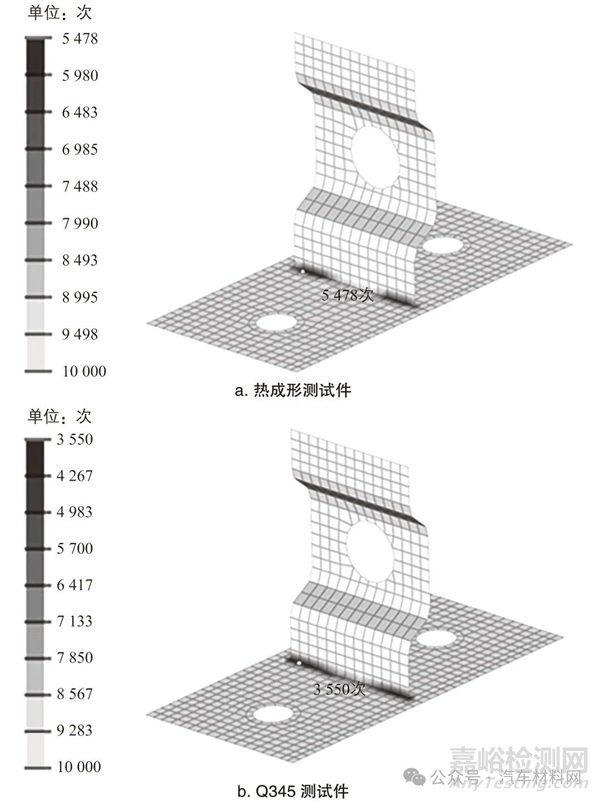

圖10 疲勞仿真分析結果



2、 仿真模型驗證



使用疲勞試驗機開展疲勞試驗，樣件固定方式如圖11 所示。當加載頻率為2 Hz、載荷為7 kN 時，樣件疲勞壽命試驗結果見表2。試驗結果與仿真分析結果表現出相同的趨勢，即與Q345 測試件相比，熱成形測試件的疲勞壽命較高。

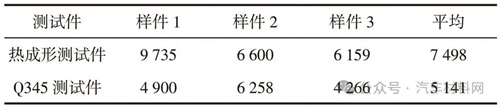

表2 樣件疲勞壽命試驗結果 單位：次



圖11 疲勞試驗樣件固定方式

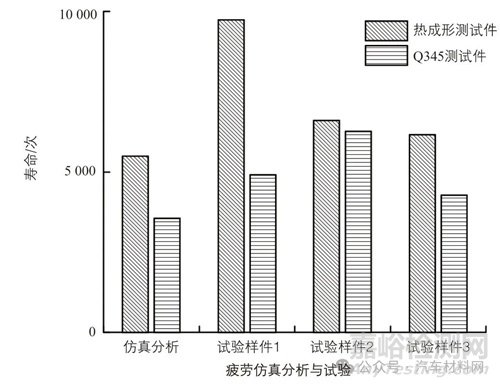

疲勞仿真分析與試驗結果對比如圖12 所示。從圖中可以看出，疲勞仿真分析與試驗結果具有可比性。仿真分析結果略偏保守。



圖12 疲勞仿真分析與試驗結果對比

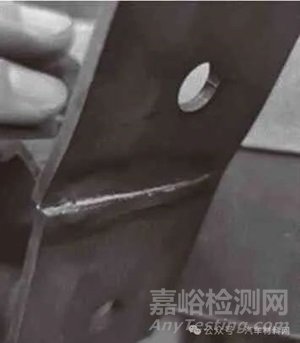

疲勞試驗開裂結果如圖13 所示。熱成形測試件與Q345 測試件的開裂形式相似。從圖中可以看出，樣件開裂位置集中在焊接接頭附近，這與仿真分析結果是一致的。



圖13 疲勞試驗開裂結果



通過疲勞壽命和開裂形式兩方面的對比驗證可知，疲勞仿真分析結果與實際試驗是相符的，可以進一步分析研究。



3、 熱成形鋼減重效果分析



在實際應用中，產品的疲勞壽命一般有明確的指標要求。本文通過調整測試件料厚的方式，分析對比了相近壽命下熱成形鋼的減重效果，不同料厚疲勞壽命對比結果見表3。



表3 不同料厚疲勞壽命對比



從分析結果來看，僅考慮產品疲勞壽命的情況下，熱成形鋼能夠減重約6.7%。



4、 結論



本文針對熱成形鋼與Q345 鋼之間的焊接接頭疲勞壽命進行了研究，搭建了疲勞壽命仿真分析模型，并通過樣件試驗對仿真分析結果進行了驗證，結論如下：



（1）仿真分析結果與模型具有較高的一致性，仿真分析結果偏保守。



（2）從仿真和試驗對比結果可以看出，與Q345+Q345 焊接接頭的疲勞壽命相比，熱成形鋼+Q345 焊接接頭的疲勞壽命略高，其原因主要在于熱成形材料強度較高，限制了焊接接頭的變形，其焊接接頭區域的應變較小。



（3）進一步分析了相近疲勞壽命下的熱成形鋼減重效果，結果顯示相近疲勞壽命下，熱成形件減重約6.7%。



本文的研究主要針對熱成形防撞梁產品，是在熱成形防撞梁與拖鉤套連接區域開展的，重點關注了T 型焊接接頭。下一步將針對點焊接頭開展進一步研究，為熱成形鋼在白車身等其他產品中的應用提供參考。
